Технические возможности и преимущества контактора ABB ESB 20N
Современные промышленные и коммерческие объекты предъявляют высокие требования к надежности, безопасности и энергоэффективности систем электроснабжения. В условиях растущей автоматизации процессов все большее значение приобретают компактные, гибкие и легко интегрируемые устройства управления электрооборудованием. Одним из таких устройств является модульный контактор ABB ESB 20N — продукт шведско-швейцарской корпорации ABB, мирового лидера в области электротехники и автоматизации. Контакторы серии ESB разработаны для коммутации электрических цепей переменного тока в бытовых, коммерческих и легкопромышленных приложениях. Модель ESB 20N выделяется среди аналогов своей универсальностью, простотой монтажа, низким энергопотреблением катушки и возможностью работы в широком диапазоне напряжений.
Назначение и область применения ABB ESB 20N
Контактор ABB ESB 20N предназначен для коммутации электрических цепей переменного тока частотой 50/60 Гц. Он может использоваться как в однофазных, так и в трехфазных сетях. Основное назначение — дистанционное или автоматическое включение/выключение нагрузок мощностью до 4,4 кВт (при 230 В) или до 13,2 кВт (при 400 В). Типичные области применения:
- Управление освещением — включение групп светильников по таймеру, датчику движения или с центрального пульта.
- Отопление и вентиляция — управление циркуляционными насосами, теплыми полами, вентиляторами.
- Бытовая техника — дистанционное управление водонагревателями, кондиционерами, стиральными машинами.
- Системы “умный дом” — интеграция в KNX, DALI, Zigbee и другие протоколы через интерфейсные модули.
- Промышленные объекты — управление небольшими двигателями, компрессорами, насосами.
- Коммерческие здания — офисы, торговые центры, гостиницы, где требуется централизованное управление энергопотреблением.
Контактор особенно популярен в Европе и странах СНГ благодаря своей совместимости с европейскими стандартами DIN и EN, а также удобству монтажа в стандартные электрощиты.
Технические параметры ABB ESB 20N
Основные параметры устройства:
- Номинальный ток (In): 20 А
- Номинальное напряжение (Ue): 230 В / 400 В AC
- Количество полюсов: 1P + N (однополюсный с нейтралью)
- Напряжение катушки управления: 230 В AC (стандартная версия), также доступны версии на 24 В, 48 В, 110 В, 400 В
- Частота сети: 50/60 Гц
- Степень защиты: IP20 (при установке в щит)
- Ширина модуля: 1 модуль (17,5 мм) — занимает минимальное место на DIN-рейке
- Температурный диапазон эксплуатации: от -25C до +55C
- Масса: около 150 г
Особенностью модели ESB 20N является наличие нейтрального полюса, что позволяет полностью отключать фазу и нейтраль одновременно — важная функция для обеспечения безопасности при обслуживании оборудования. Катушка управления контактора потребляет всего 1,5 ВА, что делает его одним из самых энергоэффективных в своем классе. Это особенно важно при использовании в системах с большим количеством контакторов или при питании от резервных источников.

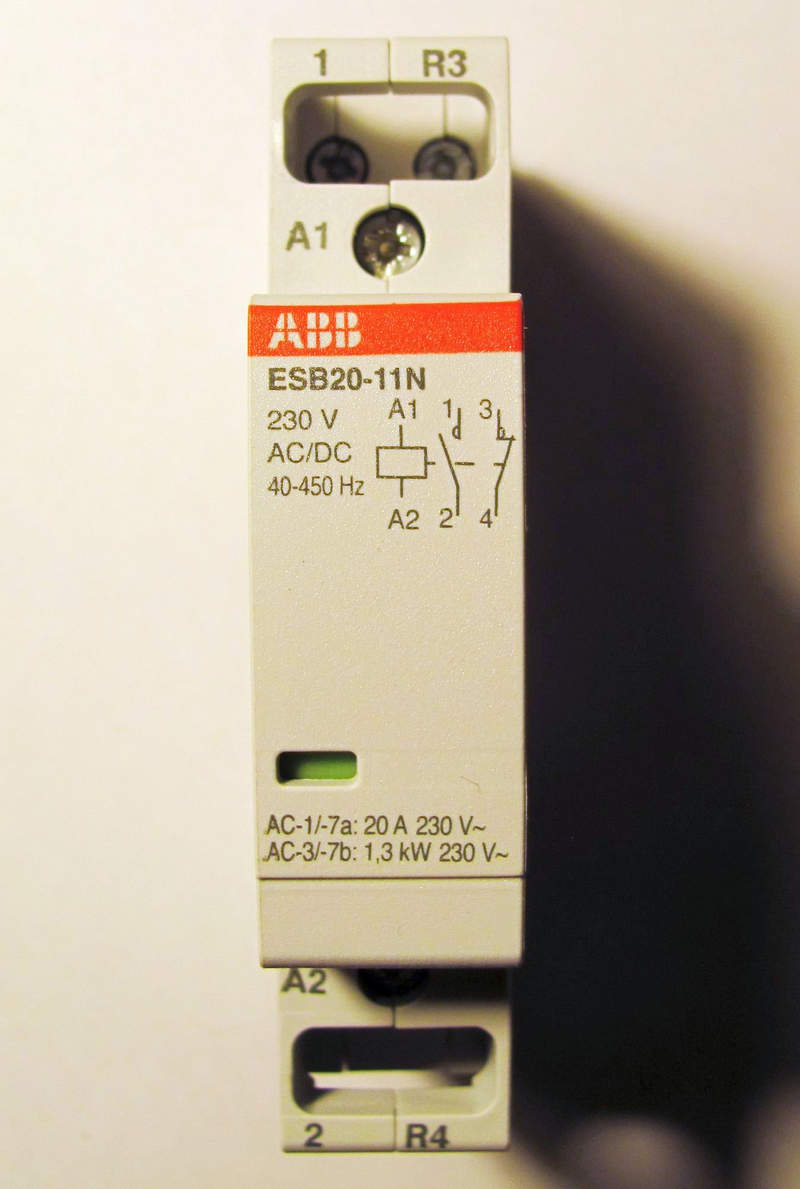

Конструктивные особенности и принцип работы
Контактор ESB 20N выполнен в корпусе из самозатухающего термостойкого пластика, устойчивого к возгоранию и механическим воздействиям. Корпус имеет защелки для быстрого монтажа на стандартную DIN-рейку (тип TH35-7.5 по ГОСТ Р МЭК 60715-2003). Для демонтажа предусмотрена кнопка сброса. Устройство состоит из следующих основных элементов:
- Электромагнитная катушка — создает магнитное поле при подаче управляющего напряжения, приводя в движение якорь.
- Подвижная контактная система — замыкает или размыкает силовые цепи.
- Дугогасительная камера — гасит электрическую дугу при разрыве цепи, продлевая срок службы контактов.
- Индикатор состояния — механический флажок показывает положение контактов (включено/выключено).
- Вспомогательные контакты — опционально могут быть установлены дополнительные NO/NC контакты для сигнализации или блокировки.
Контактор может работать как в режиме импульсного управления (через кнопку или импульсный реле), так и в постоянном режиме (через таймер, датчик, контроллер).

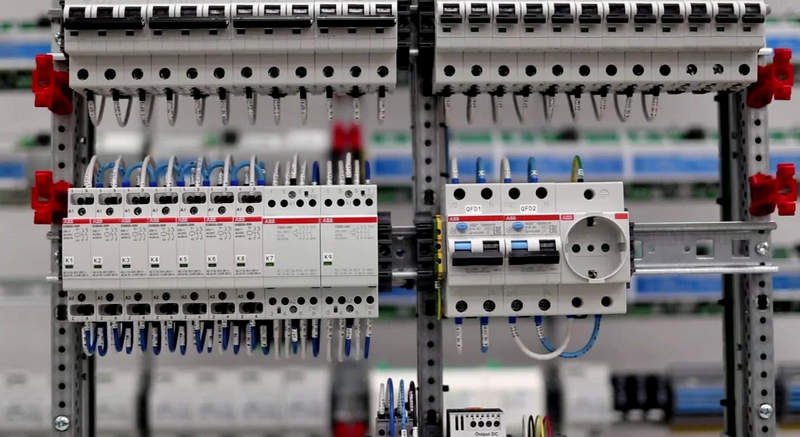

Монтаж, подключение и обслуживание
Монтаж контактора не требует специальных навыков:
- Установите устройство на DIN-рейку до щелчка.
- Подключите силовые провода (L и N) к верхним клеммам.
- Подключите нагрузку к нижним клеммам.
- Подведите управляющее напряжение к клеммам катушки (A1, A2).
- При необходимости установите вспомогательные контакты или защитные аксессуары.
Рекомендуется использовать медные проводники сечением 1,5–4 мм2. Зажимы клемм — винтовые, обеспечивают надежный контакт без пережатия провода. Обслуживание минимально: периодическая проверка затяжки клемм, визуальный осмотр корпуса и контактов. При правильной эксплуатации контактор не требует замены в течение 10–15 лет.
В целом, контактор ABB ESB 20N — это современное, надежное и энергоэффективное решение для автоматизации электрических цепей в бытовых, коммерческих и легкопромышленных приложениях. Его компактность, низкое энергопотребление, безопасность и простота интеграции делают его одним из самых востребованных устройств на рынке модульной автоматики. Благодаря гибкости применения, контактор успешно используется как в простых схемах управления освещением, так и в сложных системах “умного дома”, объединяя в себе преимущества промышленной надежности и бытовой простоты. При выборе оборудования для электрощита, особенно с учетом будущей автоматизации, ABB ESB 20N является оптимальным выбором, сочетающим качество мирового бренда, передовые технологии и доступную цену.
