Энергоэффективный выбор: ABB AF12 30 для профессионалов

Контакторы играют ключевую роль в системах автоматизации, управления электродвигателями и распределения электроэнергии. Среди широкого спектра устройств, предлагаемых мировыми производителями, особое место занимает продукция компании ABB — одного из лидеров в области электротехники и автоматизации. Контактор ABB AF12-30 представляет собой надежное, компактное и энергоэффективное устройство, предназначенное для коммутации электрических цепей переменного и постоянного тока. Он входит в серию AF, которая отличается универсальностью, модульностью и высокой степенью адаптации к различным условиям эксплуатации.

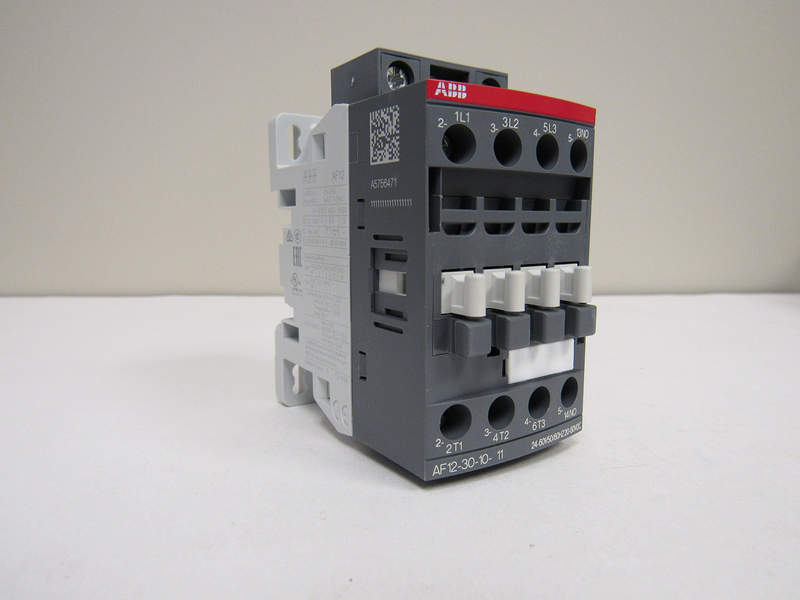

Общая информация о контакторе ABB AF12-30

Контактор ABB AF12-30 относится к серии AF — новому поколению контакторов, разработанных с учетом требований современной промышленности. Серия AF пришла на смену классическим контакторам серии A и сочетает в себе преимущества электромеханических устройств с возможностями электронного управления. Модель AF12-30 рассчитана на номинальный ток до 12 А при напряжении 400 В переменного тока (AC-3) и может использоваться в цепях управления с напряжением катушки от 24 до 240 В переменного и постоянного тока. Основное назначение контактора — дистанционное включение и отключение электрических цепей, в первую очередь — асинхронных электродвигателей с короткозамкнутым ротором. Однако его применение не ограничивается только двигателями: устройство успешно используется в системах освещения, отопления, вентиляции, насосных станциях, компрессорах и других промышленных установках.

Конструктивные особенности

Контактор AF12-30 выполнен в компактном корпусе, что позволяет экономить пространство в шкафах управления. Его габариты соответствуют стандартам DIN, что обеспечивает совместимость с другими модульными устройствами. Корпус изготовлен из термостойкого и самозатухающего пластика, устойчивого к воздействию высоких температур и механическим повреждениям. Внутри корпуса расположены:

• Контактная система: главные контакты рассчитаны на 3 полюса (3P), дополнительные контакты (вспомогательные) — 1 замыкающий (НО) и 1 размыкающий (НЗ), что позволяет использовать контактор в схемах управления и сигнализации.
• Электромагнитная система: в отличие от традиционных контакторов, серия AF оснащена электронным блоком управления катушкой. Это позволяет работать с широким диапазоном напряжений питания (от 24 до 240 В AC/DC) без необходимости замены катушки.

Технические характеристики

Ниже приведены основные технические параметры контактора ABB AF12-30:

• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Максимальная мощность двигателя (AC-3, 400 В): 5,5 кВт
• Напряжение катушки управления: 24–240 В AC/DC (универсальная катушка)
• Частота коммутации: до 3600 циклов в час (при номинальной нагрузке)
• Механическая износостойкость: 30 млн циклов
• Электрическая износостойкость (AC-3): 1,5 млн циклов
• Степень защиты: IP20 (со стороны подключения проводов)
• Температура окружающей среды: от -25C до +55C
• Монтаж: на DIN-рейку 35 мм или винтами
• Габариты (Ш×В×Г): 45×78×89 мм
• Масса: около 350 г

Контактор соответствует международным стандартам IEC/EN 60947-4-1, ГОСТ Р МЭК 60947-4-1, что подтверждает его безопасность и надежность в эксплуатации.

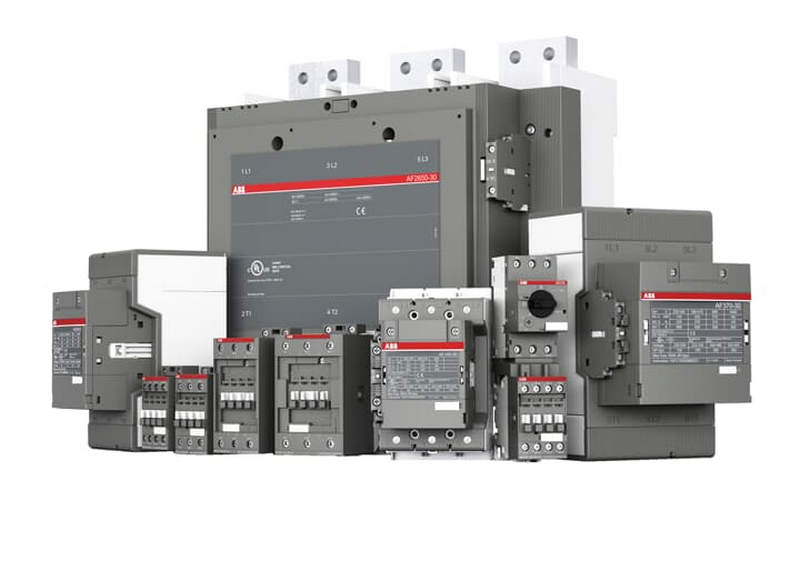

Преимущества серии AF

Серия AF, к которой относится модель AF12-30, обладает рядом преимуществ по сравнению с традиционными контакторами:

• Универсальность катушки: одна и та же катушка работает с любым напряжением от 24 до 240 В переменного и постоянного тока. Это исключает необходимость держать на складе множество катушек под разные напряжения, упрощает логистику и снижает затраты.
• Энергосбережение: благодаря электронному управлению током катушки, энергопотребление в режиме удержания снижено в 5–8 раз. Это особенно важно при массовом использовании контакторов в системах автоматизации.
• Надежность при нестабильном напряжении: встроенный контроллер обеспечивает стабильную работу даже при просадках или скачках напряжения, что критично для объектов с нестабильным электроснабжением.
• Компактность и легкость монтажа: небольшие размеры позволяют размещать несколько контакторов на ограниченном пространстве. Установка на DIN-рейку занимает считанные минуты.
• Модульность и расширяемость: к контактору можно подключать дополнительные аксессуары — блоки вспомогательных контактов, приставки выдержки времени, интерфейсные модули для связи с системами управления (PLC, SCADA).

Области применения

Контактор ABB AF12-30 находит широкое применение в различных отраслях:

• Промышленная автоматизация: управление двигателями конвейеров, станков, насосов, компрессоров.
• Системы HVAC: управление вентиляторами, клапанами, тепловыми насосами.
• Жилищно-коммунальное хозяйство: насосные станции, системы водоснабжения и отопления.
• Инфраструктура зданий: лифты, освещение, системы безопасности.
• Энергетика: распределительные щиты, системы резервного питания.
• Сельское хозяйство: управление оборудованием для полива, вентиляции, хранения продукции.

Благодаря универсальной катушке, контактор идеально подходит для экспорта оборудования — не требуется адаптация под местные стандарты напряжения.

Таким образом, контактор ABB AF12-30 — это современное, надежное и экономичное решение для автоматизации электроприводов и управления нагрузками в промышленных и коммерческих системах. Его универсальность, энергоэффективность, компактность и простота монтажа делают его идеальным выбором для инженеров, проектировщиков и монтажников. В условиях растущих требований к энергосбережению, надежности и гибкости оборудования, серия AF от ABB становится эталоном в своем классе.
