Позиционер ABB TZIDC: надежность и высокая точность регулирования
Современная промышленная автоматизация требует высокой точности, надежности и гибкости в управлении технологическими процессами. Одним из ключевых элементов систем автоматического регулирования являются исполнительные механизмы, а именно — регулирующие клапаны. Для обеспечения точного позиционирования таких клапанов применяются специальные устройства — позиционеры. Среди них особое место занимает ABB TZIDC — интеллектуальный позиционер, разработанный компанией ABB, мировым лидером в области автоматизации и электротехники.
Общее описание ABB TZIDC

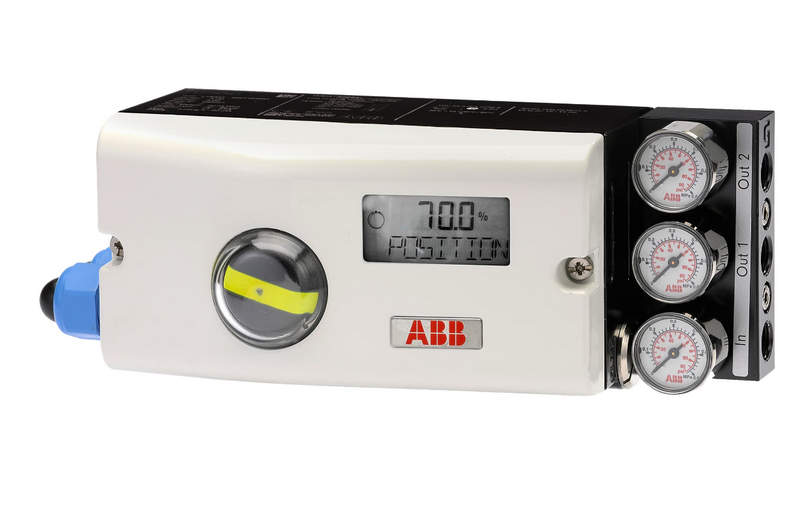

Позиционер ABB TZIDC — это компактное, интеллектуальное устройство, разработанное для работы в сложных промышленных условиях. Он относится к семейству цифровых позиционеров ABB серии TZID и является его усовершенствованной версией с поддержкой цифровой связи по протоколу HART. Модель "C" в названии означает наличие коммуникационного интерфейса HART, что позволяет интегрировать устройство в современные системы управления с возможностью диагностики, настройки и мониторинга параметров в реальном времени. Основные функции TZIDC:
- Точное позиционирование исполнительного механизма в соответствии с аналоговым управляющим сигналом (4–20 мА).
- Поддержка двунаправленной цифровой связи по протоколу HART.
- Автоматическая адаптация к характеристикам клапана и привода (автокалибровка).
- Диагностика неисправностей и предупреждение о потенциальных сбоях.
- Возможность ручного управления и настройки через встроенный интерфейс или с помощью внешних устройств (например, HART-коммуникаторов или ПО ABB).
Устройство имеет модульную конструкцию, что упрощает его установку, обслуживание и замену компонентов. Корпус выполнен из прочных материалов, устойчивых к коррозии и механическим воздействиям, что позволяет эксплуатировать позиционер в агрессивных средах.
Принцип работы
Работа ABB TZIDC основана на принципе сравнения заданного значения (Setpoint) с фактическим положением клапана (Feedback). Управляющий сигнал 4–20 мА поступает от системы автоматического регулирования (например, ПЛК или DCS). Позиционер преобразует этот сигнал в команду для пневматического привода, регулируя подачу сжатого воздуха к мембране или поршню. Встроенный микропроцессор непрерывно анализирует:
- Текущее положение клапана (через датчик обратной связи).
- Заданное значение от системы управления.
- Динамику перемещения клапана.
На основе этого анализа позиционер корректирует давление воздуха, подаваемого на привод, чтобы минимизировать рассогласование между заданным и фактическим положением. Это обеспечивает высокую точность позиционирования — до ±0,5% от диапазона хода. Особенностью TZIDC является функция автоматической адаптации (Auto-Adapt). При первом запуске или после замены клапана/привода позиционер самостоятельно проводит калибровку, определяя:
- Ход клапана.
- Направление движения.
- Характеристики привода (усилие, скорость, мертвые зоны).
Это значительно сокращает время ввода в эксплуатацию и исключает необходимость ручной настройки.
Технические характеристики
Параметры включают в себя:
- Входной сигнал: 4–20 мА (аналоговый), с поддержкой HART-протокола.
- Выходное давление: 0,2–6 бар (регулируемое).
- Тип привода: мембранные, поршневые, поворотные (одно- и двухстороннего действия).
- Питание: от управляющего сигнала 4–20 мА (пассивное питание) или от внешнего источника (опционально).
- Точность позиционирования: ≤ ±0,5%.
- Время установки:< 1 секунда (в зависимости от привода).
- Диапазон рабочих температур: от -40C до +85C.
- Степень защиты: IP65 / NEMA 4X.
- Материал корпуса: алюминиевый сплав с порошковым покрытием или нержавеющая сталь (опционально).

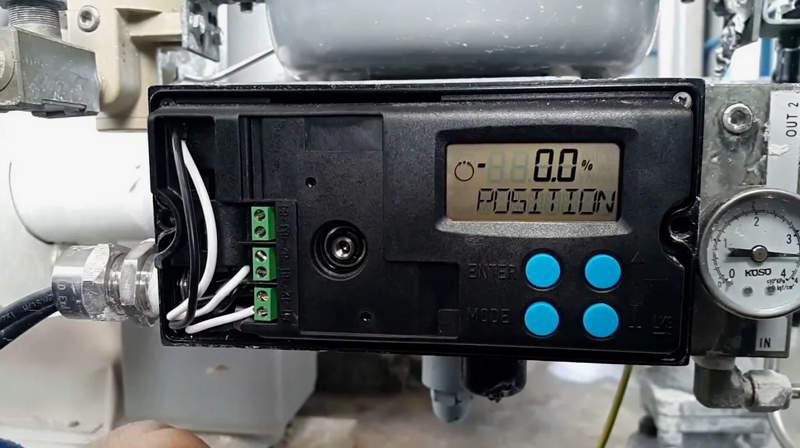

- Интерфейс: ЖК-дисплей с кнопками управления, HART-интерфейс, опционально — PROFIBUS PA, Foundation Fieldbus.
Области применения
ABB TZIDC находит применение в самых разных отраслях промышленности:
- Нефтегазовая промышленность: управление клапанами на скважинах, в системах подготовки нефти и газа, на трубопроводах.
- Химическая и нефтехимическая промышленность: точное дозирование реагентов, контроль давления и температуры в реакторах.
- Энергетика: регулирование подачи пара, воды, топлива в котлах и турбинах.
- Пищевая и фармацевтическая промышленность: где важны гигиеничность, точность и соответствие стандартам (например, EHEDG, FDA).
- Водоочистка и ЖКХ: управление клапанами в системах подачи воды, канализации, фильтрации.
- Целлюлозно-бумажная промышленность: контроль подачи химикатов, пара, воды в технологических линиях.
Особенно востребован TZIDC в системах, где требуется высокая динамика, частые изменения режимов работы или работа в экстремальных условиях (например, на шельфовых платформах или в горячих цехах металлургии).
Таким образом, ABB TZIDC — это современное, интеллектуальное решение для точного управления пневматическими клапанами в промышленных системах. Его ключевые преимущества — высокая точность, простота настройки, встроенная диагностика и совместимость с цифровыми системами управления — делают его незаменимым компонентом в условиях стремящейся к цифровизации и автоматизации промышленности.
