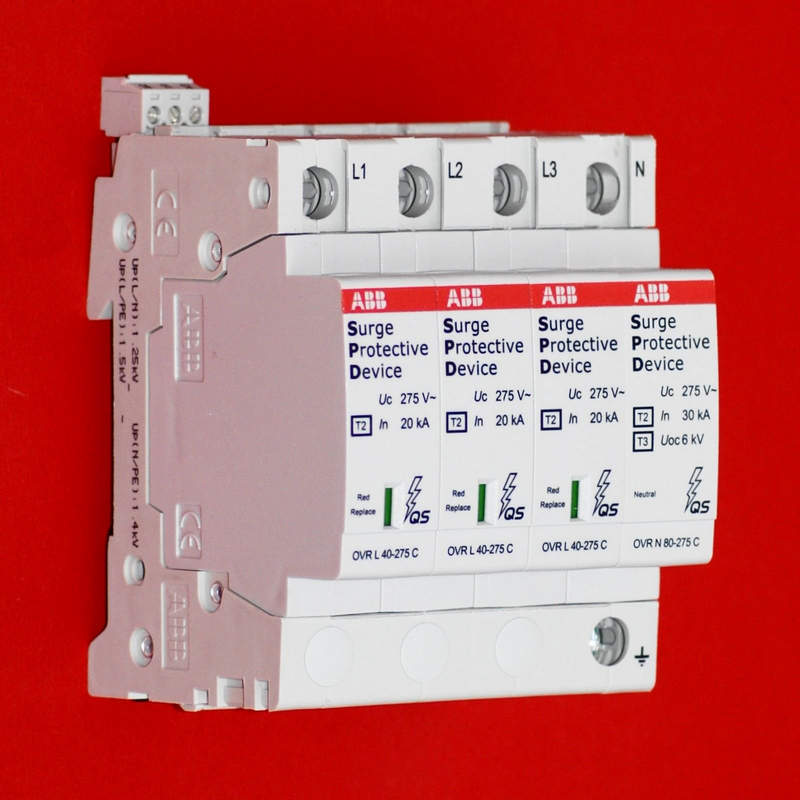

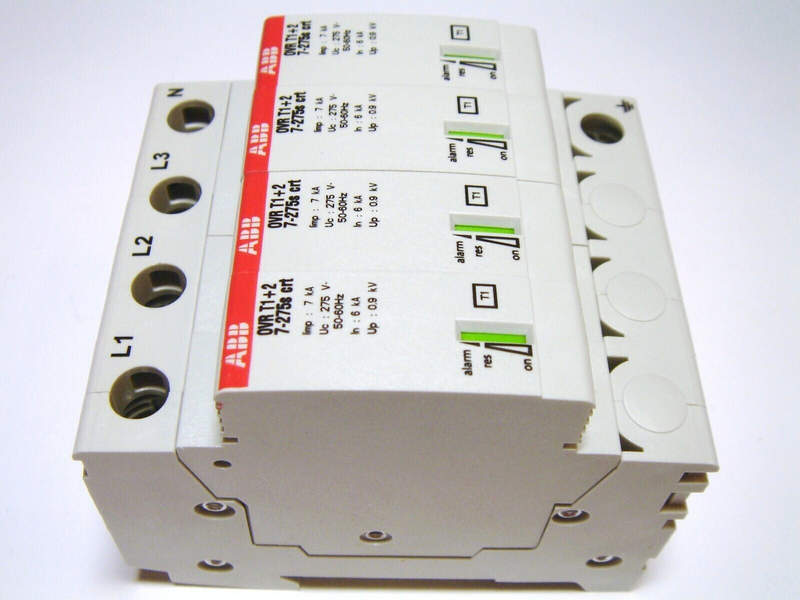

Преимущества установки ограничителя перенапряжений ABB OVR 275
Современные электрические сети, особенно в промышленности, жилых и коммерческих зданиях, подвержены воздействию различных видов перенапряжений — как импульсных (вызванных грозовыми разрядами или коммутационными процессами), так и временных (обусловленных аварийными режимами работы сети). Для обеспечения надежной и безопасной эксплуатации электрооборудования необходима эффективная система защиты от таких явлений. Одним из ключевых решений в этой области является серия устройств защиты от перенапряжений (УЗИП) от компании ABB — в частности, модель OVR 275.
Технические характеристики и конструктивные особенности
ABB OVR 275 выпускается в нескольких исполнениях, отличающихся по номинальному напряжению сети (например, 230/400 В, 275 В), типу подключения (однофазное, трехфазное), наличию/отсутствию удаленного сигнализирования и другим параметрам. Основные технические характеристики:
- Номинальное напряжение системы (Un): 275 В переменного тока
- Максимальное длительно допустимое рабочее напряжение (Uc): до 320 В
- Номинальный разрядный ток (In): 20 кА (8/20 мкс)
- Максимальный разрядный ток (Imax): до 40 кА (8/20 мкс)
- Уровень напряжения защиты (Up): ≤ 1,5 кВ при In
- Класс защиты: II (по IEC 61643-11)
- Степень защиты корпуса: IP20
- Монтаж: на DIN-рейку 35 мм
- Температурный диапазон эксплуатации: от -40C до +80C
- Габариты: компактный корпус шириной 1 модуль (17,5 мм)
Особенностью конструкции OVR 275 является использование варисторов на основе оксида цинка (ZnO) — полупроводниковых элементов с нелинейной вольт-амперной характеристикой. При нормальном напряжении в сети варистор имеет очень высокое сопротивление и не влияет на работу цепи. Однако при возникновении перенапряжения его сопротивление резко падает, что позволяет “отвести” избыточную энергию на землю, ограничивая напряжение на защищаемом оборудовании безопасным уровнем. Важным элементом устройства является терморазъединитель — механизм, который автоматически отключает варистор от сети в случае его теплового разрушения (например, при многократных срабатываниях или длительном перенапряжении). Это предотвращает возгорание устройства и сохраняет целостность электрической цепи.
Функциональные возможности и дополнительные опции
Модель OVR 275 может быть оснащена контактами для дистанционной сигнализации (обычно обозначается как OVR 275...S). Эти контакты позволяют подключить внешнюю сигнальную лампу, звуковую сигнализацию или систему автоматизации (например, ПЛК или SCADA), чтобы оператор получил уведомление о необходимости замены модуля после его срабатывания или выхода из строя. Это особенно важно в промышленных условиях, где бесперебойная работа оборудования критична. Также доступны версии с визуальным индикатором состояния — цветным флажком (зеленый — устройство исправно, красный — требуется замена). Это упрощает техническое обслуживание без использования специальных приборов. Для удобства монтажа и обслуживания предусмотрена возможность “горячей” замены — модуль можно заменить без отключения всей линии, если используется специальный разъединительный блок (например, ABB OVR RC).
Области применения
ABB OVR 275 находит применение в самых разных сферах:
- Жилые и офисные здания — защита бытовой техники, компьютеров, систем “умный дом”, освещения.
- Промышленные объекты — защита ПЛК, частотных преобразователей, датчиков, двигателей.
- Телекоммуникации и ИТ-инфраструктура — серверные, ЦОДы, маршрутизаторы, АТС.
- Энергетика и ЖКХ — насосные станции, системы управления лифтами, вентиляцией, отоплением.
- Транспортная инфраструктура — светофоры, железнодорожные системы, зарядные станции электромобилей.
Устройство рекомендуется устанавливать на вводе в здание (после главного автомата) или непосредственно перед защищаемым оборудованием — в зависимости от принятой схемы многоступенчатой защиты (класс I → II → III).
Монтаж и эксплуатация
Установка OVR 275 выполняется квалифицированным электротехническим персоналом в соответствии с требованиями ПУЭ, СП 31-110-2003 и других нормативных документов. Устройство монтируется на DIN-рейку в распределительном щитке, параллельно защищаемой цепи, с обязательным подключением к шине заземления (PE) проводником сечением не менее 4 мм2 (рекомендуется 6–10 мм2 для больших токов). Рекомендуется использовать плавкие предохранители или автоматические выключатели перед УЗИП для защиты от коротких замыканий в самом устройстве. Номинал защиты выбирается в зависимости от сечения проводников и характеристик сети — обычно 32–63 А для групповых линий. При эксплуатации необходимо периодически проверять состояние индикатора и, при наличии сигнализации, контролировать статус устройства через систему управления. После срабатывания при сильном перенапряжении или по истечении срока службы (обычно 5–10 лет, в зависимости от условий) модуль подлежит замене.
В целом, ABB OVR 275 — это современное, надежное и технологичное решение для защиты электрических сетей от импульсных перенапряжений. Благодаря продуманной конструкции, высоким техническим характеристикам и удобству эксплуатации, устройство заслужило доверие инженеров и проектировщиков по всему миру. Его применение особенно актуально в условиях растущей автоматизации, цифровизации и чувствительности оборудования к качеству электроэнергии. Использование OVR 275 — это не просто техническая мера, а важный шаг к обеспечению энергетической безопасности, снижению эксплуатационных рисков и повышению надежности электроснабжения. В сочетании с другими устройствами защиты (автоматическими выключателями, УЗО, реле напряжения) он формирует многоуровневую систему, гарантирующую стабильную и безопасную работу любого объекта — от квартиры до крупного промышленного предприятия.
