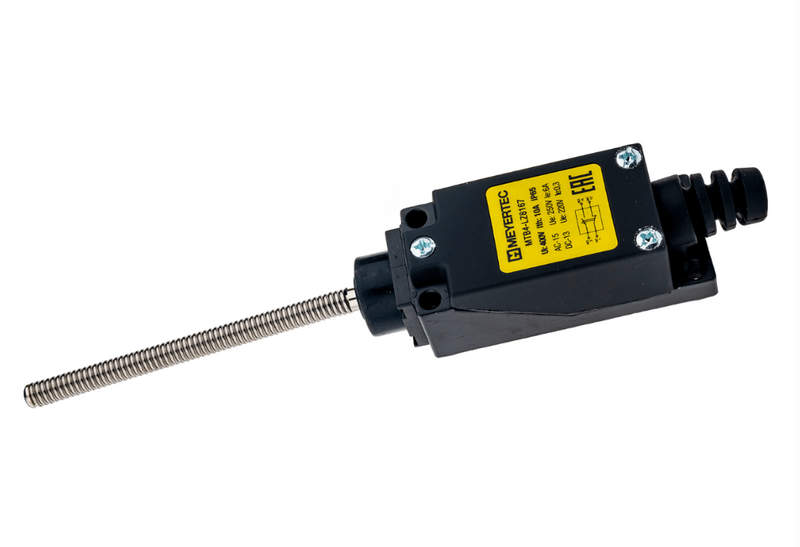

Концевой выключатель MEYERTEC MTB4-LZ8167 — стабильная работа без простоев

В современном промышленном оборудовании важную роль играют устройства, предназначенные для фиксации и контроля положения подвижных элементов. Одним из таких элементов является концевой выключатель — электротехническое устройство, которое реагирует на физическое воздействие и замыкает или размыкает электрическую цепь. Концевой выключатель MTB4-LZ8167 предназначен для обнаружения конечных положений подвижных объектов. Принцип работы устройства основан на механическом воздействии: при достижении объекта определенного положения он физически воздействует на привод выключателя (например, рычаг с роликом), в результате чего происходит переключение электрических контактов. Это переключение может служить как сигналом о достижении заданной позиции, так и триггером для остановки, запуска или изменения режима работы механизма.

Технические характеристики

Перейдем к основным параметрам модели MEYERTEC MTB4-LZ8167, которые определяют её применимость в различных отраслях:

• номинальное напряжение: до 400 В переменного тока; до 250 В постоянного тока.
• номинальный ток коммутации: до 10 А при AC-15; до 0,27 А при DC-13.
• тип контактов: один переключающий контакт (1NC + 1NO) с принудительным размыканием разомкнутого (NC) контакта.
• механизм срабатывания: роликовый рычаг (длинный металлический рычаг с роликом на конце), обеспечивающий универсальность в применении и допустимость действия в нескольких направлениях.
• степень защиты корпуса: IP66 (полная пыленепроницаемость и устойчивость к сильным струям воды); возможно использование во влажных и загрязнённых зонах.
• материал корпуса: армированный термопласт с высокой устойчивостью к механическим нагрузкам, химическим веществам и ультрафиолетовому излучению.
• механическая износостойкость: не менее 10 миллионов механических циклов, что соответствует высокой долговечности при непрерывной эксплуатации.
• электрическая износостойкость: до 500 тысяч циклов при номинальных нагрузках.
• температурный диапазон эксплуатации: от –25 C до +70 C без конденсации и обмерзания.
• способ подключения: винтовые зажимы, допускающие использование жил сечением до 2,5 мм2.

Конструктивные особенности

Модель построена по модульному принципу: корпус, контактная группа и исполнительный механизм (роликовый рычаг) объединены в единую конструкцию, которая может быть частично модифицирована под нужды конкретной задачи. Это делает выключатель универсальным решением для различных автоматизированных систем. Корпус оснащён несколькими отверстиями под винты, позволяющими установить выключатель на ровной поверхности или монтажной плите. Благодаря стандартной геометрии монтажных точек, изделие совместимо с типовыми крепежными решениями в промышленности. Особое внимание заслуживает механизм исполнительного органа. Рычаг может быть подогнут или изменён в длине, что позволяет точно адаптировать его под конфигурацию конкретного оборудования. Наличие ролика уменьшает трение, увеличивает срок службы и минимизирует износ как самого выключателя, так и движущейся части оборудования, с которой он взаимодействует. Контактная система выполнена с принудительным размыканием, что критично для систем безопасности. Это означает, что даже при сваривании контактов они всё равно будут механически разомкнуты при возврате исполнительного органа в исходное положение.

Режимы работы и область применения

Устройство работает в режимах "нормально замкнут" (NC) и "нормально разомкнут" (NO), что позволяет использовать его как в цепях сигнализации, так и в силовых управляющих цепях. Контакты могут применяться для включения индикации, подачи сигнала на ПЛК, активации реле времени, тормозных систем или аварийного отключения. Типовые режимы использования:

• фиксация крайних положений исполнительных органов (штоки цилиндров, конвейерные ленты, подвижные каретки);
• ограничение перемещения механизмов (лифты, подъемники, ворота);
• система контроля доступа или безопасности, где требуется принудительное отключение при открытии защитного кожуха или двери;
• позиционирование деталей в сборочных линиях.

Особенность применения MEYERTEC MTB4-LZ8167 — его пригодность для работы в агрессивной среде, на открытом воздухе или в производственных зонах с повышенной влажностью, пылью или вибрациями.

Преимущества и достоинства модели

Выключатель MTB4-LZ8167 отличается целым рядом преимуществ, определяющих его популярность среди инженеров и конструкторов:

• высокая степень защиты (IP66) для использования в промышленных условиях;
• компактность и универсальность конструкции;
• стойкость к механическим и климатическим воздействиям;
• наличие принудительного размыкания контакта NC;
• простота монтажа и подключения;
• долгий срок службы (до 10 млн циклов);
• совместимость с большинством промышленных интерфейсов и ПЛК;
• адаптивность механизма рычага под нужды конкретного оборудования.

В целом, концевой выключатель MEYERTEC MTB4-LZ8167 является эффективным решением для задач промышленной автоматики, где требуется точное определение положения подвижных элементов. Благодаря прочной конструкции, высокой степени защиты и надежному контактному механизму, он обеспечивает стабильную и безопасную работу оборудования на протяжении длительного срока. Простота установки, гибкость в настройке механизма воздействия и совместимость с различными промышленными стандартами делают эту модель универсальным элементом для применения в широком спектре отраслей: от машиностроения и логистики до пищевой и химической промышленности.
