Концевой выключатель EMAS L1K25SOM102 — надежный контроль положения механизмов в промышленной автоматике
В автоматизированном оборудовании момент достижения механизмом заданного положения должен фиксироваться быстро и предсказуемо. Для этого применяются электромеханические концевые выключатели, которые переводят механическое перемещение исполнительного узла в изменение состояния электрических контактов. EMAS L1K25SOM102 рассчитан на такую работу и отличается гибким пружинным приводом, способным воспринимать воздействие с разных направлений. Выбранная модификация относится к металлической серии L1 и оснащена контактной группой 1NO+2NC. В отличие от типовых исполнений с одним нормально открытым и одним нормально закрытым контактом, здесь предусмотрены сразу два NC-канала. Это расширяет возможности построения блокировок, цепей сигнализации и схем контроля положения без установки дополнительного конечного выключателя.
Технические характеристики
Ниже приведены основные параметры исполнения EMAS L1K25SOM102:
- производитель — EMAS,
- серия — L1,
- модель — L1K25SOM102,
- тип устройства — концевой выключатель,
- материал корпуса — металл,
- тип привода — гибкий пружинный рычаг,
- материал рабочего наконечника — металл,
- диаметр рабочего элемента — 7 мм,
- тип срабатывания — Slow Action,
- контактная схема — 1NO+2NC,
- категория применения — AC-15,
- номинальный рабочий ток — 3 А при 240 В AC,
- степень защиты корпуса — IP65,
- механический ресурс — до 10 000 000 операций,
- электрический ресурс — до 1 000 000 операций,
- механическая частота коммутаций — до 3000 операций в час,
- электрическая частота коммутаций — до 1800 операций в час,
- материал контактов — AgNi,
- сопротивление изоляции — не менее 10 МОм при 500 В DC,
- условный ток короткого замыкания — 1 кА,
- сечение подключаемых проводников — 1–2,5 мм²,
- момент затяжки клемм — около 1,5 Н·м,
- кабельный ввод — PG13.5,
- количество кабельных вводов — 3,
- контактный блок — сменный,
- рабочая температура — до промышленного диапазона, предусмотренного серией L1.
Особенности конструкции устройств

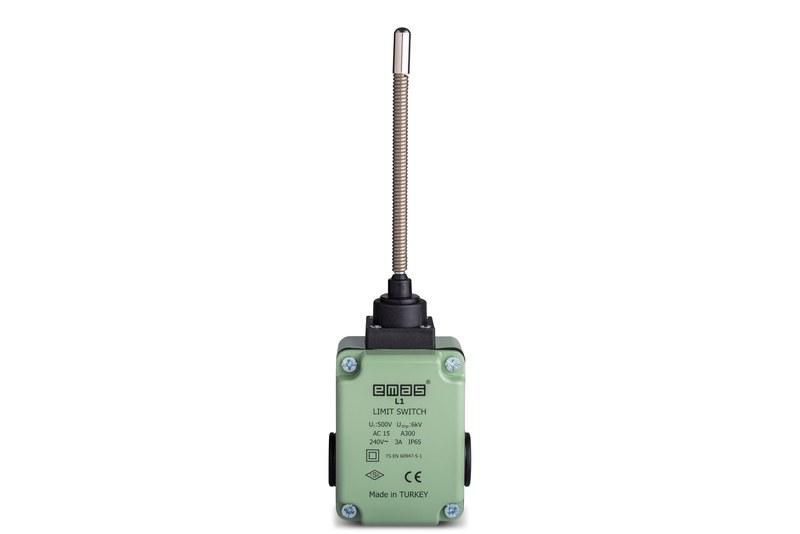

Основа L1K25SOM102 — прочный металлический корпус с механическим узлом переключения и гибким пружинным исполнительным элементом. В отличие от плунжера, который требует достаточно точного осевого воздействия, пружинный привод способен воспринимать контакт с движущейся частью оборудования при небольшом отклонении траектории. При соприкосновении механизма с приводом пружина отклоняется, после чего внутренний толкатель переводит контактный блок в другое положение. Поскольку используется схема Slow Action, изменение состояния контактов связано непосредственно с ходом привода, а не с мгновенным перекидным механизмом. Контактная группа 1NO+2NC позволяет одновременно формировать несколько электрических сигналов. Один канал может использоваться для передачи информации в цепь управления, а два нормально закрытых — для разрыва независимых цепей, создания блокировки или дублированного контроля состояния механизма.
Области применения
Конструктивные особенности L1K25SOM102 позволяют использовать его в различных механизмах промышленной автоматики. Основными направлениями применения являются:
- контроль крайнего положения подвижных узлов,
- конвейерные линии,
- упаковочные машины,
- металлообрабатывающее оборудование,
- промышленные станки,
- подъёмные механизмы,
- автоматические заслонки,
- приводные механизмы,
- системы межблокировок,
- позиционный контроль производственного оборудования.
Компания «Олниса» поставляет промышленную электротехнику и компоненты автоматизации, включая концевой выключатель EMAS L1K25SOM102. Доступны технические консультации по контактной конфигурации, типу привода, электрическим параметрам и особенностям конкретного исполнения. Оперативная доставка оборудования осуществляется по всей России для промышленных предприятий, производственных площадок, сервисных организаций и других заказчиков.
Преимущества
Ключевыми практическими достоинствами EMAS L1K25SOM102 являются:
- гибкий пружинный привод для подвижных механизмов,
- металлический корпус для промышленной эксплуатации,
- расширенная контактная схема 1NO+2NC,
- возможность одновременной коммутации нескольких цепей,
- медленное предсказуемое переключение контактов,
- высокий механический ресурс,
- сменный контактный блок,
- защита корпуса IP65,
- три варианта направления кабельного ввода,
- серебряно-никелевые контакты,
- удобство применения в системах блокировки,
- пригодность для циклической работы оборудования.
Таким образом, EMAS L1K25SOM102 — специализированный концевой выключатель серии L1 для контроля положения промышленного оборудования. Его основное отличие заключается в сочетании гибкого металлического пружинного привода с контактной схемой 1NO+2NC и медленным переключением. Такая конструкция позволяет использовать один аппарат сразу в нескольких управляющих или блокировочных цепях.
