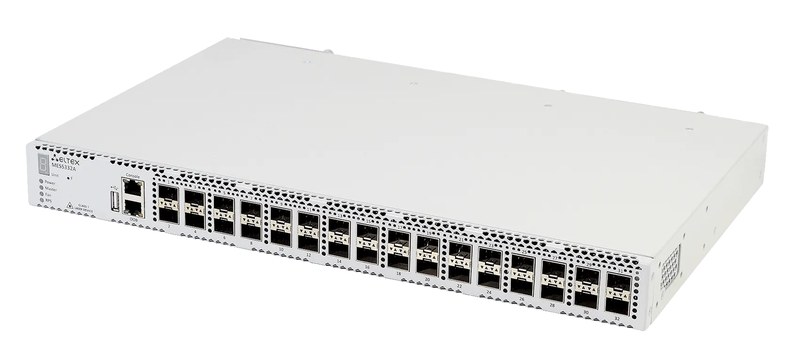

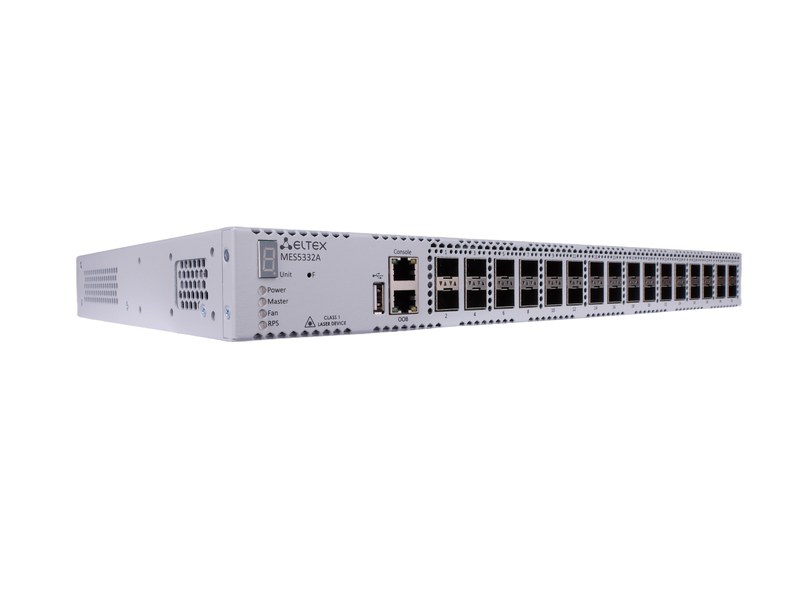

ELTEX MES5332A rev.C с PM100-48/12 — высокоплотная 10G-агрегация с питанием от сети постоянного тока
В телекоммуникационных узлах с централизованным питанием 48 В требования к коммутатору выходят за рамки количества портов. Оборудование должно одновременно обеспечивать высокую плотность оптических соединений, достаточный запас коммутационной производительности и возможность работать от существующей DC-инфраструктуры. ELTEX MES5332A rev.C в конфигурации с модулем PM100-48/12 отвечает именно такой схеме построения сети.
Технические характеристики
Ниже рассмотрим параметры выбранного варианта MES5332A rev.C с питанием постоянного тока:
- производитель — ELTEX,
- модель — MES5332A rev.C,
- РРПП оборудования — 10818556,
- аппаратная версия rev.C — H/W 1v1,
- уровень коммутации — L3,
- количество SFP/SFP+ интерфейсов — 32,
- скорость основных интерфейсов — 1 или 10 Гбит/с,
- выделенный порт управления OOB — 1 × 10/100/1000BASE-T,
- консольный интерфейс — RS-232 через RJ-45,
- интерфейс USB — 1 × USB 2.0,
- пропускная способность коммутационной матрицы — 640 Гбит/с,
- буфер пакетных данных — 3 МБ,
- оперативная память DDR3 — 2 ГБ,
- встроенная NAND Flash — 1 ГБ,
- ёмкость MAC-таблицы — 32768 записей,
- количество VLAN — до 4094,
- группы агрегации каналов LAG — до 128,
- количество физических портов в одной LAG — до 8,
- очереди QoS — 8 на каждый порт,
- размер Jumbo Frame — до 10240 байт,
- максимальное количество устройств в стеке — 8,
- число мест для сменных источников питания — 2,
- выбранный модуль питания — PM100-48/12,
- артикул модуля питания — PM100-48/12,
- тип питания модуля — DC,
- диапазон входного напряжения PM100-48/12 — 36–72 В DC,
- выходное напряжение PM100-48/12 — 12 В,
- максимальная выходная мощность PM100-48/12 — 100 Вт,
- пусковой ток PM100-48/12 при 48 В — 140 А,
- схема охлаждения коммутатора — Front-to-Back,
- количество вентиляторов — 4,
- рабочая температура коммутатора — от −10 до +45 °C,
- температура хранения — от −50 до +70 °C,
- форм-фактор — 19 дюймов, 1U,
- габариты коммутатора — 430 × 44 × 275 мм,
- масса коммутатора — около 3,8 кг,
- габариты PM100-48/12 — 86 × 44 × 156 мм,
- масса PM100-48/12 — около 0,4 кг.
Особенности конструкции устройств
Интерфейсная часть MES5332A rev.C сформирована без разделения на отдельные группы медных и оптических uplink-портов. Все 32 основных позиции выполнены в формате SFP/SFP+, поэтому при построении сети можно комбинировать гигабитные и десятигигабитные оптические линии в рамках одной аппаратной платформы. Такое решение особенно удобно на уровне агрегации, где часть подключённых устройств ещё использует 1G, а наиболее нагруженные направления уже переведены на 10G. Коммутационная матрица рассчитана на 640 Гбит/с. Значительный внутренний запас позволяет концентрировать трафик от множества сетевых направлений без необходимости делить их между несколькими малопортовыми аппаратами. Для служебного управления выделен отдельный гигабитный OOB-интерфейс, поэтому административный канал не занимает ни один из основных SFP/SFP+ портов. Особенность выбранной конфигурации заключается в применении PM100-48/12. Модуль рассчитан на телекоммуникационные системы с централизованным постоянным напряжением и допускает вход 36–72 В DC. На выходе формируется 12 В при мощности до 100 Вт. Производитель прямо относит PM100-48/12 к совместимым источникам питания для MES5332A.
Области применения
Сочетание 32 десятигигабитных интерфейсов и DC-питания делает выбранную конфигурацию особенно подходящей для объектов с развитой телекоммуникационной инфраструктурой. Основные направления использования:
- узлы агрегации операторских сетей,
- телекоммуникационные площадки с питанием 48 В DC,
- центры обработки данных,
- агрегация коммутаторов доступа,
- соединение распределённых сетевых сегментов,
- оптические магистрали внутри предприятия,
- серверные площадки,
- корпоративные сети с большим количеством VLAN,
- центральные узлы производственной сети,
- инфраструктура с резервированными источниками электропитания.
Компания «Олниса» поставляет сетевое и промышленное оборудование, включая ELTEX MES5332A rev.C и совместимые модули питания PM100-48/12. Доступны технические консультации по интерфейсной конфигурации, аппаратной ревизии, вариантам энергоснабжения и эксплуатационным характеристикам оборудования. Оперативная доставка осуществляется по всей России для операторских сетей, предприятий, серверных площадок, центров обработки данных и других объектов.
Преимущества
Ключевыми практическими достоинствами данной конфигурации являются:
- высокая плотность оптических интерфейсов в корпусе 1U,
- единая платформа для линий 1 и 10 Гбит/с,
- производительная коммутационная матрица,
- возможность объединения до восьми устройств в стек,
- отдельный гигабитный канал для администрирования,
- поддержка крупных MAC- и VLAN-таблиц,
- два отсека для сменных силовых модулей,
- возможность питания от телекоммуникационной сети постоянного тока,
- совместимость с модулем PM100-48/12,
- удобство резервирования энергоснабжения,
- направленное охлаждение Front-to-Back,
- компактное размещение большого количества 10G-соединений.
Таким образом, ELTEX MES5332A rev.C с PM100-48/12 представляет собой практическую конфигурацию для сетевых узлов, где высокоплотная 10G-агрегация должна сочетаться с централизованным питанием постоянного тока. Тридцать два SFP/SFP+ интерфейса и производительность 640 Гбит/с позволяют концентрировать значительные объёмы трафика в одном стоечном устройстве.
