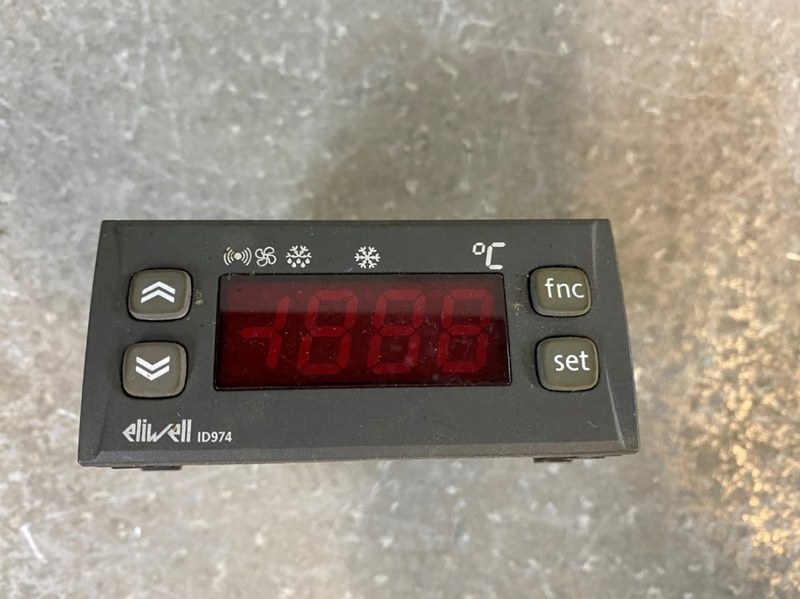

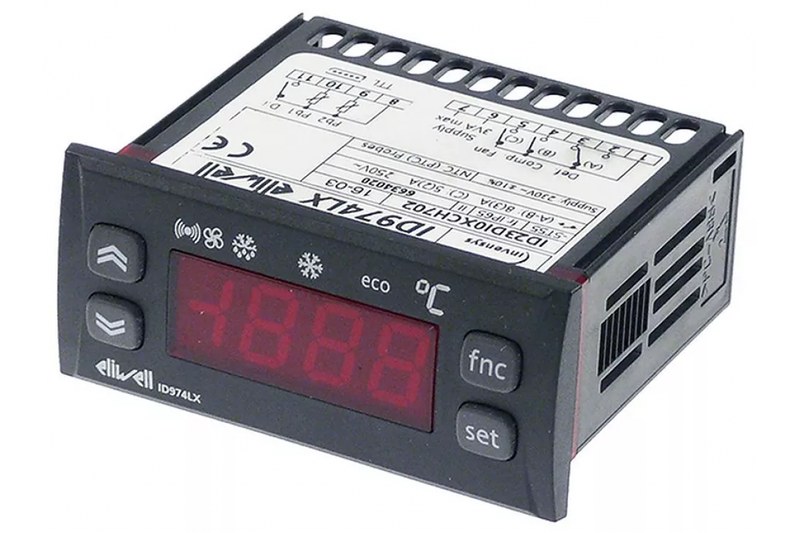

Eliwell ID 974 LX ID23DL0XCH700 — компактное управление холодильной установкой в одном контроллере

Холодильная камера работает как единая система, в которой компрессор, вентиляторы и оттайка должны включаться не независимо друг от друга, а по согласованному алгоритму. Eliwell ID 974 LX ID23DL0XCH700 предназначен именно для такого централизованного управления. Контроллер принимает сигналы от температурных датчиков, отслеживает состояние дополнительного дискретного входа и распределяет команды между тремя релейными каналами.

Технические характеристики

Ниже рассмотрим основные рабочие параметры исполнения Eliwell ID 974 LX ID23DL0XCH700:

• бренд — Eliwell,
• серия — ID,
• модель — ID 974 LX,
• код исполнения — ID23DL0XCH700,
• тип оборудования — электронный холодильный контроллер,
• основное назначение — управление вентилируемой холодильной установкой,
• напряжение питания — 230 В переменного тока,
• потребляемая мощность — около 3 ВА,
• число аналоговых температурных каналов — 2,
• тип совместимых датчиков — NTC или PTC,
• первый вход — контроль основной температуры,
• второй вход — контроль температуры испарителя,
• цифровой вход — 1 программируемый беспотенциальный,
• число релейных выходов — 3,
• выход компрессора — SPST 8(3) А при 250 В AC,
• выход оттайки — SPDT 8(3) А при 250 В AC,
• выход вентилятора — SPST 5(2) А при 250 В AC,
• встроенный зуммер — предусмотрен,
• измерительный диапазон — зависит от типа датчика и достигает примерно от −55 до +140 °C,
• рабочая индикация с NTC — ориентировочно от −50 до +110 °C,
• верхняя граница для PTC — до +140 °C,
• шаг отображения — 1 °C или 0,1 °C,
• точность контроллера — лучше 0,5 % полной шкалы плюс один разряд,
• интерфейс связи — TTL,
• совместимость с Copy Card — предусмотрена,
• возможность связи с Televis — предусмотрена,
• защита передней панели — IP65,
• рабочая температура — от −5 до +55 °C,
• температура хранения — от −30 до +85 °C,
• относительная влажность — от 10 до 90 % без конденсации,
• размер лицевой части — 74 × 32 мм,
• монтажное отверстие — 71 × 29 мм,
• глубина корпуса — около 60 мм,
• тип установки — панельный монтаж.

Особенности конструкции устройств

Архитектура ID 974 LX построена вокруг двух независимых температурных каналов. Первый используется в основном контуре регулирования и определяет момент включения или отключения компрессора. Второй контролирует испаритель и участвует в алгоритмах оттайки, благодаря чему завершение цикла может зависеть не только от заданного времени, но и от фактического температурного состояния теплообменника. Работа компрессора формируется через отдельный релейный выход. Контроллер сравнивает измеренную температуру с установленной уставкой и учитывает заданный дифференциал. Дополнительные временные задержки позволяют ограничить слишком частые повторные запуски, что снижает нагрузку на компрессор и электрическую часть холодильного оборудования. Оттайка управляется независимо от основного охлаждения. Для нее предусмотрен переключающий релейный контакт, а программируемые параметры задают интервалы между циклами, максимальную длительность процесса и условия его завершения. Наличие отдельного датчика испарителя делает алгоритм более гибким, поскольку контроллер получает реальную информацию о состоянии теплообменника.

Области применения

Функциональная схема ID 974 LX рассчитана на оборудование, где необходимо управлять охлаждением, вентиляцией и оттайкой из одного устройства. Основными направлениями применения являются:

• среднетемпературные холодильные камеры,
• низкотемпературные камеры,
• вентилируемые холодильные шкафы,
• морозильные установки,
• торговые холодильные витрины,
• моноблочные холодильные агрегаты,
• выносные холодильные системы,
• камеры хранения пищевой продукции,
• промышленные охлаждаемые шкафы,
• установки с электрической оттайкой испарителя.

Компания «Олниса» поставляет оборудование холодильной и промышленной автоматики, включая Eliwell ID 974 LX ID23DL0XCH700. Доступны технические консультации по характеристикам контроллера, типам датчиков, назначению входов и выходов, а также особенностям конкретного исполнения. Оперативная доставка оборудования осуществляется по всей России для производственных предприятий, холодильных объектов, сервисных организаций и других заказчиков.

Преимущества

Ключевыми эксплуатационными достоинствами Eliwell ID 974 LX ID23DL0XCH700 являются:

• управление несколькими узлами холодильной установки из одного корпуса,
• раздельный контроль температуры камеры и испарителя,
• возможность работы с датчиками NTC и PTC,
• автоматическое управление компрессором,
• гибкое программирование циклов оттайки,
• отдельный канал управления вентилятором,
• дополнительный программируемый цифровой вход,
• локальная звуковая аварийная сигнализация,
• защищенная лицевая панель IP65,
• компактный монтажный формат,
• поддержка переноса параметров через Copy Card,
• возможность включения в систему централизованного мониторинга.

Таким образом, Eliwell ID 974 LX ID23DL0XCH700 представляет собой специализированный контроллер для холодильных систем, в котором объединены функции термостатирования, управления компрессором, координации вентиляторов и автоматической оттайки. Два температурных входа позволяют разделить контроль камеры и испарителя, а три релейных выхода формируют полноценную исполнительную часть системы. Версия с питанием 230 В и встроенным зуммером удобна для автономных холодильных установок, где требуется компактное локальное управление без большого количества отдельных приборов.
