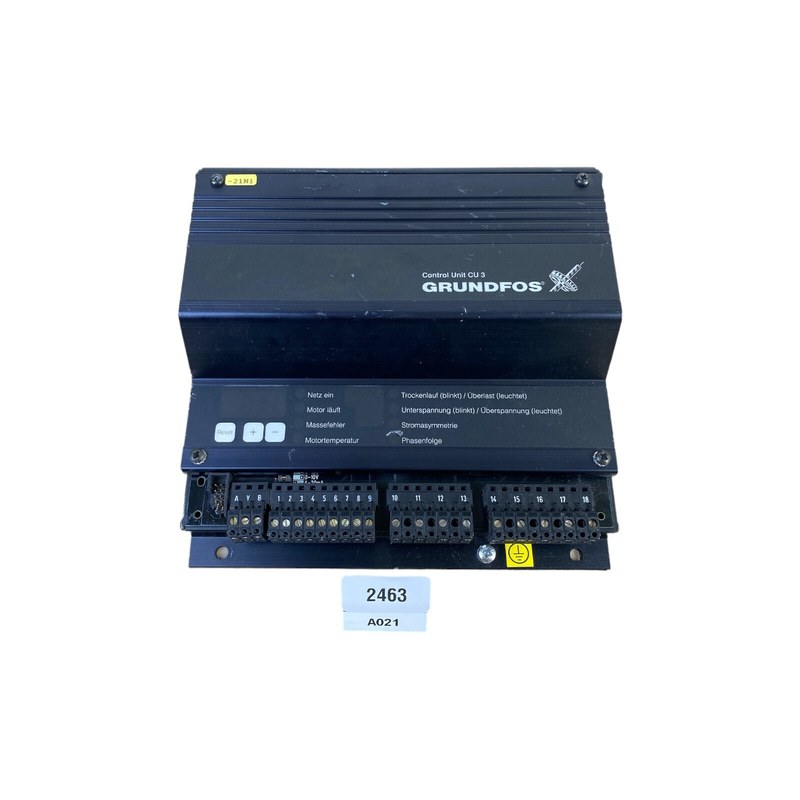

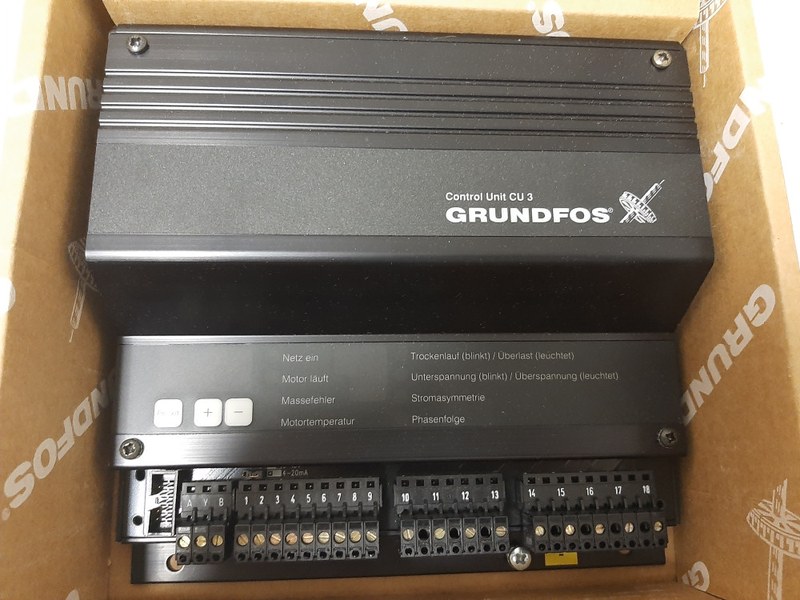

Grundfos CU 3 62500295 — электронный блок контроля и защиты насосного электродвигателя
Grundfos CU 3 представляет собой электронный управляющий узел, предназначенный для наблюдения за состоянием трехфазного электродвигателя и автоматического реагирования на отклонения, способные привести к аварийному режиму насосной установки. В отличие от простого пускового аппарата, устройство анализирует сразу несколько электрических и эксплуатационных параметров, поэтому его задача заключается не только в коммутации оборудования, но и в комплексной защите двигателя. Для рассмотрения используется исполнение CU 3 с каталожным номером 62500295. Оно рассчитано на трехфазную сеть 3 × 400 В и применяется совместно с измерительным преобразователем для диапазона тока 100–400 А.
Технические характеристики
Рабочие возможности Grundfos CU 3 62500295 охватывают электрический контроль, защиту и передачу информации о состоянии двигателя. Основные параметры исполнения включают:
- производитель — Grundfos,
- серия устройства — CU 3,
- каталожный номер — 62500295,
- вариант обозначения номера — 62 50 02 95,
- тип оборудования — электронный блок контроля и защиты двигателя,
- номинальная питающая сеть рассматриваемого исполнения — 3 × 400 В,
- диапазон измеряемого тока — 100–400 А,
- общий диапазон номинальных напряжений семейства CU 3 — 200–575 В,
- рабочая частота сети — 50–60 Гц,
- допустимый частотный диапазон — приблизительно 45–65 Гц,
- максимальная контролируемая токовая нагрузка семейства — 400 А,
- допустимое отклонение напряжения — около −25/+15 % от номинального значения,
- степень защиты электронного блока — IP20,
- температура окружающей среды — от −20 до +60 °C,
- максимальный резервный предохранитель — 10 А,
- релейный выход аварийной сигнализации — до 415 В, 3 А, AC-1,
- контроль последовательности фаз — предусмотрен,
- контроль асимметрии токов — предусмотрен,
- контроль напряжения питания — предусмотрен,
- контроль сопротивления изоляции перед запуском — предусмотрен,
- контроль температуры двигателя при соответствующем оснащении — предусмотрен,
- защита от перегрузки — предусмотрена,
- контроль режима сухого хода — предусмотрен для совместимых двигателей.
Особенности конструкции устройств
Grundfos CU 3 выполнен как элемент, предназначенный для размещения внутри электрического шкафа. Корпус защищает электронную часть от случайного контакта, одновременно оставляя возможность подключения силовых, измерительных и управляющих цепей. Уровень IP20 предполагает эксплуатацию в составе защищенного электрооборудования, а не самостоятельное размещение устройства непосредственно рядом с насосом под воздействием воды или атмосферных осадков. Принцип контроля построен на непрерывном анализе электрических параметров работающего двигателя. Токовые значения поступают через измерительную часть, после чего электронная схема сравнивает фактическое состояние с установленными пределами. При выходе контролируемого параметра за допустимые границы блок формирует соответствующую реакцию системы защиты. Перед запуском может контролироваться сопротивление изоляции относительно земли. Такой алгоритм позволяет обнаружить ухудшение электрического состояния силовой части до подачи рабочего напряжения на двигатель.
Области применения
Grundfos CU 3 62500295 используется в системах, где требуется комплексное наблюдение за трехфазным насосным электродвигателем. Основными направлениями применения являются:
- скважинные насосные установки,
- системы промышленного водоснабжения,
- водозаборные сооружения,
- насосные станции с трехфазными двигателями,
- установки транспортировки подземной воды,
- системы с электродвигателями повышенной мощности,
- промышленные технологические насосные контуры,
- объекты с требованиями к контролю фаз,
- системы, где необходимо обнаруживать перегрузку двигателя,
- насосные установки с риском работы без достаточного количества жидкости,
- системы мониторинга состояния электродвигателя,
- шкафы управления насосным оборудованием.
Компания «Олниса» поставляет оборудование Grundfos, компоненты насосных систем и устройства промышленной автоматики. Блок CU 3 с каталожным номером 62500295 может идентифицироваться при заказе как исполнение для сети 3 × 400 В с измерительным диапазоном 100–400 А. Использование полного каталожного номера важно, поскольку серия CU 3 включает несколько вариантов, рассчитанных на различные токовые диапазоны. Компания «Олниса» предоставляет технические консультации по представленным позициям и организует оперативную доставку оборудования по территории страны.
Преимущества
Эксплуатационные возможности CU 3 связаны с комплексным наблюдением за состоянием двигателя и питающей сети. Основными преимуществами устройства являются:
- контроль нескольких электрических параметров одним блоком,
- выявление перегрузки двигателя,
- реакция на опасное снижение нагрузки при сухом ходе,
- наблюдение за симметрией фазных токов,
- контроль правильности чередования фаз,
- наблюдение за питающим напряжением,
- проверка состояния изоляции перед пуском,
- возможность контроля температуры совместимого двигателя,
- формирование внешнего сигнала неисправности,
- применение в системах с током до 400 А,
- возможность расширения дополнительными модулями,
- интеграция в шкафную систему управления,
- пригодность для постоянного мониторинга насосного оборудования.
Таким образом, Grundfos CU 3 62500295 представляет собой специализированный электронный блок, предназначенный для контроля трехфазного электродвигателя насосной установки. Его работа основана на анализе электрических параметров, характеризующих состояние двигателя, питающей сети и текущей нагрузки.
