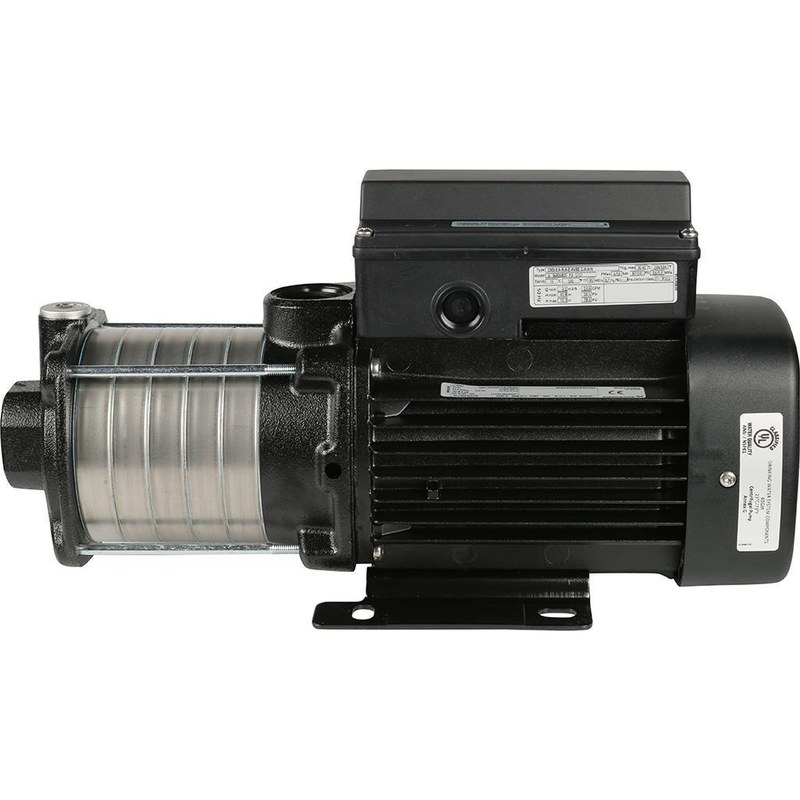

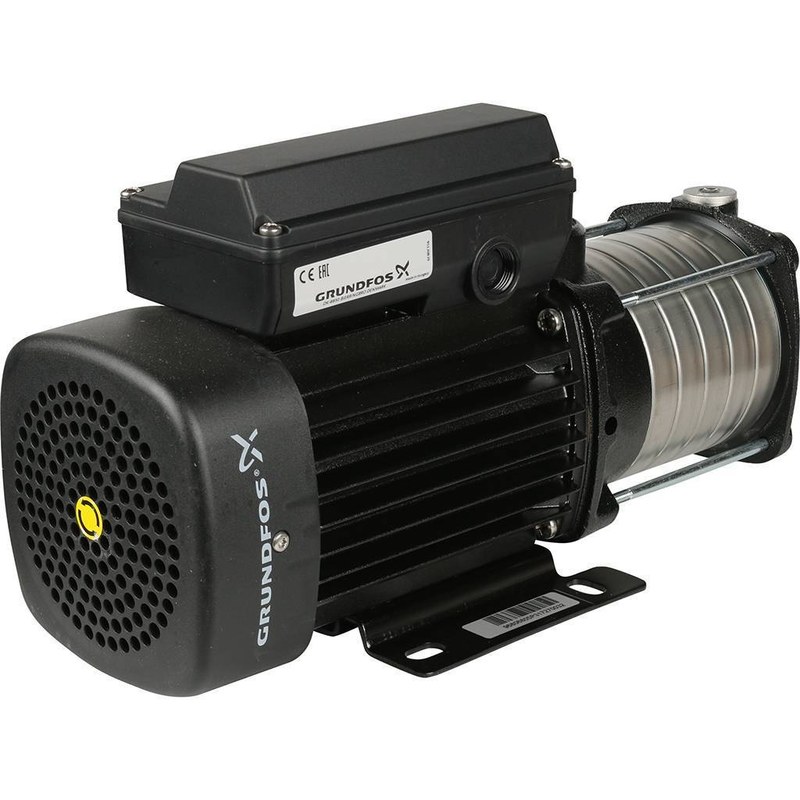

Компактный насос Grundfos CM3 с высокой эксплуатационной надежностью
Grundfos CM3 относится к горизонтальным многоступенчатым центробежным насосам для перекачивания чистых жидкостей без твердых абразивных включений. Оборудование применяется в водоснабжении, повышении давления, охлаждении, водоподготовке и технологической циркуляции. Индекс CM обозначает компактную модульную конструкцию, а цифра 3 характеризует типоразмер по производительности. Серия рассчитана на устойчивую работу при корректном заполнении гидравлической части и соблюдении допустимых температурных и нагрузочных режимов.
Технические характеристики
Ниже перечислены основные параметры Grundfos CM3, которые изменяются в зависимости от числа ступеней, исполнения проточной части и установленного электродвигателя:
- номинальная подача для типоразмера CM3 составляет около 3 м3/ч,
- максимальное рабочее давление в стандартных исполнениях достигает 10 бар,
- электропитание может выполняться от сети 1×220–240 В или 3×380–415 В в зависимости от двигателя,
- мощность электродвигателя в семействе CM3 изменяется ориентировочно от 0,37 до 2,2 кВт,
- степень защиты распространенных исполнений соответствует IP55,
- присоединение к трубопроводу для ряда вариантов выполняется резьбовыми патрубками порядка 1 дюйма,
- допустимый режим работы — продолжительный S1 при заполненной гидравлической части и необходимом подпоре на всасывании.
Особенности конструкции
Grundfos CM3 выполнен по многоступенчатой центробежной схеме. На общем валу последовательно расположены рабочие колеса и направляющие аппараты. Каждая ступень передает жидкости дополнительную энергию, поэтому давление увеличивается по мере прохождения потока через гидравлический пакет. Такая компоновка позволяет получать значительный напор без увеличения диаметра рабочих колес и сохранять малые габариты агрегата. Вал насосной части соединен с электродвигателем напрямую, без ременных или цепных передач. Конкретное сочетание нержавеющей стали, чугуна и технических полимеров зависит от исполнения. Зона выхода вала герметизируется торцевым механическим уплотнением, рассчитанным на работу при постоянном контакте с перекачиваемой средой. Гидравлический пакет образует последовательные камеры, в которых кинетическая энергия потока преобразуется в давление. Электродвигатель охлаждается окружающим воздухом, поэтому вентиляционные отверстия нельзя перекрывать. Насос устанавливают горизонтально на жестком основании, а нагрузку от трубопроводов не передают на его корпус. Перед пуском рабочую полость заполняют жидкостью и удаляют воздух. Работа всухую не допускается как штатный режим, поскольку торцевое уплотнение использует жидкость для охлаждения и смазки контактных поверхностей.
Области применения
Ключевыми областями применения Grundfos CM3 являются системы, где требуется компактный насос с устойчивым напором и равномерной подачей:
- подача воды из накопительных емкостей к распределительным линиям,
- циркуляция охлаждающей жидкости в технологических установках,
- работа в составе промышленных моечных и ополаскивающих комплексов,
- подача воды к фильтрационному и вспомогательному оборудованию,
- использование в установках водоподготовки и обратного осмоса,
- перекачивание чистых технологических растворов, совместимых с материалами проточной части,
- создание стабильного давления в производственных и инженерных контурах.
Таким образом, Grundfos CM3 представляет собой компактный многоступенчатый насос для стабильной подачи жидкости и формирования повышенного давления. Последовательные рабочие колеса, направляющие аппараты, непосредственный привод и торцевое уплотнение обеспечивают устойчивую работу при верном монтаже и соблюдении допустимых режимов. Типоразмер CM3 применим в водоснабжении, охлаждении, водоподготовке и технологических линиях. Компания «Олниса» поставляет насосное и другое промышленное оборудование Grundfos для предприятий России. Поставка CM3 возможна для действующих систем, ремонтного фонда и новых объектов. «Олниса» обеспечивает поставку промышленного оборудования с документами и отправкой в регионы.
