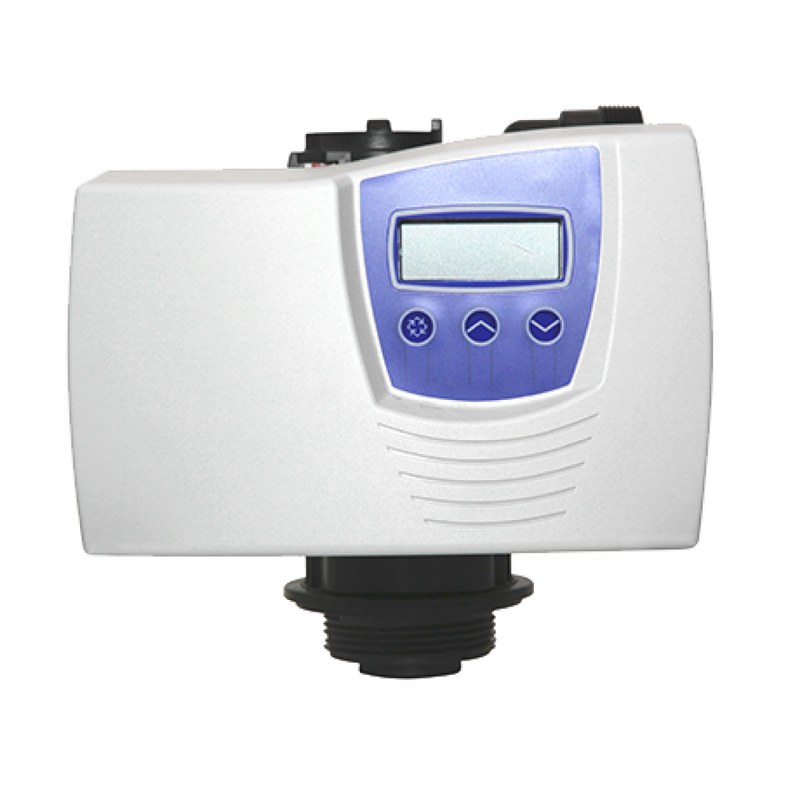

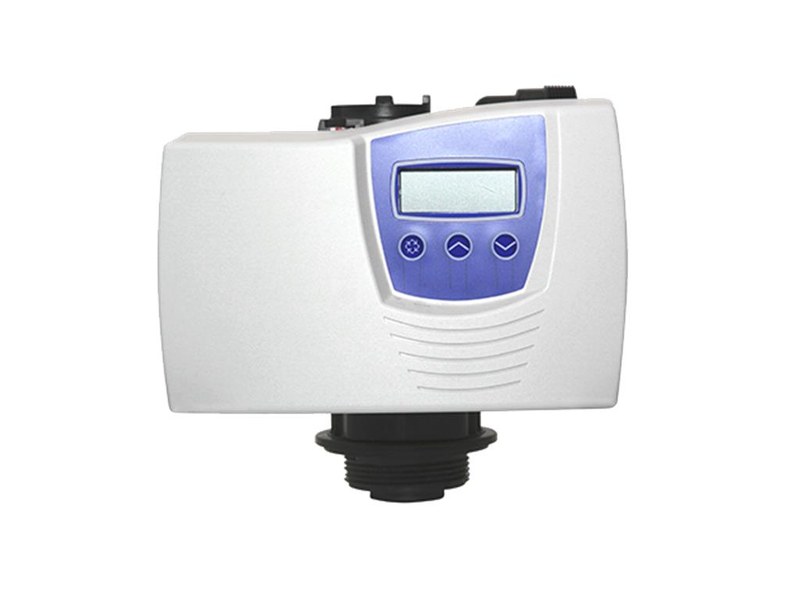

Управляющий клапан Fleck 7700 для промышленных систем водоподготовки

Автоматический клапан Fleck 7700 представляет собой высокопроизводительный управляющий узел, предназначенный для работы в составе систем фильтрации и умягчения воды. Оборудование обеспечивает управление основными технологическими процессами обработки воды, включая рабочий цикл, обратную промывку, регенерацию фильтрующего материала и переход между различными режимами эксплуатации. Конструкция клапана ориентирована на применение в бытовых и коммерческих установках, где требуется стабильное поддержание параметров водоподготовки и надежность при продолжительной эксплуатации.

Технические характеристики

Ключевыми параметрами Fleck 7700 являются конструктивные показатели гидравлической производительности, диапазоны подключения и возможности применения в составе водоочистительных систем. Основные характеристики оборудования включают:

• материал корпуса — армированный полимер с повышенной механической прочностью и устойчивостью к воздействию окружающей среды,
• тип управления — автоматический электронный контроллер с системой позиционирования рабочего поршня,
• диаметр входного и выходного подключения — 1 1/4 дюйма,
• максимальный расход при обратной промывке — до 3,6 м3/ч,
• рабочее давление — от 1,4 до 8,5 бар,
• максимальное гидростатическое давление — до 20,7 бар,
• рабочая температура воды — от 1 до 43 C,
• электропитание управляющей системы — 24 В переменного тока с частотой 50 или 60 Гц,
• совместимый размер корпусов фильтров — от 6 до 24 дюймов,
• тип монтажа — верхнее расположение на корпусе фильтрующей емкости,
• количество регулируемых циклов — несколько последовательных стадий обработки воды,
• масса устройства при транспортировке — около 5 кг.

Конструкция Fleck 7700 обеспечивает высокую пропускную способность благодаря гидравлическому каналу увеличенного диаметра 1 1/4 дюйма. Производительность клапана позволяет использовать его в установках, где требуется эффективное прохождение потока воды во время рабочего режима и обратной промывки.

Особенности конструкции

Конструктивное исполнение Fleck 7700 основано на сочетании гидравлического блока и электронной системы управления. Внутри корпуса расположен рабочий поршень с уплотнительными элементами, который выполняет переключение потоков между различными каналами клапана. Перемещение поршня контролируется приводным механизмом и системой оптического определения положения, благодаря чему обеспечивается точное выполнение заданной последовательности операций. Корпус из армированного полимерного материала снижает массу оборудования и одновременно сохраняет необходимую жесткость конструкции. Материал обладает устойчивостью к воздействию воды и химически активных компонентов, которые могут присутствовать в системах водоподготовки. Верхняя установка клапана позволяет удобно интегрировать его с фильтрующими колоннами и емкостями различного объема. Принцип работы устройства заключается в автоматическом распределении потоков воды между стадиями эксплуатации. В рабочем режиме поток проходит через фильтрующую загрузку, где происходит удаление растворенных примесей или снижение жесткости воды. После достижения заданных условий контроллер переводит систему в режим регенерации, при котором выполняется последовательность промывочных операций. Основные рабочие режимы Fleck 7700 включают:

• режим фильтрации, при котором вода направляется через фильтрующий материал для удаления загрязнений,
• режим обратной промывки, обеспечивающий восстановление рабочих свойств фильтрующей загрузки направленным потоком воды,
• режим подачи реагента или регенерирующего раствора для восстановления характеристик ионообменного материала,
• режим медленной промывки для удаления остатков регенерирующего состава,
• режим быстрой промывки для окончательного удаления загрязнений и подготовки системы к работе.

Электронная система управления позволяет задавать последовательность операций и контролировать положение внутренних элементов клапана. Применение быстросъемных соединительных элементов упрощает конструкцию узла и обеспечивает удобство технического обслуживания оборудования.

Области применения

Fleck 7700 используется в различных системах обработки воды, где требуется автоматическое управление технологическими процессами фильтрации и регенерации. Основные направления применения оборудования:

• системы умягчения воды для снижения концентрации солей жесткости,
• фильтрационные установки для очистки воды от механических и химических примесей,
• коммерческие установки водоподготовки в зданиях различного назначения,
• оборудование для подготовки технической воды,
• системы с ионообменными фильтрующими материалами,
• автоматизированные комплексы очистки воды с периодической регенерацией загрузки.

Благодаря сочетанию высокой пропускной способности, автоматического управления и универсальности подключения клапан подходит для использования в установках, где необходима стабильная работа без постоянного ручного переключения режимов.

Таким образом, Fleck 7700 является современным автоматическим управляющим клапаном для систем водоподготовки, обеспечивающим надежное управление потоками воды и последовательностью технологических процессов. Продуманная конструкция, электронное управление и высокая пропускная способность делают оборудование востребованным решением для фильтрационных и умягчающих установок. Компания «Олниса» предлагает поставку оборудования Fleck и других промышленных компонентов для инженерных систем. В ассортименте компании представлены надежные решения для водоподготовки, автоматизации и промышленной эксплуатации, обеспечивающие предприятия качественным оборудованием от проверенных производителей.
