Тестер витой пары Fluke Networks MicroScanner2 MS2-100 с расширенными возможностями диагностики

Fluke Networks MicroScanner2 MS2-100 представляет собой измерительный прибор для диагностики и проверки низковольтных кабельных систем, используемых в современных сетях передачи данных, телефонии и видеосвязи. Устройство объединяет функции кабельного анализатора, тестера целостности проводников и средства поиска неисправностей в едином компактном корпусе. Прибор предназначен для определения состояния витых пар, выявления ошибок коммутации, контроля параметров Ethernet-соединений и проверки различных типов медных линий. Конструкция MicroScanner2 MS2-100 ориентирована на быстрое получение полной информации о кабеле без необходимости применения нескольких отдельных измерительных устройств.

Технические характеристики

Ключевые параметры Fluke Networks MicroScanner2 MS2-100 определяют возможности прибора при работе с различными видами кабельной инфраструктуры. Устройство поддерживает диагностику медных линий связи с разъемами RJ45, RJ11 и коаксиальными соединениями через F-коннектор. Тестер выполняет измерения длины кабеля с максимальным диапазоном до 460 м и разрешением 0,3 м, а точность измерений составляет ±4 % или ±0,6 м в зависимости от условий эксплуатации. Основные технические характеристики включают следующие параметры:

• Тип проверяемых линий — витая пара UTP, FTP, SSTP, телефонные кабели и коаксиальные линии с сопротивлением 50 Ом, 75 Ом и 93 Ом,
• Поддерживаемые сетевые стандарты — Ethernet 10BASE-T, 100BASE-TX и Gigabit Ethernet 1000BASE-T,
• Проверяемые неисправности — обрыв жил, короткое замыкание, неправильное подключение пар, перепутанные проводники и расщепленные пары,
• Количество поддерживаемых удаленных идентификаторов — до 7 адаптеров идентификации кабеля,
• Продолжительность автономной работы — около 20 часов при стандартном режиме эксплуатации,
• Степень защиты конструкции — соответствие требованиям IEC 61010-1 для измерительного оборудования,
• Габаритные размеры корпуса — 7,6 × 16,3 × 3,6 см.

Особенности конструкции

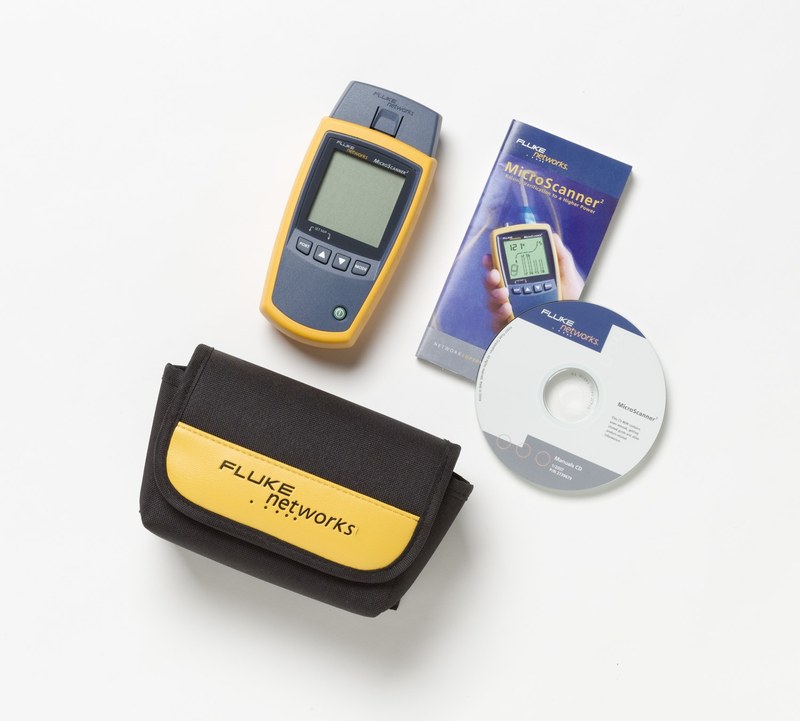

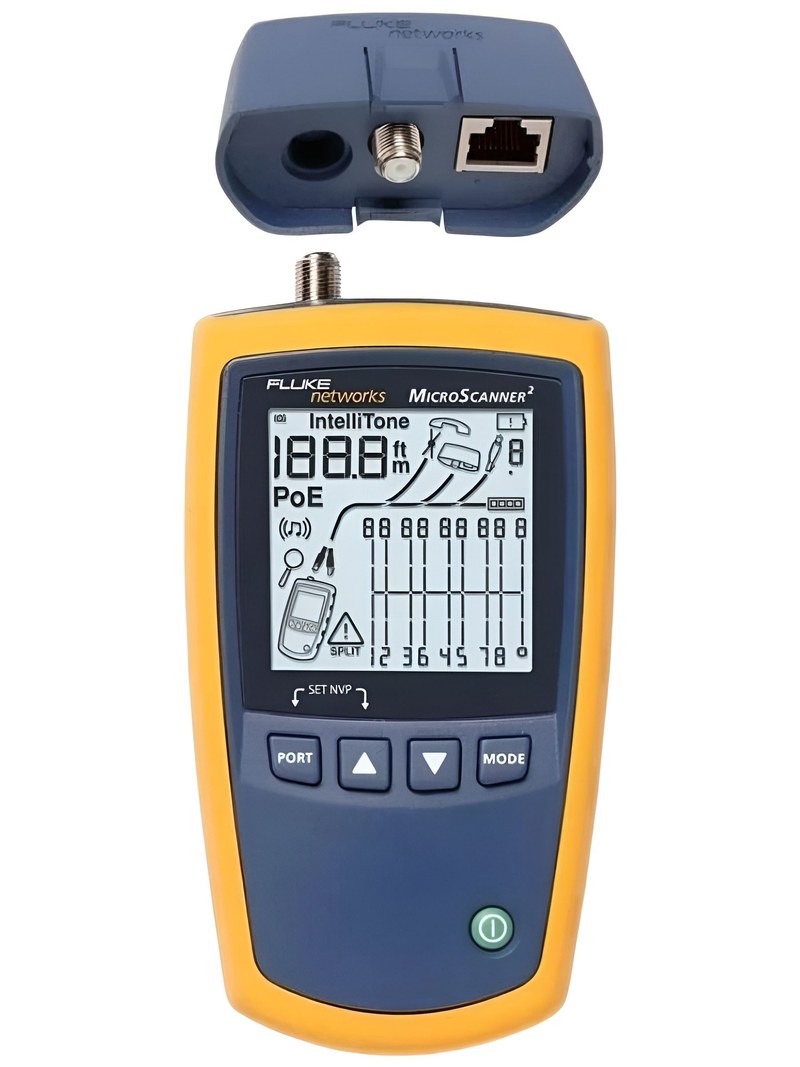

Конструкция Fluke Networks MicroScanner2 MS2-100 выполнена с учетом требований к мобильному применению при диагностике кабельных систем. Корпус прибора имеет прочное исполнение с защитными элементами, обеспечивающими устойчивость к механическим воздействиям при эксплуатации на объектах связи и в промышленных помещениях. На лицевой панели расположен крупный жидкокристаллический дисплей с подсветкой, который позволяет одновременно отображать несколько групп измерительной информации. Принцип работы устройства основан на анализе электрических характеристик кабельной линии и передаче тестовых сигналов через подключенный интерфейс. При проведении проверки прибор формирует диагностические импульсы, принимает ответные сигналы и определяет состояние отдельных жил, расположение пар и наличие повреждений. Для измерения длины используется технология определения времени прохождения сигнала по проводникам с последующим расчетом расстояния до места изменения характеристик линии. Одной из важных конструктивных особенностей является встроенная система IntelliTone, которая позволяет выполнять трассировку кабелей с использованием цифрового и аналогового тонального сигнала. Такой принцип работы помогает определять нужный кабель среди большого количества линий, проложенных в распределительных шкафах и кабельных трассах. Прибор также поддерживает проверку наличия питания PoE стандарта 802.3af, что позволяет определить присутствие устройств, передающих питание через Ethernet-линию. Функциональные режимы работы MicroScanner2 MS2-100 включают:

• Проверка схемы распайки Wiremap с отображением последовательности подключения каждой жилы кабеля,
• Измерение длины кабельной линии с расчетом расстояния до возможного повреждения,
• Идентификация удаленных адаптеров для определения конкретного кабельного направления,
• Обнаружение активных Ethernet-портов с отображением скорости соединения,
• Формирование аналогового тонального сигнала для совместимости с различными приемниками,
• Проверка телефонных линий с определением состояния низковольтных цепей.

Области применения

Fluke Networks MicroScanner2 MS2-100 используется в системах построения и обслуживания структурированных кабельных сетей, где требуется оперативное выявление ошибок соединения и контроль состояния медных коммуникаций. Компактные размеры и широкий набор измерительных функций позволяют применять прибор на различных объектах с разветвленной сетевой инфраструктурой. Основными направлениями использования являются:

• Проверка линий Ethernet категории Cat 5e, Cat 6 и аналогичных медных систем передачи данных,
• Контроль телефонных линий с разъемами RJ11,
• Поиск повреждений в кабельных трассах большой протяженности,
• Определение ошибок монтажа витой пары после прокладки коммуникаций,
• Контроль соединений в телекоммуникационных шкафах и распределительных узлах,
• Техническое обследование сетевой инфраструктуры перед вводом оборудования в эксплуатацию.

Таким образом, Fluke Networks MicroScanner2 MS2-100 является многофункциональным прибором для контроля параметров медных кабельных систем и диагностики сетевых соединений. Благодаря сочетанию измерительных возможностей, надежной конструкции и удобного отображения данных устройство применяется для эффективной проверки коммуникационной инфраструктуры. Компания «Олниса» предлагает поставку Fluke Networks MicroScanner2 MS2-100 и промышленного оборудования ведущих производителей. В каталоге компании доступны современные измерительные решения для предприятий, телекоммуникационных объектов и производственных систем. «Олниса» обеспечивает поставку оригинального оборудования, отвечающего требованиям профессиональной эксплуатации.
