Кабельный трассоискатель Fluke Networks Pro3000 для эффективной диагностики сетей
Fluke Networks Pro3000 представляет собой специализированный комплект для идентификации, трассировки и проверки медных кабельных линий в телекоммуникационных системах. Оборудование используется для определения расположения отдельных проводников, поиска нужных пар в кабельных пучках и контроля целостности соединений. Комплект построен на основе аналогового генератора тонального сигнала и индукционного пробника, которые работают совместно для точного обнаружения заданного кабеля. Технология SmartTone обеспечивает изменение характера звукового сигнала при проверке выбранной пары, благодаря чему оператор может подтвердить соответствие линии без визуального доступа к каждому проводнику.
Технические характеристики
Ключевые технические параметры Fluke Networks Pro3000 определяют возможности оборудования при проведении операций поиска и проверки кабельных соединений. Комплект включает генератор аналогового сигнала и пробник с акустической индикацией обнаруженного тона. Основные характеристики оборудования:
- тип устройства — аналоговый генератор тона с индукционным пробником для трассировки кабелей,
- технология идентификации — SmartTone с пятью различными вариантами тонального сигнала,
- дальность передачи тонального сигнала — до 16 км на большинстве типов кабелей,
- частота постоянного тонального режима — 1000 Гц,
- частота переменного тонального режима — 1000/1500 Гц,
- выходная мощность генератора в режиме тона — 8 дБм при нагрузке 600 Ом,
- выходное напряжение в режиме проверки целостности — 8 В постоянного тока при использовании свежей батареи,
- защита от перенапряжения в режиме генерации и проверки полярности — до 60 В постоянного тока,
- источник питания генератора — щелочная батарея 9 В,
- источник питания пробника — щелочная батарея 9 В,
- рабочий температурный диапазон — от -20 C до +60 C,
- температура хранения — от -40 C до +70 C,
- размеры генератора — 6,9 × 6,1 × 3,6 см,
- размеры пробника — 24,9 × 4,1 × 3,3 см,
- разъем подключения пробника — аудиоразъем 3,5 мм,
- тип управления генератором — переключатель режимов Continuity/Tone и кнопочный выбор вариантов сигнала,
- тип управления пробником — кнопка включения и регулировка громкости,
- элементы подключения генератора — зажимы типа «игольчатый контакт» и разъем RJ-11,
- индикация работы — светодиодные индикаторы режима тона и проверки целостности,
- способ передачи сигнала — аналоговая модуляция по кабельным проводникам.
Особенности конструкции

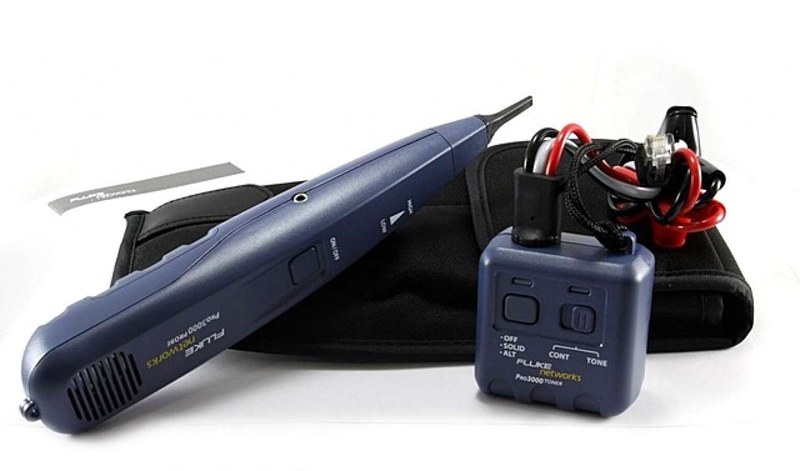

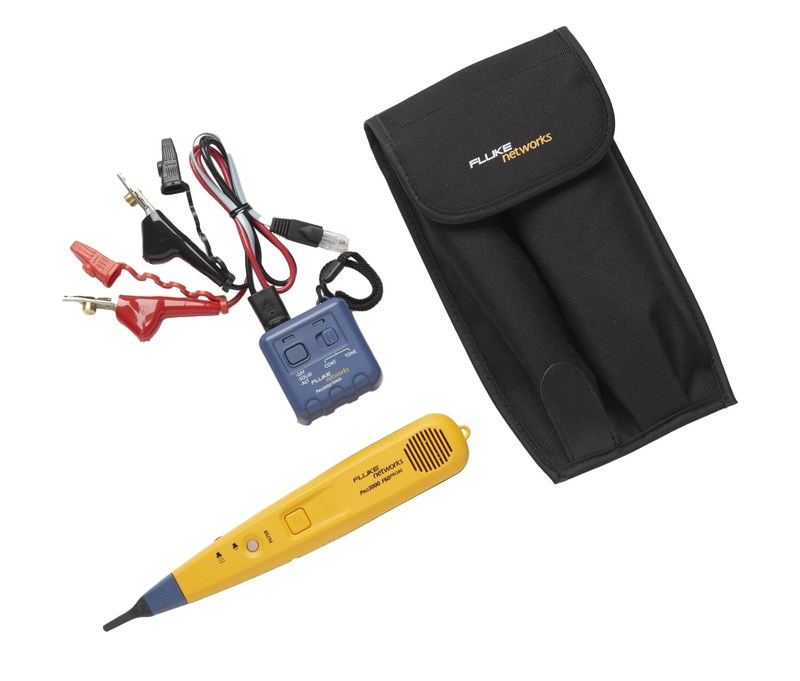

Конструкция Fluke Networks Pro3000 объединяет генератор и пробник в единый измерительный комплект, предназначенный для оперативного определения кабельных линий. Генератор подключается к исследуемой паре через контактные зажимы или телефонный разъем RJ-11, после чего формирует электрический сигнал, распространяющийся по проводнику. Пробник улавливает наведенный сигнал и преобразует его в звуковую индикацию, позволяя определить расположение нужной линии среди большого количества кабелей. Главной особенностью конструкции является технология SmartTone, которая использует изменение тонального рисунка для подтверждения выбранной пары. При замыкании проводников на противоположном конце кабельной линии частота и последовательность звукового сигнала изменяются, создавая дополнительный способ проверки правильности идентификации. Такой принцип работы снижает вероятность ошибки при поиске кабелей в распределительных шкафах и монтажных узлах.
Генератор оборудован переключателем выбора режима проверки непрерывности или передачи тона. В режиме Continuity устройство позволяет контролировать наличие электрической связи между проводниками, а режим Tone используется для подачи поискового сигнала. Светодиодная индикация отображает активное состояние оборудования и выбранный режим работы. Пробник имеет эргономичный корпус вытянутой формы, что облегчает доступ к кабельным группам внутри шкафов и монтажных конструкций. Регулировка громкости позволяет адаптировать уровень звукового сигнала под условия эксплуатации. Съемный наконечник обеспечивает удобство обслуживания и возможность замены контактного элемента при длительной эксплуатации. Система питания построена на стандартных батареях 9 В, благодаря чему оборудование сохраняет мобильность и может использоваться на объектах без постоянного подключения к электросети. Защита входных цепей генератора рассчитана на работу в условиях возможного появления постороннего напряжения до 60 В постоянного тока в соответствующем режиме проверки.
Области применения
Fluke Networks Pro3000 применяется в различных направлениях, связанных с монтажом, контролем и обслуживанием кабельной инфраструктуры. Основными сферами использования являются:
- поиск и идентификация медных кабелей в распределительных шкафах,
- трассировка телефонных линий и коммуникационных проводников,
- определение отдельных пар в многожильных кабелях,
- проверка целостности низковольтных соединений,
- контроль правильности коммутации кабельных линий,
- обслуживание структурированных кабельных систем,
- поиск скрытых проводников в монтажных каналах,
- проверка соединений при установке сетевой инфраструктуры,
- определение расположения кабелей в пучках большой плотности,
- диагностика пассивных линий передачи данных.
Таким образом, Fluke Networks Pro3000 является функциональным инструментом для трассировки и идентификации кабельных линий, сочетающим надежную аналоговую технологию генерации сигнала и удобную конструкцию пробника. Оборудование обеспечивает эффективное выполнение задач по поиску проводников, проверке соединений и контролю кабельной инфраструктуры. Компания «Олниса» предлагает поставку промышленного оборудования и профессиональных измерительных приборов Fluke Networks для предприятий различных отраслей. В каталоге компании представлены современные решения для оснащения объектов надежными инструментами контроля, диагностики и технического обслуживания. «Олниса» осуществляет поставку оборудования с необходимыми техническими характеристиками для применения в промышленных и инженерных системах.
