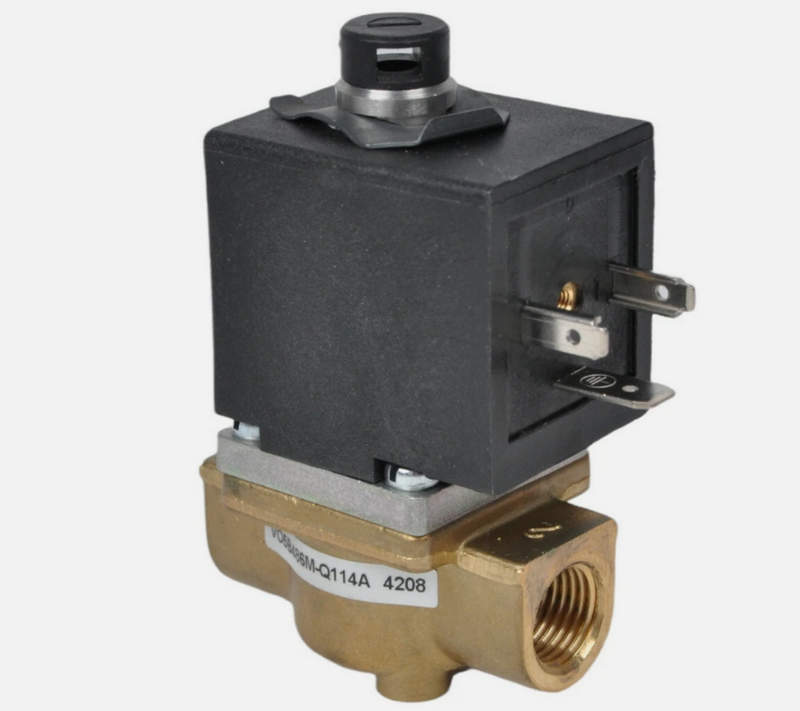

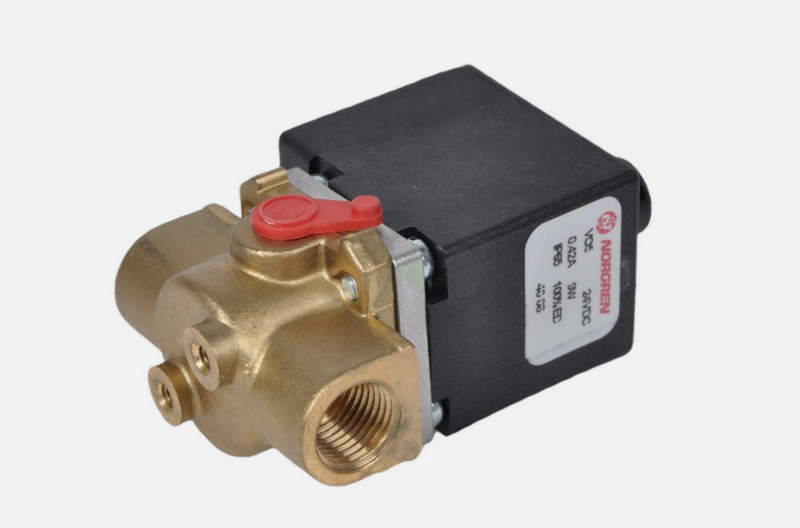

Компактный и быстрый электромагнитный клапан Norgren V05B486M-Q114A для точного распределения воздуха

В автоматизированных пневматических системах промышленного оборудования важную роль играют компоненты, отвечающие за управление потоками воздуха. Одним из таких ключевых элементов является электромагнитный клапан.

Технические характеристики электромагнитного клапана

Перед началом анализа особенностей конструкции, важно ознакомиться с базовыми техническими параметрами модели Norgren V05B486M-Q114A, поскольку именно они определяют область её применения:

• Тип устройства — электромагнитный распределительный клапан;
• Форм-фактор исполнения — модульный, под монтаж на базовую плиту;
• Функциональность — 5/2, с двумя устойчивыми положениями;
• Тип управления — электрическое, посредством катушек с электромагнитами;
• Рабочее напряжение катушки — 24 В DC (постоянного тока);
• Расход воздуха — до 800 л/мин (при давлении 6 бар);
• Рабочее давление — от 2 до 8 бар;

• Тип соединений — через базу или плиту (в зависимости от конфигурации);
• Материалы корпуса — алюминиевый сплав с защитным покрытием;
• Класс защиты — IP65 при наличии соответствующего разъёма;
• Температурный диапазон эксплуатации — от –5 C до +50 C;
• Время переключения — менее 20 мс;
• Ресурс — до 50 миллионов циклов с сохранением характеристик;
• Вес клапана — ориентировочно 160–180 г (без катушки);
• Совместимость — с распределительными плитами серии V50/V51 Norgren.

Данные параметры делают рассматриваемую модель универсальной для работы в стандартных условиях эксплуатации большинства пневмосистем.

Конструктивные и эксплуатационные особенности

Модель Norgren V05B486M-Q114A относится к серии компактных электропневматических клапанов, разработанных для применения в распределительных системах с возможностью плотной модульной сборки. Конструктивно клапан выполнен в виде моноблока с внутренними каналами, которые соединяются с базовой плитой через уплотняющие элементы. Подключение осуществляется за счёт встроенных уплотнений и винтового крепления, что ускоряет монтаж и облегчает обслуживание.

Катушки клапана съёмные, что позволяет производить их замену без демонтажа всего узла. Каждая катушка фиксируется защёлкой и может быть оснащена светодиодной индикацией с функцией защиты от перенапряжения. Корпус клапана выполнен из анодированного алюминия, устойчивого к коррозии и агрессивным средам, в то время как внутренние элементы, включая плунжер и пружины, изготовлены из нержавеющей стали с тефлоновым покрытием для увеличения ресурса. Особенностью данной модели является двусторонняя фиксация положения золотника, обеспечивающая стабильность и независимость от импульсов управления после переключения. Это особенно актуально для систем, где важно сохранить текущее положение исполнительного механизма даже при пропадании питания.

Принцип действия и режимы работы

Электромагнитный клапан Norgren V05B486M-Q114A функционирует на основе классической схемы работы 5/2:

• 5 портов — два рабочих выхода (А и В), два выхлопных (R и S), один входной (P);
• 2 положения золотника — в каждом положении один из рабочих портов соединён с подачей, а другой — с атмосферой.

Принцип действия заключается в следующем: при подаче напряжения на одну из катушек срабатывает соответствующий электромагнит, втягивая якорь и перемещая золотник в нужное положение. Золотник, в свою очередь, перенаправляет потоки сжатого воздуха между портами. После снятия напряжения золотник остаётся в текущем положении (за счёт фиксации), пока не будет подан импульс на противоположную катушку.

Режимы работы клапана включают:

• Нормально нейтральный режим — оба выхода перекрыты, применяется при отсутствии сигнала;
• Импульсный переключающий режим — кратковременная активация одной катушки приводит к удержанию положения;
• Циклический режим — при последовательной подаче импульсов клапан переключается между двумя состояниями.

Благодаря наличию двух устойчивых положений, данный клапан не требует постоянного удержания сигнала, что снижает энергопотребление и повышает надёжность при перебоях питания.

Области применения электромагнитного клапана

Модель V05B486M-Q114A используется в составе пневматических систем различных отраслей:

• Автоматизированные сборочные линии на машиностроительных заводах;
• Роботизированные комплексы с пневматическими захватами;
• Станки с ЧПУ, имеющие пневматическую фиксацию и перемещение;
• Упаковочное и фасовочное оборудование;
• Пищевое производство (в неагрессивной зоне);
• Системы управления приводами в логистике и сортировке грузов;
• Пневмораспределительные станции и комплексы подачи воздуха.

Высокая надёжность, модульность и возможность плотной установки делают данный клапан особенно удобным для построения распределительных панелей и блоков в составе более крупных автоматизированных систем.

Преимущества использования Norgren V05B486M-Q114A

Преимущества использования компонента Norgren V05B486M-Q114A включают следующие моменты:

• Компактные габариты и модульная архитектура;
• Долговечность (ресурс до 50 млн циклов);
• Энергоэффективность за счёт устойчивых положений золотника;
• Быстрая и простая замена катушек;
• Поддержка стандартных напряжений управления;
• Устойчивость к загрязнённой среде и внешним воздействиям;
• Совместимость с сериями распределителей Norgren.

Таким образом, электромагнитный клапан Norgren V05B486M-Q114A представляет собой высокоэффективное решение для пневматического управления в автоматизированных установках. Его технические характеристики, стойкость к нагрузкам, простота установки и эксплуатации делают его оптимальным выбором для широкого круга производственных задач. Сотрудничество с компанией «Олниса» позволит обеспечить надёжные поставки оборудования в сжатые сроки.
