Кабель ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305 EX138967 — медная FTP-линия Cat.5e 26 AWG длиной 305 м

В сетевой линии информация передается не отдельными импульсами по одному проводнику, а разностью электрических сигналов внутри скрученной пары. Именно поэтому конструкция кабеля напрямую влияет на устойчивость связи: значение имеют диаметр меди, геометрия скрутки, наличие общего экрана и качество изоляционных материалов. ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305 EX138967 относится к экранированным кабелям категории 5e и рассчитан на стационарное построение медных сегментов локальной сети. Внутри находятся четыре витые пары, то есть восемь отдельных проводников. Каждая жила выполнена из меди и имеет диаметр около 0,41 мм, соответствующий калибру 26 AWG.

Технические характеристики

Электрические и конструктивные параметры ExeGate EX138967 представлены следующим набором значений:

• номер изделия — EX138967,
• модель — Special FUTP4-C5e-CU-S26-IN-PVC-GY-305,
• категория линии — Cat.5e,
• тип экранирования — FTP,
• число витых пар — 4,
• общее количество жил — 8,
• материал токопроводящих жил — медь,
• исполнение проводника — одножильное,
• калибр — 26 AWG,
• диаметр медной жилы — около 0,41 мм,
• допуск диаметра — приблизительно ±0,02 мм,
• максимальная рабочая частота — 100 МГц,
• скорость передачи при использовании четырех пар — до 1000 Мбит/с,
• скорость передачи при использовании двух пар — до 100 Мбит/с,
• тип наружной оболочки — PVC,
• цвет оболочки — серый,
• условия применения — внутри помещений,
• общая длина — 305 м,

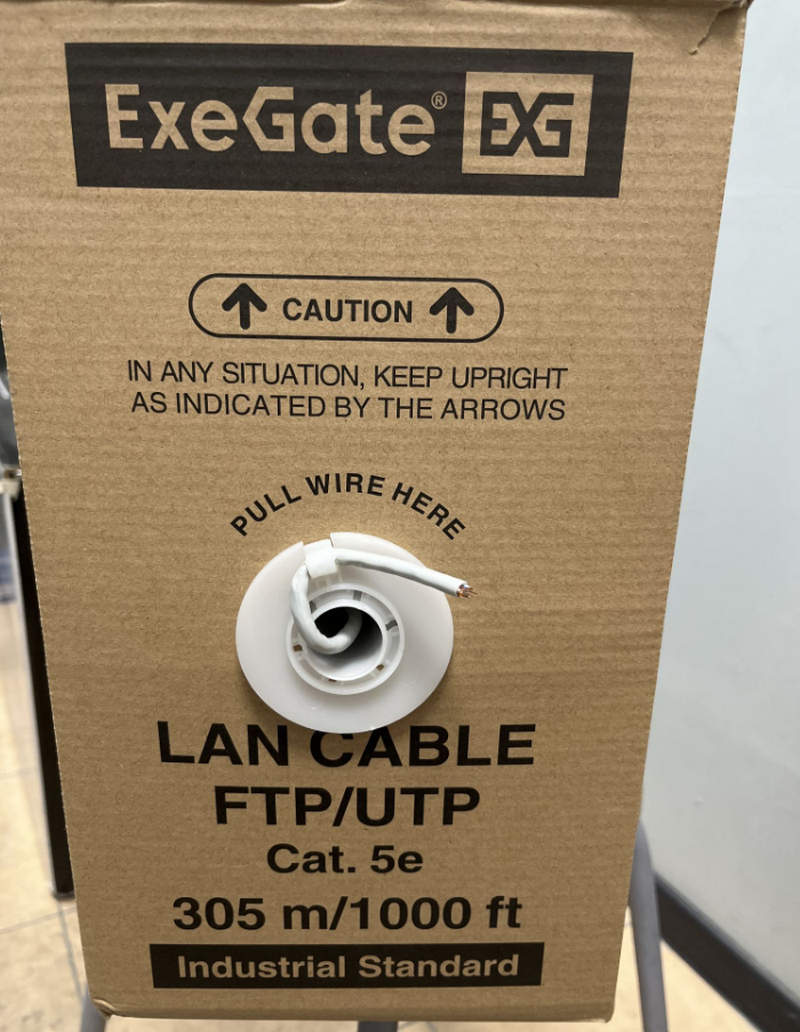

• формат упаковки — Pullbox,
• температура при прокладке — от −10 до +50 °C,
• допустимая температура эксплуатации — от −40 до +60 °C,
• ориентировочная масса коробки — около 9,6 кг,
• размер упаковки — приблизительно 255 × 368 × 364 мм,
• нормативная база — ISO/IEC 11801,
• нормативная база — IEC 61156,
• нормативная база — EN 50173,
• нормативная база — TIA/EIA 568-B.2.

Особенности конструкции устройств

Ключевым элементом кабеля являются не оболочка и не внешний экран, а сами пары. Каждый информационный канал состоит из двух изолированных медных проводников, закрученных друг относительно друга. Благодаря такой геометрии внешнее электромагнитное поле воздействует на обе жилы примерно одинаково, а приемная сторона фиксирует прежде всего разность между сигналами. Именно этот принцип позволяет витой паре передавать данные на значительное расстояние без сложной активной защиты на каждом участке линии. В EX138967 используется четыре независимые пары. Такое количество необходимо для полноценного Gigabit Ethernet, где в передаче участвуют все восемь проводников одновременно. В сетях 100 Мбит/с традиционно задействуется только часть пар, однако физически кабель содержит полный восьмижильный набор. Калибр 26 AWG соответствует сравнительно тонкому одножильному проводнику. Диаметр около 0,41 мм позволяет сделать кабель компактнее и удобнее при прокладке в каналах с ограниченным свободным пространством.

Области применения

ExeGate EX138967 предназначен для прокладки постоянных медных линий внутри зданий. Основными направлениями использования являются:

• горизонтальная подсистема СКС,
• локальные вычислительные сети,
• подключение сетевых розеток,
• соединение патч-панелей с рабочими зонами,
• офисные Ethernet-линии,
• линии IP-видеонаблюдения,
• телекоммуникационные шкафы,
• сетевые участки коммерческих помещений,
• внутренние магистрали передачи данных,
• гигабитные медные сегменты.

Компания «Олниса» поставляет сетевое, электротехническое и промышленное оборудование, включая ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305 EX138967. Заказчикам доступны технические консультации по характеристикам продукции, позволяющие уточнить категорию кабеля, калибр проводников, тип экранирования и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране.

Преимущества

К основным эксплуатационным достоинствам ExeGate EX138967 относятся:

• медные токопроводящие жилы,
• калибр 26 AWG,
• четыре полноценные витые пары,
• экран FTP,
• категория Cat.5e,
• поддержка Gigabit Ethernet,
• удобство стационарной прокладки,
• оболочка PVC,
• коробка Pullbox на 305 м,
• соответствие международным стандартам СКС.

Таким образом, ExeGate Special FUTP4-C5e-CU-S26-IN-PVC-GY-305 EX138967 представляет собой стационарный сетевой кабель, в котором электрические характеристики формируются сочетанием медных проводников 26 AWG, четырех скрученных пар и общего экрана FTP. Диаметр жилы около 0,41 мм, частотный диапазон до 100 МГц и поддержка передачи до 1 Гбит/с позволяют использовать модель в типовых сетях категории 5e.
