Сигнальные колонны EMAS: эффективные решения для контроля состояния оборудования

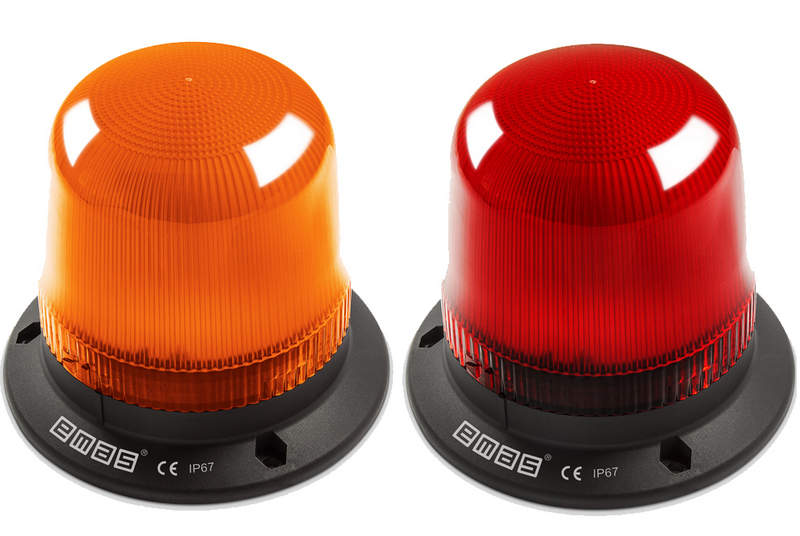

Сигнальные колонны EMAS представляют собой модульные светозвуковые устройства, предназначенные для визуального и акустического информирования персонала о состоянии оборудования, технологических линий, станков и автоматизированных установок. Их задача — быстро отображать рабочий режим, предупреждение, остановку или неисправность. Колонная конструкция объединяет несколько цветовых секций в одном корпусе и делает сигналы различимыми с разных направлений.
Технические характеристики
Ключевые параметры сигнальных колонн зависят от конкретной серии и комплектации, однако для промышленных исполнений EMAS характерны следующие технические диапазоны и рабочие показатели:
- номинальное напряжение питания световых модулей 12, 24, 110 или 220 В в зависимости от исполнения,
- питание постоянным током 12 или 24 В DC для низковольтных систем автоматики,
- питание переменным током 110 или 220–230 В AC для шкафов и машинных установок,
- частота сети для исполнений AC 50–60 Гц,
- диаметр светового модуля ориентировочно 50–70 мм в зависимости от серии,
- количество световых секций от 1 до 5 модулей,
- цвета индикации красный, желтый, зеленый, синий и белый,
- тип свечения постоянный либо мигающий,
- частота мигания ориентировочно 1–2 Гц у импульсных исполнений,
- источник света светодиодный с малым энергопотреблением,
- ресурс светодиодных элементов до десятков тысяч часов при соблюдении условий эксплуатации,
- звуковое давление встроенного зуммера ориентировочно 80–90 дБ на расстоянии 1 м,
- степень защиты корпуса обычно от IP40 до IP65 в зависимости от конструкции,
- рабочая температура ориентировочно от -20 до +50 C,
- угол визуального наблюдения до 360 вокруг вертикальной оси,
- способ монтажа на плоскую поверхность, стойку, трубчатое основание или угловой кронштейн,
- электрическое подключение через проводные выводы или клеммные соединения.
Эти параметры позволяют использовать колонны в локальных постах управления и распределенных системах сигнализации. Низковольтные исполнения подключают к ПЛК и релейным модулям, а модели на 220–230 В применяют в сетевых цепях оборудования.
Особенности конструкции

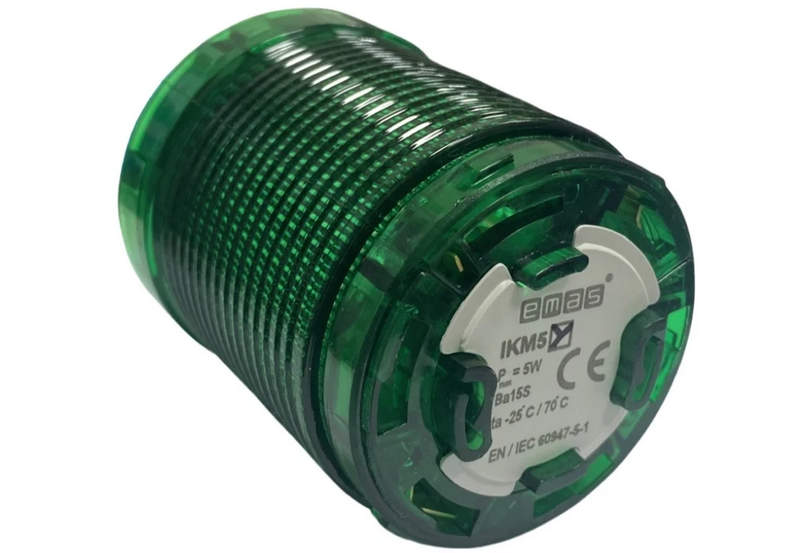

Конструктивно сигнальная колонна состоит из основания, вертикального несущего элемента, одного или нескольких световых модулей, контактных соединений и верхней крышки. Световые секции устанавливаются последовательно одна над другой, поэтому цветовой порядок обычно можно формировать в соответствии с логикой технологического процесса. Внутри каждого модуля размещается светодиодная плата, оптический рассеиватель и токоведущие элементы. Линза распределяет свет по окружности и сохраняет заметность сигнала сбоку. В модульных версиях секции соединяются поворотной фиксацией или резьбой. Основание выполняет одновременно несущую и коммутационную функцию. При наличии звукового модуля в верхней либо нижней части корпуса размещается пьезоэлектрический излучатель. Разделение цепей позволяет независимо включать модули и отображать несколько состояний объекта без отдельных ламп.
Принципы и режимы работы
Работа колонны основана на раздельной подаче управляющего напряжения на соответствующие световые и звуковые секции. Ниже рассмотрим основные режимы функционирования:
- постоянное свечение выбранного цветового модуля при активном управляющем сигнале,
- мигающая индикация для привлечения повышенного внимания,
- одновременное включение светового и звукового предупреждения,
- последовательное переключение цветов при изменении состояния оборудования,
- раздельное управление секциями от реле, контроллера или выходного модуля автоматики,
- дежурный режим с включенной зеленой индикацией при нормальной работе,
- аварийный режим с красной индикацией и при необходимости звуковым сигналом.
Смысл цветовой индикации задается проектом управления. зеленый цвет обычно связывают с нормальным режимом, желтый — с предупреждением или ожиданием, красный — с аварией или остановкой, синий и белый применяют для дополнительных технологических состояний.
Области применения
Сигнальные колонны EMAS используются там, где требуется быстрое распознавание состояния машины или процесса. К основным направлениям относятся:
- станки с числовым программным управлением,
- конвейерные и упаковочные линии,
- сборочные автоматы и роботизированные комплексы,
- распределительные шкафы и панели управления,
- насосные и компрессорные установки,
- системы контроля производственных участков,
- испытательные стенды и лабораторные установки,
- складские и транспортные механизмы,
- оборудование пищевой, машиностроительной и перерабатывающей промышленности.
Колонна особенно полезна на объектах, где оператор находится на удалении от панели управления и должен оценивать состояние оборудования визуально, не подходя непосредственно к машине.
Таким образом, сигнальные колонны EMAS являются практичным средством оперативной световой и звуковой индикации состояния промышленного оборудования. Модульная конструкция, несколько вариантов напряжения питания, круговая заметность и возможность независимого включения секций позволяют применять такие устройства в разнообразных системах автоматизации. Компания «Олниса» осуществляет поставку сигнальных колонн EMAS и другого промышленного оборудования. Поставка выполняется для предприятий, производственных организаций и объектов автоматизации, где необходимы надежные компоненты промышленной сигнализации.
