Реле напряжения DigiTOP VP-3F63A для защиты трехфазной электросети
Реле DigiTOP VP-3F63A представляет собой электронное устройство контроля параметров трехфазной электрической сети, предназначенное для автоматического отключения нагрузки при выходе напряжения за допустимые пределы, нарушении чередования фаз, обрыве одной из фаз либо возникновении выраженной асимметрии. Аппарат применяется в распределительных щитах и устанавливается на DIN-рейку. Его основная задача состоит в непрерывном измерении сетевых величин и в формировании управляющего воздействия на силовую цепь при возникновении аварийного режима.
Технические характеристики
Рабочие параметры определяют диапазон условий, в которых реле выполняет измерение, коммутацию и защитное отключение. Ниже перечислены основные технические характеристики DigiTOP VP-3F63A:
- номинальная трехфазная сеть — 380/400 В, 50 Гц,
- максимальный ток коммутируемой нагрузки — 63 А,
- контролируемое фазное напряжение — приблизительно 120–280 В,
- регулируемый нижний порог отключения — ориентировочно 120–210 В,
- регулируемый верхний порог отключения — ориентировочно 230–280 В,
- время отключения при критическом превышении напряжения — около 0,02–0,10 с,
- время отключения при пониженном напряжении — до нескольких секунд в зависимости от степени отклонения,
- регулируемая задержка повторного включения — примерно 5–600 с,
- контроль обрыва фаз — предусмотрен,
- контроль порядка чередования фаз — предусмотрен,
- контроль перекоса фаз — предусмотрен,
- индикация напряжения — цифровая, по каждой фазе,
- монтаж — на стандартную DIN-рейку 35 мм,
- рабочая температура — ориентировочно от -25 до +50 C,
- степень защиты лицевой части — типичная для модульной щитовой аппаратуры IP20,
- собственное энергопотребление электронной части — единицы ватт.
Электронная схема постоянно сравнивает измеренное напряжение каждой фазы с установленными порогами. При достижении аварийного значения управляющий алгоритм фиксирует событие и отключает встроенные силовые контакты. После восстановления нормальных параметров начинается отсчет заданной задержки включения. Дополнительно устройство выполняет контроль устойчивости фазных параметров после аварии. Перед повторным включением электроника проверяет возврат напряжения в разрешенный диапазон и отсчитывает установленную пользователем паузу. Такой алгоритм уменьшает вероятность многократных быстрых переключений при нестабильной сети и создает более предсказуемый режим питания подключенной нагрузки. Настройки сохраняются в рабочем режиме.
Особенности конструкции

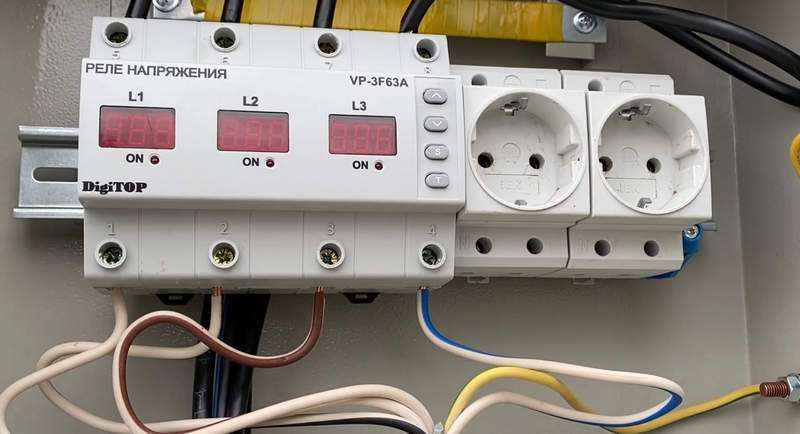

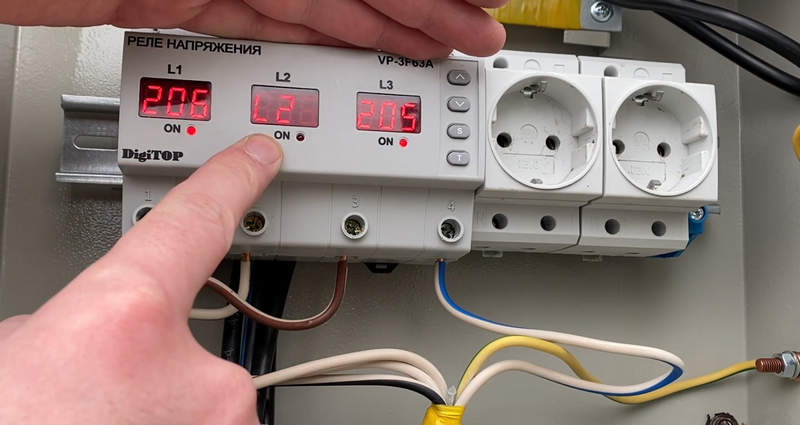

Конструкция DigiTOP VP-3F63A выполнена в модульном корпусе, рассчитанном на размещение в распределительном щите. На лицевой панели расположены цифровые индикаторы и органы задания рабочих уставок. Измерительная часть связана с микропроцессорным контроллером, который последовательно анализирует напряжение в каждой фазе, сравнивает фактические значения с заданными пределами и определяет наличие аварии.
Режимы и принцип работы
Алгоритм защиты строится на непрерывном циклическом измерении параметров сети. Ключевыми режимами работы являются:
- нормальный режим, при котором напряжения всех фаз находятся в заданных пределах и нагрузка остается подключенной,
- режим перенапряжения, при котором хотя бы одна фаза превышает верхнюю уставку и цепь отключается,
- режим пониженного напряжения, при котором напряжение одной или нескольких фаз становится ниже заданного минимума,
- режим обрыва фазы, фиксирующий исчезновение напряжения на одном из входов,
- режим нарушения чередования фаз, предотвращающий работу оборудования при неправильной последовательности L1, L2 и L3,
- режим асимметрии, при котором разница между фазными напряжениями становится выше допустимого значения,
- режим задержанного восстановления, при котором после нормализации сети нагрузка подключается только по истечении установленного времени.
Области применения
Функциональные возможности реле позволяют использовать его в бытовых, коммерческих и промышленных электроустановках. Ниже рассмотрим основные области применения:
- трехфазные распределительные щиты зданий,
- электродвигатели насосов и вентиляторов,
- компрессорное и холодильное оборудование,
- станки и производственные механизмы,
- системы вентиляции и кондиционирования,
- автоматизированные линии с чувствительными электроприводами,
- инженерные установки с повышенными требованиями к качеству питания,
- локальные электрические сети с вероятностью перекоса или обрыва фаз.
Таким образом, DigiTOP VP-3F63A представляет собой многофункциональное трехфазное реле контроля напряжения, рассчитанное на защиту оборудования от типовых нарушений параметров электросети. Сочетание регулируемых уставок, контроля фаз, цифровой индикации и задержки повторного включения позволяет использовать устройство как самостоятельный элемент щитовой автоматики. При эксплуатации необходимо учитывать ток нагрузки, пусковые режимы подключенных механизмов и фактические параметры конкретной версии изделия. Компания «Олниса» осуществляет поставку реле DigiTOP VP-3F63A и другого промышленного электротехнического оборудования. Поставка организуется для предприятий, монтажных организаций и коммерческих объектов в различных регионах. «Олниса» обеспечивает поставку промышленной аппаратуры, применяемой в системах электроснабжения, автоматизации и защиты оборудования.
