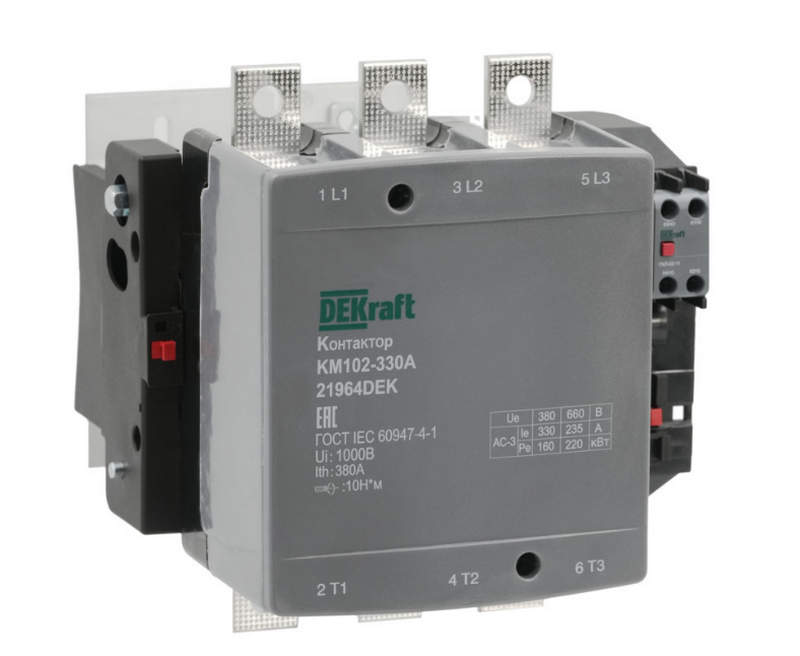

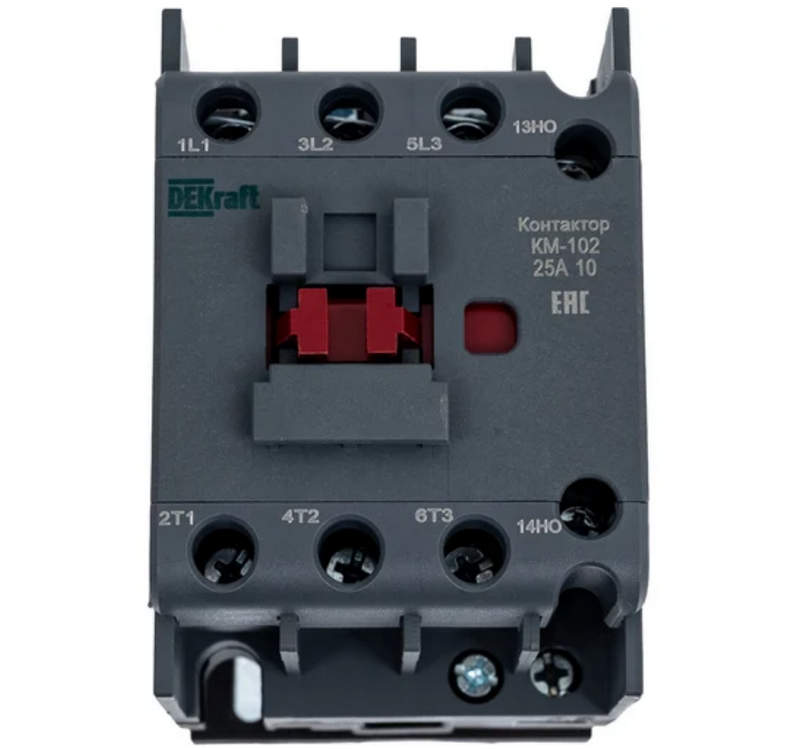

Контактор DEKraft AC-3: надежное управление электродвигателями и силовыми нагрузками

Контакторы DEKraft AC-3 относятся к категории низковольтной коммутационной аппаратуры, предназначенной для управления электрическими нагрузками с повышенными требованиями к надежности включения и отключения. Данное оборудование применяется для коммутации асинхронных электродвигателей с короткозамкнутым ротором в нормальных рабочих режимах, когда требуется частое дистанционное управление силовыми цепями. Серия контакторов DEKraft AC-3 включает устройства с трехполюсной конструкцией, рассчитанные на различные токовые нагрузки и напряжения управления.

Технические характеристики

Технические параметры контакторов DEKraft AC-3 определяют возможности их применения в различных электрических установках. Оборудование рассчитано на работу в трехфазных сетях переменного тока и обеспечивает стабильную коммутацию нагрузок категории применения AC-3. Основными техническими характеристиками являются:

• трехполюсное исполнение с количеством силовых контактов 3P,
• категория применения AC-3 для управления электродвигателями,
• допустимая мощность подключаемого двигателя до нескольких десятков киловатт в зависимости от номинального тока,
• наличие вспомогательных контактов 1НО или 1НО+1НЗ для организации цепей управления,
• рабочий диапазон температуры окружающей среды от -5 C до +40 C,
• механическая износостойкость до нескольких миллионов циклов включения и отключения.

Принцип работы контактора DEKraft AC-3 основан на взаимодействии электромагнитного привода и контактной системы. При активации управляющей цепи катушка создает магнитный поток, притягивающий подвижную часть магнитопровода. В результате происходит замыкание главных контактов, через которые проходит ток нагрузки. После прекращения подачи напряжения возвратная пружина размыкает цепь и обеспечивает безопасное отключение оборудования. Конструкция контактора предусматривает разделение управляющей и силовой частей. Небольшой ток катушки управления позволяет дистанционно контролировать коммутацию мощных потребителей, снижая нагрузку на элементы автоматизации. Силовая контактная группа рассчитана на многократное включение электрических цепей электродвигателей без снижения эксплуатационных характеристик.

Особенности конструкции

Конструкция контакторов DEKraft AC-3 разработана с учетом требований к промышленной коммутационной аппаратуре. Основными элементами устройства являются электромагнитная система, неподвижные и подвижные контакты, дугогасительные камеры, корпус из электроизоляционного материала и вспомогательные контактные блоки. Магнитопровод изготовлен таким образом, чтобы уменьшать потери энергии и обеспечивать надежное срабатывание при различных режимах эксплуатации. Контактная система выполнена из материалов с высокой электрической проводимостью и устойчивостью к нагреву. При коммутации двигательных нагрузок возникают переходные процессы и электрическая дуга, поэтому в конструкции предусмотрены элементы для ее эффективного гашения. Дугогасительная камера снижает воздействие электрического разряда на рабочие поверхности контактов и увеличивает срок службы аппарата. Дополнительные контакты позволяют использовать DEKraft AC-3 в автоматизированных схемах управления. Они применяются для передачи сигналов состояния, организации самоподхвата, подключения цепей блокировки и взаимодействия с другими устройствами промышленной автоматики. К основным конструктивным особенностям относятся:

• электромагнитный привод с надежным механизмом включения,
• трехполюсная силовая контактная система,
• изолированный корпус для защиты внутренних компонентов,
• дугогасительная система для снижения износа контактов,
• универсальные варианты монтажа на DIN-рейку или монтажную поверхность,
• компактные размеры для установки в электрические шкафы.

Области применения

Контакторы DEKraft AC-3 используются в электрических системах, где требуется регулярное управление мощными потребителями. Благодаря соответствию категории AC-3 устройства эффективно работают в цепях запуска и остановки электродвигателей. Основные области применения включают:

• насосные установки и станции водоснабжения,
• компрессорное оборудование,
• конвейерные линии и производственные механизмы,
• электрические шкафы промышленной автоматизации,
• системы распределения электроэнергии,
• оборудование строительной и коммунальной инфраструктуры.

Таким образом, контакторы DEKraft AC-3 представляют собой эффективные коммутационные устройства для управления электродвигателями и промышленными электрическими нагрузками. Продуманная конструкция, надежная контактная система и широкий диапазон технических параметров позволяют использовать оборудование в различных сферах промышленной эксплуатации. Компания «Олниса» предлагает контакторы DEKraft AC-3 как часть комплексного ассортимента промышленного оборудования.
