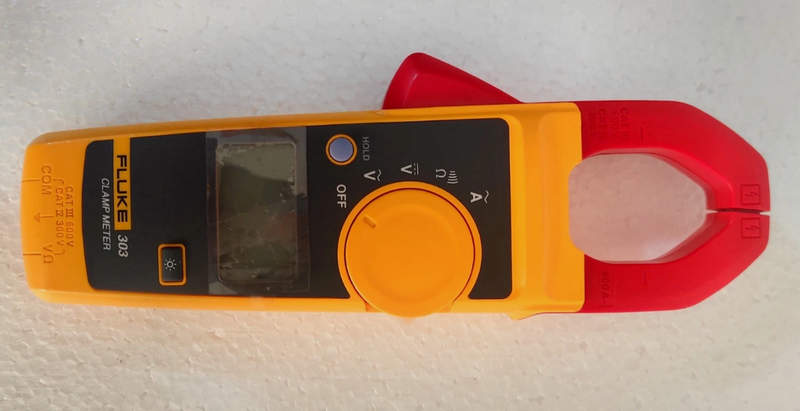

Токовые клещи Fluke 303 — точность измерений и удобство промышленной эксплуатации
Fluke 303 представляет собой компактный измерительный прибор категории токовых клещей, предназначенный для выполнения оперативного контроля электрических цепей, проверки параметров оборудования и проведения технических измерений в промышленных и эксплуатационных системах. Конструкция устройства объединяет функции измерения переменного тока, напряжения постоянного и переменного типа, сопротивления, а также проверки целостности электрических цепей. Благодаря клещевому механизму Fluke 303 позволяет выполнять измерения тока без разрыва проводника, что повышает удобство применения при диагностике силовых линий и электроустановок. Основой работы прибора является преобразование магнитного поля, создаваемого током в проводнике, в измерительный сигнал с последующей обработкой электронной схемой. Такой принцип обеспечивает возможность контроля параметров кабелей и токопроводящих элементов без непосредственного подключения измерительного канала последовательно в электрическую цепь. Эргономичный корпус, небольшой вес и расширенный набор функций делают Fluke 303 практичным инструментом для регулярного использования при обслуживании электрических систем.
Технические характеристики
Ниже перечислены основные параметры цифровых токовых клещей Fluke 303, которые определяют функциональные возможности оборудования и область его применения:
- Диапазон измерения переменного тока составляет до 600,0 А с погрешностью измерения 1,8% ±5 единиц младшего разряда,
- диапазон измерения переменного напряжения включает значения 400 В и 600 В с точностью 1,5% ±5,
- диапазон измерения постоянного напряжения составляет 400 В и 600 В с погрешностью 1,5% ±5,
- диапазон измерения сопротивления достигает 4000 Ом с точностью 1% ±5,
- режим проверки целостности цепи активируется при сопротивлении до 70 Ом,
- размер раскрытия измерительных клещей составляет 30 мм,
- габаритные размеры корпуса равны 208×58,5×28 мм,
- категория электрической безопасности соответствует CAT III 600 В,
- допустимая температура эксплуатации находится в диапазоне от 0 до 40 C,
- скорость обновления показаний дисплея превышает 2 измерения в секунду,
- питание осуществляется от двух батарей типа AA,
- комплект поставки включает измерительные щупы TL75,
- срок гарантийного обслуживания составляет 2 года.
Рабочие характеристики Fluke 303 обеспечивают выполнение базового комплекса электрических измерений в системах распределения энергии, промышленных установках и электрооборудовании различного назначения. Наличие цифрового дисплея с подсветкой позволяет считывать показания даже при недостаточном уровне освещения, а функция удержания данных Data Hold обеспечивает фиксацию полученного результата для последующего анализа.
Особенности конструкции устройства
Конструкция Fluke 303 разработана с учетом требований к мобильным измерительным приборам, используемым в условиях ограниченного пространства. Основным элементом является разъемный токовый захват с рабочим отверстием диаметром 30 мм, который позволяет размещать внутри измерительного контура кабели и проводники различных размеров. Механизм открытия и закрытия клещей рассчитан на многократное использование и обеспечивает надежную фиксацию вокруг контролируемого проводника. Корпус прибора выполнен в компактном исполнении, благодаря чему устройство удобно размещается в рабочем инструментальном комплекте. Передняя панель содержит цифровой дисплей, органы управления режимами измерения и элементы выбора функций. Электронная часть прибора выполняет обработку входных сигналов, преобразование измеряемых величин и отображение результатов в цифровом формате. В конструкции предусмотрена электрическая защита, соответствующая категории CAT III 600 В, что позволяет применять Fluke 303 для контроля распределительных электрических систем и оборудования с повышенными требованиями безопасности. Измерительные цепи рассчитаны на работу с напряжением до 600 В, обеспечивая надежное использование при диагностике низковольтных установок. К основным конструктивным решениям относятся:
- клещевой измерительный механизм для бесконтактного контроля переменного тока,
- цифровой жидкокристаллический дисплей с функцией подсветки,
- система автоматической обработки измерительных сигналов,
- кнопка удержания текущего значения Data Hold,
- компактный корпус с эргономичной формой для работы одной рукой,
- защитная изоляция измерительных входов,
- сменное питание от двух стандартных элементов AA,
- комплект измерительных проводов TL75 для подключения к электрическим цепям.
Области применения
Ниже представлены основные направления использования цифровых токовых клещей Fluke 303 в различных технических задачах:
- контроль силы переменного тока в электрических цепях промышленного оборудования,
- проверка параметров распределительных щитов и силовых линий,
- диагностика электродвигателей и приводных систем,
- измерение напряжения переменного и постоянного типа,
- проверка сопротивления электрических компонентов,
- определение наличия электрической целостности цепей,
- контроль состояния кабельных соединений и токопроводящих элементов,
- использование при техническом обслуживании электроустановок.
Принцип измерения с применением токовых клещей особенно востребован при работе с действующими электрическими системами, где требуется получить значение нагрузки без отключения оборудования. Fluke 303 позволяет выполнять измерения быстро и безопасно, сохраняя высокую информативность полученных данных.
Таким образом, Fluke 303 является функциональным измерительным прибором, сочетающим компактность, надежность и широкий набор электротехнических функций. Устройство подходит для контроля параметров электрических систем, проведения диагностических операций и выполнения повседневных измерительных задач. Компания «Олниса» предлагает поставку промышленного оборудования высокого качества, включая измерительные приборы Fluke для различных сфер применения. Мы обеспечиваем поставку современных технических решений от проверенных производителей, формируя широкий ассортимент оборудования для предприятий и производственных объектов. «Олниса» является надежным поставщиком промышленной продукции, ориентированной на эффективное оснащение технических систем.
