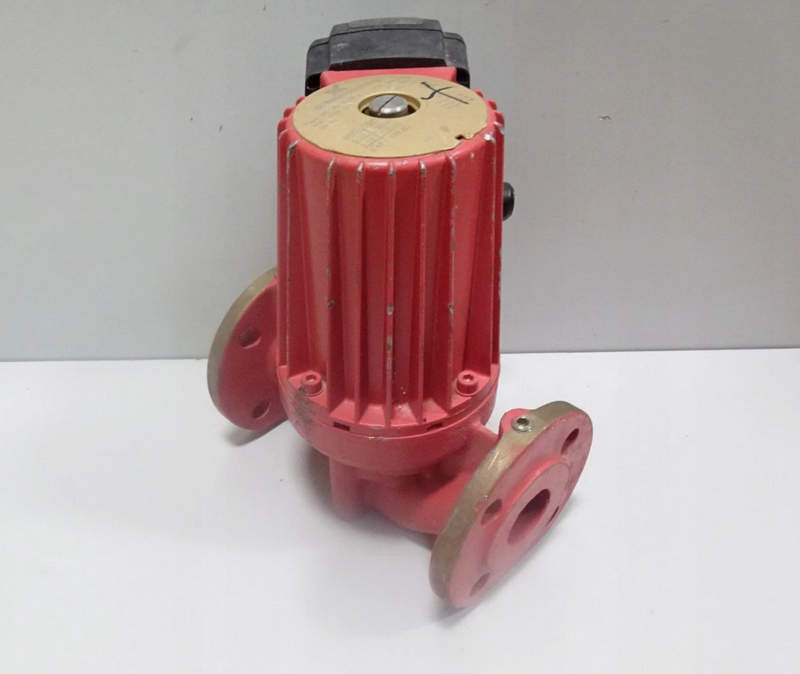

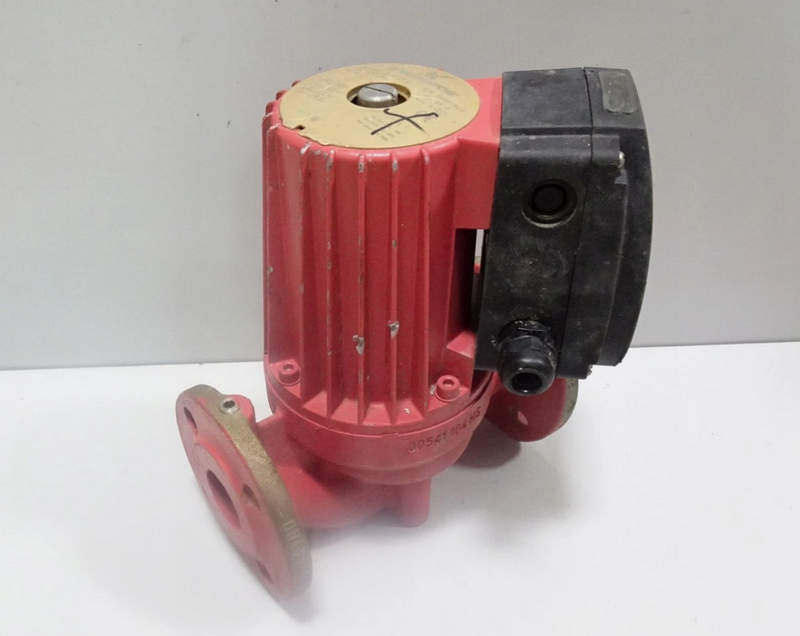

Циркуляционный насос Grundfos 60 60 2F для современных систем отопления и теплоснабжения
Циркуляционные насосы Grundfos серии 60-60/2F относятся к категории оборудования, предназначенного для принудительного перемещения теплоносителей и рабочих жидкостей в инженерных системах. Такие агрегаты используются для обеспечения стабильной циркуляции воды в контурах отопления, охлаждения и технологических установках, где требуется поддержание постоянного расхода и надежная работа гидравлической системы. Конструкция насоса предусматривает применение электродвигателя с мокрым ротором, благодаря чему основные вращающиеся элементы охлаждаются и смазываются перекачиваемой средой. Модель Grundfos 60-60/2F разработана с учетом требований к долговременной эксплуатации оборудования в закрытых и открытых системах циркуляции. Принцип работы основан на преобразовании электрической энергии двигателя в гидравлическую энергию потока за счет вращения рабочего колеса, создающего необходимый напор для перемещения жидкости по трубопроводному контуру.
Технические характеристики
Основные параметры Grundfos 60-60/2F определяют возможности применения оборудования в системах различного назначения. Насос относится к циркуляционному типу, оснащается трехскоростным электродвигателем и обеспечивает возможность выбора режима работы в зависимости от требуемого расхода жидкости. Аналогичные модели серии UPS с обозначением 60 имеют максимальный напор около 6 м, рабочее давление до 10 бар и рассчитаны на эксплуатацию с водой в температурном диапазоне до +110...+120 C. Технические характеристики насоса включают следующие параметры:
- тип оборудования — циркуляционный насос с мокрым ротором,
- максимальный создаваемый напор — до 6 м,
- производительность — до 4,8 м3/ч,
- рабочее давление системы — до 10 бар,
- количество скоростных режимов электродвигателя — 3,
- напряжение питания — 1×230 В,
- частота электрической сети — 50 Гц,
- температура перекачиваемой жидкости — от +2 C до +110 C,
- температура окружающей среды — от 0 C до +40 C,
- степень защиты корпуса двигателя — IP44,
- класс изоляции электродвигателя — F,
- материал корпуса насоса — чугун,
- материал рабочих элементов — коррозионностойкие сплавы и композитные материалы,
- тип подключения — фланцевое соединение,
- монтажная длина — 180 мм или 250 мм в зависимости от исполнения,
- рабочая среда — чистая вода и водные растворы без механических примесей.
Конструктивные параметры оборудования позволяют применять его в системах, где требуется равномерная циркуляция теплоносителя при умеренных гидравлических нагрузках. Трехступенчатое регулирование частоты вращения дает возможность изменять производительность без сложных электронных систем управления.
Особенности конструкции
Конструкция Grundfos 60-60/2F основана на использовании схемы с герметизированным мокрым ротором. В такой компоновке ротор электродвигателя расположен непосредственно в перекачиваемой жидкости, которая одновременно выполняет функции охлаждающего и смазывающего элемента. Отсутствие традиционного торцевого уплотнения вала снижает количество изнашиваемых компонентов и повышает эксплуатационную надежность агрегата. Гидравлическая часть насоса включает корпус, рабочее колесо и внутренние направляющие элементы, обеспечивающие преобразование энергии вращения в давление потока. Рабочее колесо формирует центробежное воздействие, благодаря которому жидкость перемещается от входного патрубка к выходному каналу с заданными параметрами напора. Ключевыми особенностями конструкции являются:
- герметичный насосный блок с объединением двигателя и гидравлической части,
- мокрый ротор с охлаждением рабочей жидкостью,
- трехскоростной электродвигатель для регулирования производительности,
- керамические радиальные подшипники для снижения трения,
- графитовый упорный подшипник для повышения ресурса вращающихся элементов,
- чугунный корпус с защитным покрытием от внешнего воздействия,
- компактная компоновка с минимальным количеством обслуживаемых элементов,
- тепловая защита двигателя от перегрузок,
- фланцевое соединение для надежного подключения к трубопроводам.
Работа насоса может осуществляться в трех режимах мощности. Первый режим применяется при сниженной потребности в циркуляции и позволяет уменьшить энергопотребление. Второй режим используется для стандартных условий эксплуатации с оптимальным балансом между расходом и затратами энергии. Третий режим обеспечивает максимальную производительность при повышенных гидравлических сопротивлениях системы.
Области применения
Grundfos 60-60/2F используется в инженерных комплексах, где требуется стабильное перемещение теплоносителя или технологической жидкости. Оборудование подходит для систем с постоянным или регулируемым расходом. Основными направлениями применения являются:
- системы водяного отопления жилых и промышленных зданий,
- контуры радиаторного отопления,
- системы теплоснабжения административных объектов,
- установки кондиционирования и охлаждения,
- циркуляционные контуры технологического оборудования,
- системы подготовки и распределения теплоносителя,
- локальные инженерные сети с замкнутой циркуляцией,
- оборудование коммунальной инфраструктуры.
Принцип эксплуатации насоса основан на непрерывном поддержании движения жидкости внутри системы, что способствует равномерному распределению тепловой энергии и повышению эффективности оборудования.
