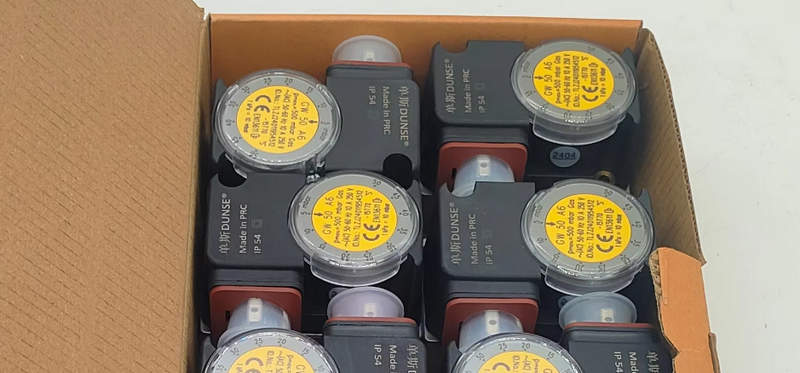

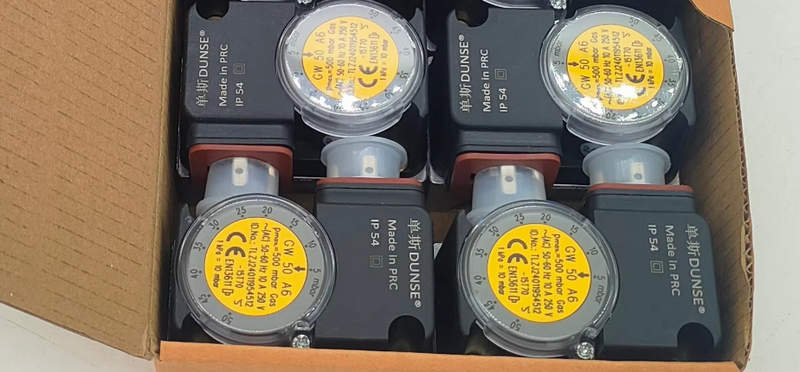

Реле давления Dungs GW A6 для контроля параметров газовых систем
Реле давления Dungs GW A6 относится к электромеханическим устройствам контроля давления газообразных сред и применяется в автоматике горелочных установок, газовых рамп, теплогенераторов. Прибор преобразует изменение давления в дискретный электрический сигнал, используемый для разрешения, блокировки. Серия GW A6 предназначена для контроля избыточного или дифференциального давления воздуха, природного газа. Основой работы служит упругая мембрана, воспринимающая давление.
Технические характеристики
Параметры реле зависят от диапазона настройки, поэтому ниже перечислены характерные значения серии Dungs GW A6.
- диапазон настройки исполнения GW 3 A6 составляет 0,7–3 мбар,
- диапазон GW 10 A6 находится в пределах 2–10 мбар,
- диапазон GW 50 A6 составляет 5–50 мбар,
- диапазон GW 150 A6 находится в пределах 30–150 мбар,
- диапазон GW 500 A6 достигает 100–500 мбар,
- максимально допустимое рабочее давление составляет до 500 мбар,
- присоединение к среде выполняется через резьбовой канал G 1/4,
- рабочая температура окружающей среды находится в диапазоне от −15 до +70 C,
- коммутационный узел выполнен на базе перекидного контакта с общим, нормально разомкнутым и нормально замкнутым выводами,
- номинальное коммутационное напряжение может достигать 250 В переменного тока,
- допустимый ток коммутации достигает нескольких ампер,
- настройка порога осуществляется механическим регулятором со шкалой,
- возврат контактов происходит автоматически после изменения давления относительно точки срабатывания.
Принципы и режимы работы
Рабочий цикл реле основан на сравнении давления с заданной уставкой. Давление через импульсный канал передаётся на мембрану. При изменении усилия мембрана перемещает внутренний механизм, воздействующий на микропереключатель. После достижения установленного значения происходит смена состояния электрических контактов. Реле применяется для разрешения пуска горелки, контроля минимального или максимального давления газа и подтверждения воздушного напора. Ключевыми режимами функционирования являются следующие.
- контроль минимального давления с отключением цепи при падении параметра ниже установленного значения,
- контроль максимального давления с изменением состояния контактов после превышения заданного порога,
- контроль наличия воздушного давления в системах наддува и вентиляции,
- формирование сигнала для цепей блокировки,
- подтверждение достижения требуемого давления перед переходом оборудования к следующему этапу цикла,
- автоматический возврат коммутационного механизма после нормализации давления.
Особенности конструкции
Конструкция Dungs GW A6 включает корпус, мембранный чувствительный элемент, пружину задания уставки, передаточный узел, микропереключатель, клеммную группу и резьбовой штуцер. Давление действует на мембрану, а настроечная пружина создаёт противоположное усилие. Изменение её предварительного сжатия позволяет устанавливать требуемую точку переключения. Механическая схема обеспечивает чёткое срабатывание контактов при достижении порога и снижает влияние медленного изменения давления на устойчивость сигнала. Клеммные выводы служат для подключения сигнальных и блокировочных цепей, а перекидной контакт позволяет применять устройство в нормально замкнутой и нормально разомкнутой логике. Компактная компоновка обеспечивает монтаж рядом с клапанами, регуляторами.
Области применения
Реле используется там, где необходимо дискретно контролировать наличие или уровень давления. Ниже рассмотрим основные области его эксплуатации.
- газовые горелочные устройства промышленного назначения,
- газовые рампы с электромагнитными клапанами и регуляторами,
- котельные установки и теплогенераторы,
- системы контроля минимального давления перед газовым клапаном,
- системы ограничения максимального давления после регулирующих устройств,
- вентиляторные и воздуходувные контуры горелок,
- печи, сушильные установки и технологические нагревательные агрегаты,
- автоматизированные системы безопасности газоиспользующего оборудования.
Таким образом, Dungs GW A6 представляет собой электромеханическое реле давления для формирования дискретного сигнала при достижении заданной уставки. Мембранный принцип измерения, механическая регулировка и перекидной контакт позволяют применять устройство для построения блокировок и контроля параметров газовых и воздушных трактов. Различные диапазоны настройки обеспечивают работу как с малыми давлениями, так и с более высокими значениями. Такая схема обеспечивает воспроизводимое переключение контактов и позволяет включать реле в последовательные защитные цепи газовых установок без внешнего измерительного модуля. Компания «Олниса» поставляет реле давления Dungs GW A6 и промышленное оборудование для систем газовой автоматики. В «Олниса» можно приобрести такие компоненты в рамках поставок оборудования для производственных, энергетических и инженерных объектов.
