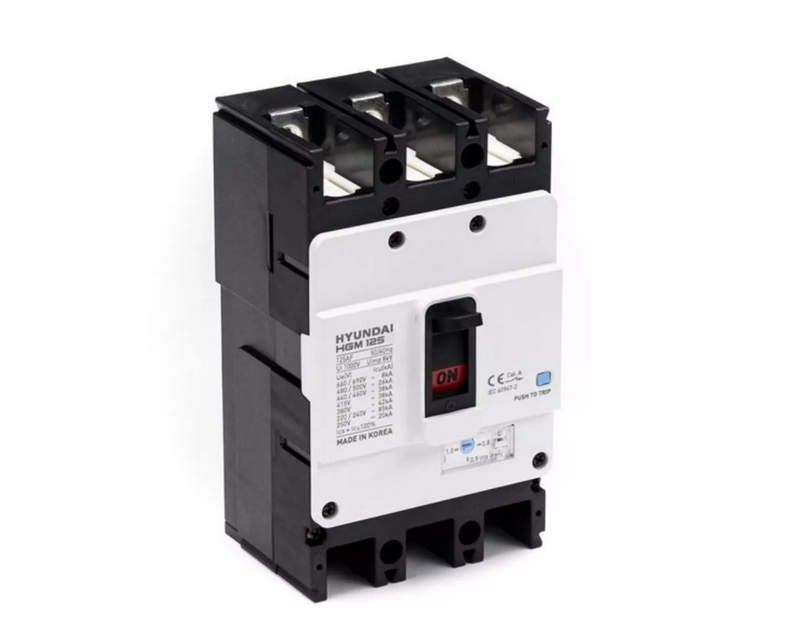

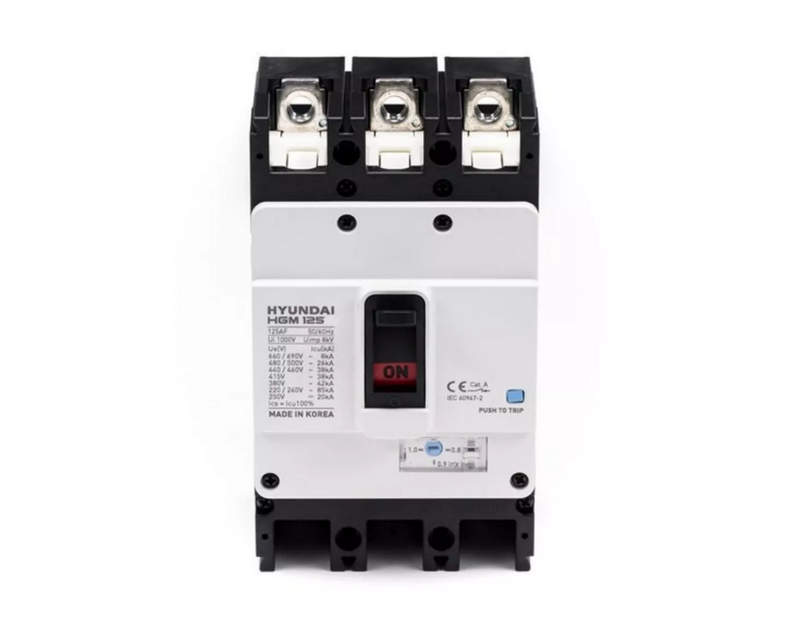

Hyundai HGM125L 80A: надежная защита сетей AC 380/415 В при токе КЗ до 55 kA

Автоматические выключатели в литом корпусе занимают ключевое место в структуре современных распределительных сетей низкого напряжения. Они обеспечивают защиту кабельных линий, электродвигателей, распределительных щитов и технологического оборудования от перегрузки, короткого замыкания и аварийных режимов работы. Модель Hyundai HGM125L 3PT4S0000C 00080F с номинальным током 64–80 А, отключающей способностью до 55 кА и рабочим напряжением AC380/415 В относится к категории аппаратов, рассчитанных на эксплуатацию в промышленных условиях с повышенными требованиями к надежности и устойчивости к токам короткого замыкания.

Общая характеристика выключателя

Hyundai HGM125L 3PT4S0000C 00080F относится к серии автоматических выключателей в литом корпусе, предназначенных для:

• защиты силовых линий от токов перегрузки,
• отключения цепи при коротком замыкании,
• коммутации номинальных рабочих токов под нагрузкой,
• селективной защиты распределительных участков,
• обеспечения электробезопасности оборудования и персонала.

Аппарат рассчитан на номинальный ток в диапазоне 64–80 А, что позволяет использовать его в системах средней мощности. Отключающая способность 55 кА свидетельствует о возможности работы в сетях с высоким расчетным током короткого замыкания, например вблизи трансформаторных подстанций или в промышленной инфраструктуре с мощными источниками питания. Рабочее напряжение AC380/415 В соответствует стандартным трехфазным сетям промышленного назначения.

Конструктивное исполнение и компоновка

HGM125L выполнен в литом корпусе, который обеспечивает:

• механическую прочность конструкции,
• защиту внутренних элементов от пыли и загрязнений,
• стойкость к тепловым и электрическим нагрузкам,
• устойчивость к вибрациям и промышленным воздействиям.

Корпус изготовлен из термостойкого изоляционного материала, рассчитанного на работу при значительных токовых и тепловых нагрузках. Внутренняя структура включает:

• силовые контакты,
• дугогасительную камеру,
• тепловой расцепитель,
• электромагнитный расцепитель,
• механизм свободного расцепления.

Силовые контакты выполнены из износостойких сплавов с высокой проводимостью. Дугогасительная камера рассчитана на быстрое рассеивание дуги при отключении тока короткого замыкания до 55 кА, что является важным параметром при защите промышленных линий.

Технические характеристики и рабочие параметры

Ключевые технические параметры аппарата включают:

• номинальный ток In: 64–80 А,
• номинальное рабочее напряжение Ue: AC380/415 В,
• отключающая способность Icu: до 55 кА,
• тип сети: трехфазная,
• категория применения: распределительные и силовые цепи.

Высокая отключающая способность 55 кА обеспечивает надежное отключение при коротком замыкании даже в системах с высоким уровнем мощности трансформатора. Это особенно важно для предотвращения разрушения оборудования и повреждения кабельных трасс. Диапазон номинального тока позволяет использовать выключатель как вводной или отходящий аппарат в распределительных щитах. Подбор уставок осуществляется с учетом расчетной нагрузки и характеристик защищаемого оборудования.

Принцип действия и защитные механизмы

Работа выключателя основана на комбинации тепловой и электромагнитной защиты.

• Тепловой расцепитель предназначен для защиты от перегрузки. При длительном превышении номинального тока происходит нагрев биметаллической пластины, что приводит к срабатыванию механизма отключения.
• Электромагнитный расцепитель реагирует на резкий скачок тока, характерный для короткого замыкания. При превышении установленного порога создается магнитное усилие, мгновенно размыкающее контакты.

Механизм свободного расцепления гарантирует отключение даже при удержании рукоятки во включенном положении. Это повышает уровень безопасности и исключает риск фиксации аппарата в аварийном режиме.

Области применения

Hyundai HGM125L 3PT4S0000C 00080F используется в следующих сферах:

• промышленные распределительные щиты,
• вводно-распределительные устройства зданий,
• машиностроительные предприятия,
• энергетические объекты,
• системы питания насосных станций,
• производственные линии с трехфазной нагрузкой,
• коммерческие объекты с высокой мощностью потребления.

Аппарат может применяться как вводной автомат или как защитный элемент отдельной линии. Благодаря высокой отключающей способности он подходит для объектов с повышенными требованиями к токовой стойкости.

Преимущества конструкции и эксплуатационные особенности

Ключевые преимущества данной модели заключаются в следующем:

• повышенная отключающая способность 55 кА,
• стабильная работа в сетях AC380/415 В,
• универсальный диапазон номинального тока 64–80 А,
• прочный литой корпус,
• надежный механизм расцепления,
• адаптация к промышленной эксплуатации.

Эксплуатационные особенности включают устойчивость к перепадам температуры, надежную фиксацию контактов, стабильность характеристик при длительной работе под нагрузкой. Аппарат может комплектоваться дополнительными аксессуарами в зависимости от конфигурации распределительного шкафа, включая вспомогательные контакты, расцепители минимального напряжения и дистанционные приводы.

Таким образом, Hyundai HGM125L 3PT4S0000C 00080F 64–80 А 55 кА AC380/415 В представляет собой надежный автоматический выключатель в литом корпусе, предназначенный для защиты трехфазных сетей промышленного назначения. Высокая отключающая способность, устойчивость к перегрузкам и конструктивная прочность делают его эффективным решением для распределительных систем с повышенными требованиями к безопасности.
