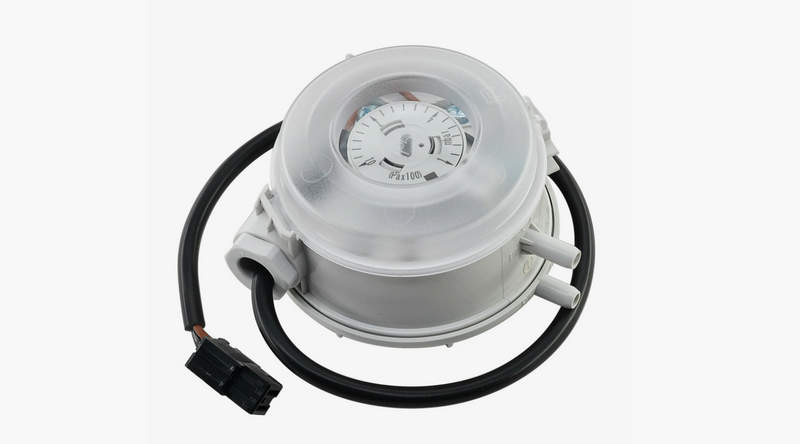

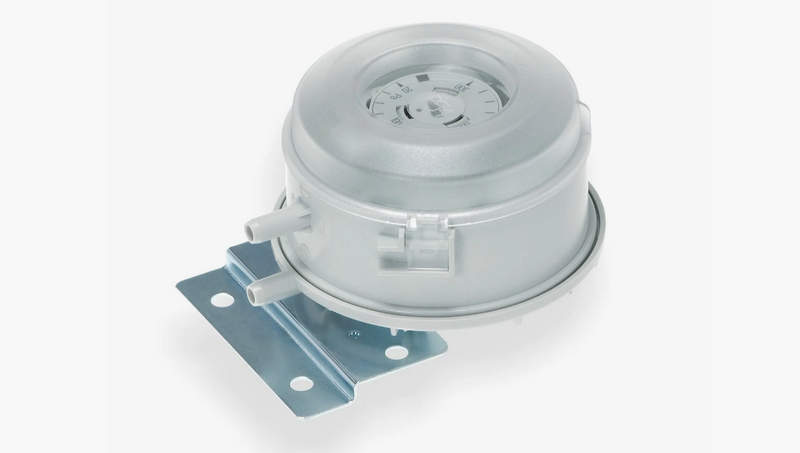

Huba Control 604 DTV 200: промышленное реле давления с высокой чувствительностью и защитой IP54

Реле давления серии Huba Control 604 DTV 200–500...2000 Pa IP54 представляет собой специализированное устройство для контроля низких перепадов давления в диапазоне от сотен до нескольких тысяч паскалей. Данный тип оборудования применяется в системах вентиляции и кондиционирования воздуха, фильтрации, мониторинга воздушных потоков и защиты технологических установок от аварийных режимов, связанных с падением или превышением давления. Модель 604 ориентирована на работу с воздухом и неагрессивными газами, отличается стабильной механической конструкцией, устойчивостью к вибрациям и компактным корпусом с классом защиты IP54. Это решение относится к категории мембранных реле давления с регулируемой уставкой и контактной группой для коммутации управляющих цепей.

Общая архитектура устройства

Реле давления серии 604 построено на базе чувствительного мембранного элемента, который реагирует на изменение дифференциального давления. Конструкция включает:

• чувствительную мембрану из эластомерного материала,
• механизм передачи усилия,
• регулировочный винт установки порога срабатывания,
• микропереключатель с коммутационными контактами,
• корпус с защитой IP54,
• штуцеры подключения импульсных линий.

Корпус выполнен из ударопрочного пластика, устойчивого к воздействию пыли и брызг воды. Конструкция ориентирована на монтаж в шкафах автоматики, на вентиляционных каналах или рядом с фильтрующими модулями.

Принцип работы

Принцип действия основан на деформации мембраны под воздействием разницы давления между двумя входами. При достижении установленного значения уставки происходит механическое перемещение толкателя, который приводит в действие микропереключатель. В зависимости от конфигурации контактов возможно:

• замыкание цепи при достижении установленного давления,
• размыкание цепи при падении давления,
• переключение между нормально замкнутым и нормально разомкнутым состоянием.

После нормализации параметров мембрана возвращается в исходное положение, а контакты переключаются обратно.

Технические характеристики и рабочие параметры

Реле давления Huba Control 604 DTV 200–500...2000 Pa рассчитано на работу в диапазоне низких дифференциальных давлений. Основные параметры включают:

• диапазон регулировки уставки от 200 до 2000 Па,
• высокая повторяемость срабатывания,
• малая зона гистерезиса,
• стабильность уставки при длительной эксплуатации.

Такие характеристики позволяют использовать устройство для контроля засоренности фильтров, контроля тяги и мониторинга воздушных потоков в системах HVAC.

Электрические параметры

Контактная группа рассчитана на коммутацию цепей управления. Характеристики включают:

• переключающий контакт,
• допустимое рабочее напряжение переменного и постоянного тока,
• устойчивость к многократным циклам коммутации,
• высокий ресурс механической части.

Реле не предназначено для прямого управления мощной нагрузкой без промежуточного контактора или реле усиления.

Защита и климатическое исполнение

Корпус имеет степень защиты IP54, что обеспечивает:

• защиту от пыли,
• защиту от брызг воды,
• стабильную работу в условиях промышленной среды,
• устойчивость к умеренным вибрациям.

Температурный диапазон эксплуатации позволяет использовать устройство как в помещении, так и в неотапливаемых зонах с умеренными климатическими условиями.

Конструктивные особенности серии 604

Мембрана выполнена из материала, обеспечивающего:

• чувствительность к низким перепадам давления,
• устойчивость к старению,
• стойкость к воздействию воздуха и неагрессивных газов,
• минимальную остаточную деформацию.

Регулировочный винт позволяет точно установить порог срабатывания. Конструкция предусматривает:

• плавную настройку,
• возможность калибровки на месте установки,
• защиту от случайного изменения параметров.

Это особенно важно при использовании реле для контроля степени загрязнения фильтров в системах вентиляции.

Функциональные возможности и режимы применения

Одно из ключевых применений — контроль перепада давления на фильтрах. При засорении фильтра возрастает сопротивление воздушному потоку, что приводит к увеличению дифференциального давления. Реле фиксирует превышение установленного порога и подает сигнал на систему автоматики. Устройство используется для:

• подтверждения наличия воздушного потока,
• контроля работы вентиляторов,
• защиты теплообменников от перегрева,
• контроля тяги в воздуховодах.

Реле может применяться для защиты технологических установок при:

• отсутствии тяги,
• перекрытии канала,
• нарушении работы вентилятора,
• аномальном падении давления.

Практические аспекты выбора и эксплуатации

При подборе реле давления необходимо учитывать:

• рабочий диапазон давления,
• тип контролируемой среды,
• температурные условия эксплуатации,
• требуемую точность,
• характер коммутационной нагрузки.

Важно обеспечить корректное подключение импульсных трубок и исключить конденсацию влаги внутри корпуса.

В целом, реле давления Huba Control 604 DTV 200–500...2000 Pa IP54 представляет собой надежное механическое устройство для контроля низких дифференциальных давлений в системах вентиляции и промышленной автоматики. Мембранный принцип работы, регулируемая уставка, степень защиты IP54 и универсальная контактная группа делают его практичным решением для задач мониторинга фильтров, контроля воздушных потоков и защиты оборудования.
