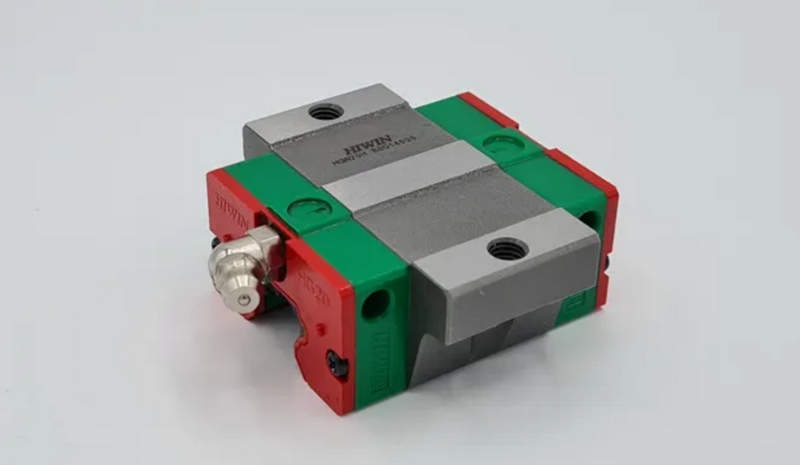

Максимальная точность и минимальный износ — преимущества HGL-20-CC

Линейные направляющие качения являются ключевым элементом современного станкостроения, робототехники и автоматизированных производственных комплексов. От их характеристик зависит точность позиционирования, плавность перемещения, жёсткость конструкции и срок службы оборудования. Серия HG от тайваньского производителя HIWIN широко применяется в задачах, где требуется сочетание высокой нагрузочной способности и стабильной геометрии при динамических нагрузках.

Ключевые технические характеристики

Основные параметры линейной каретки HGL-20-CC:

• типоразмер направляющей — 20,
• тип конструкции — фланцевая каретка удлинённого типа,
• система контакта — четырёхрядная с углом 45,
• тип тел качения — шарики из закалённой подшипниковой стали,
• материал корпуса — легированная сталь с поверхностной термообработкой,
• предварительная натяжка — стандартная,
• класс точности — стандартный, повышенный или прецизионный в зависимости от модификации,

• способ смазки — через центральный маслённый канал,
• наличие уплотнений — торцевые и боковые пылезащитные элементы,
• допустимые нагрузки — рассчитаны на средние и высокие динамические воздействия,
• рабочий температурный диапазон — соответствует промышленным стандартам эксплуатации,
• совместимость — профильная направляющая HG20.

Такая конфигурация обеспечивает устойчивую работу при многоосевых нагрузках и позволяет применять узел в вертикальных и горизонтальных компоновках.

Конструктивные особенности

Каретка HGL-20-CC построена по принципу замкнутой циркуляции шариков. Тела качения перемещаются по рабочим дорожкам направляющей и возвращаются через внутренние каналы корпуса, формируя непрерывный цикл движения. Это обеспечивает равномерное распределение контактных усилий и минимальный износ. Фланцевое исполнение корпуса даёт возможность крепления сверху с увеличенной площадью опоры. Такая геометрия повышает устойчивость к опрокидывающим моментам и снижает деформацию при нагрузках. Четырёхрядная схема контакта под углом 45 обеспечивает одинаковую несущую способность в радиальном, осевом и боковом направлениях. Благодаря этому каретка эффективно воспринимает:

• вертикальные нагрузки,
• боковые силы,
• момент относительно продольной оси,
• момент относительно поперечной оси.

Корпус проходит термическую обработку, повышающую твёрдость рабочих поверхностей. Это увеличивает срок службы при интенсивной эксплуатации и снижает риск пластической деформации дорожек качения. Система уплотнений защищает внутренние элементы от пыли, металлической стружки и влаги. Дополнительно могут применяться скребки и усиленные уплотнители для тяжёлых условий работы.

Принцип работы

Работа HGL-20-CC основана на преобразовании скольжения в качение. При перемещении каретки по рельсу шарики перекатываются между дорожками, что существенно снижает коэффициент трения по сравнению с направляющими скольжения. В процессе движения шарики проходят рабочую зону контакта, затем возвращаются через внутренние циркуляционные каналы. Это обеспечивает:

• плавный ход без рывков,
• минимальный люфт при наличии преднатяга,
• стабильную повторяемость позиционирования,
• равномерное распределение нагрузки по всей длине каретки.

Предварительная натяжка устраняет зазор между шариками и дорожками, что повышает жёсткость системы и снижает вибрации.

Преимущества использования

Применение HGL-20-CC в промышленном оборудовании обеспечивает ряд эксплуатационных преимуществ:

• высокая нагрузочная способность при компактных габаритах,
• повышенная жёсткость конструкции благодаря четырёхрядной схеме,
• равномерное восприятие нагрузок во всех направлениях,
• длительный срок службы при корректной смазке,
• низкий коэффициент трения,
• стабильная геометрия перемещения,
• возможность работы в многоосевых системах,
• совместимость с широким спектром профильных рельс HG20.

Такие характеристики делают модель универсальным решением для оборудования с высокими требованиями к точности и надёжности.

Области применения

Линейная каретка HGL-20-CC используется в различных отраслях промышленности:

• станки с ЧПУ,
• обрабатывающие центры,
• автоматические линии сборки,
• промышленные роботы,
• портальные системы,
• упаковочные машины,
• лазерные и плазменные комплексы резки,
• 3D-принтеры промышленного класса,
• измерительное оборудование.

Особенно эффективно применение в узлах, где присутствуют комбинированные нагрузки и требуется высокая повторяемость позиционирования.

Требования к монтажу и эксплуатации

Для обеспечения заявленных характеристик необходимо соблюдать правила установки и обслуживания:

• точное выравнивание направляющей по базовой поверхности,
• равномерная затяжка крепёжных элементов,
• контроль параллельности при установке нескольких рельс,
• регулярная подача смазочного материала,
• использование защитных кожухов при работе в загрязнённой среде.

Таким образом, HIWIN HGL-20-CC представляет собой надёжную линейную каретку тяжёлой серии, ориентированную на применение в системах с повышенными нагрузками и требованиями к точности. Четырёхрядная схема контакта, фланцевое исполнение корпуса и возможность работы с преднатягом формируют высокую жёсткость и стабильность перемещения. Универсальность конструкции позволяет использовать модель в широком спектре промышленного оборудования.
