Надёжный мощный резистор HS50 220R J: стабильное сопротивление и высокая термостойкость

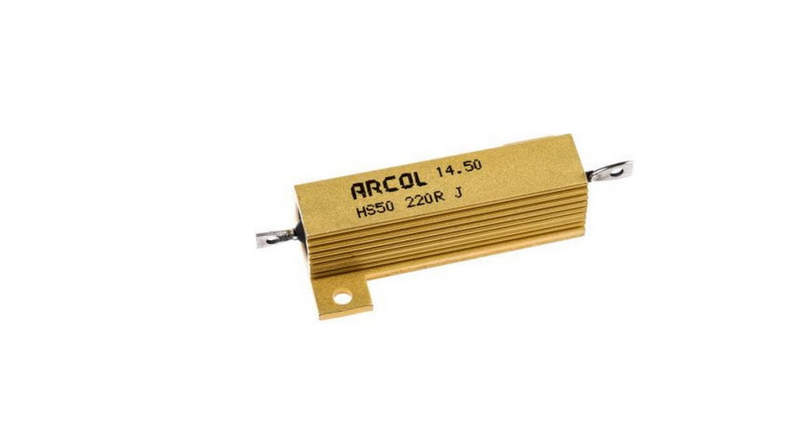

Резистор HS50 220R J относится к категории проволочных мощных резисторов в алюминиевом корпусе, предназначенных для работы в цепях с повышенной рассеиваемой мощностью и значительными тепловыми нагрузками. Данное исполнение ориентировано на применение в промышленной электронике, системах управления приводами, источниках питания, нагрузочных стендах и устройствах торможения электродвигателей. Маркировка HS50 220R J указывает на ключевые параметры изделия: серия HS, номинальная мощность 50 Вт, сопротивление 220 Ом, допуск J — ±5 %. Конструктивно резистор выполнен в алюминиевом корпусе, рассчитанном на установку на теплоотводящую поверхность, что обеспечивает стабильную работу при длительных нагрузках и повышенных температурах окружающей среды.

Конструктивные особенности и принцип действия HS50 220R J

HS50 220R J относится к проволочным резисторам, выполненным на основе нихромовой или аналогичной сплавной проволоки с высоким удельным сопротивлением и стабильными температурными характеристиками. Основные элементы конструкции включают:

• резистивный элемент на керамическом сердечнике,
• изоляционный слой с высокой теплопроводностью,
• алюминиевый корпус с монтажными отверстиями,
• выводные контакты для подключения в цепь,
• компаунд или теплопроводящую заливку для равномерного распределения тепла.

Резистивная проволока наматывается на керамическую основу, после чего узел помещается в металлический корпус, обеспечивающий механическую прочность и эффективный отвод тепла. Алюминиевый корпус выполняет функцию радиатора, при условии правильной установки на металлическую поверхность или дополнительный теплоотвод. Резистор с номинальной мощностью 50 Вт способен рассеивать заявленную мощность только при соблюдении условий монтажа. Ключевые аспекты:

• необходимость установки на металлическую пластину или радиатор,
• использование теплопроводящей пасты,
• учет температуры окружающей среды,
• возможный дерейтинг при повышенных температурах.

При отсутствии достаточного теплоотвода допустимая мощность существенно снижается. Это особенно важно в шкафах автоматики с ограниченной вентиляцией.

Электрические характеристики и параметры эксплуатации

Основные характеристики HS50 220R J включают:

• номинальное сопротивление — 220 Ом,
• допуск — ±5 %,
• номинальная рассеиваемая мощность — 50 Вт при оптимальном охлаждении,
• тип исполнения — проволочный,
• корпус — алюминиевый,
• температурный коэффициент сопротивления — характерный для проволочных элементов,
• рабочий температурный диапазон — промышленный.

Сопротивление 220 Ом позволяет использовать изделие в цепях ограничения тока, согласования уровней напряжения и формирования нагрузочных режимов. Проволочные резисторы обладают высокой устойчивостью к кратковременным импульсным перегрузкам. При этом необходимо учитывать:

• тепловую инерционность конструкции,
• время допустимой перегрузки,
• цикличность нагрева и охлаждения,
• влияние на долговечность при частых перегрузках.

При систематической работе на предельных режимах ресурс снижается, что требует инженерного расчета тепловых условий.

Области применения HS50 220R J в промышленности

Резистор HS50 220R J широко применяется в:

• тормозных цепях частотных преобразователей,
• разрядных цепях конденсаторных батарей,
• балластных нагрузках источников питания,

• демпфирующих RC-цепях,
• цепях ограничения пускового тока.
• предварительного ограничения пускового тока,
• балластной нагрузки для стабилизации режима,
• разрядного элемента для фильтрующих конденсаторов,
• элемента схем защиты.

Конструктивная форма

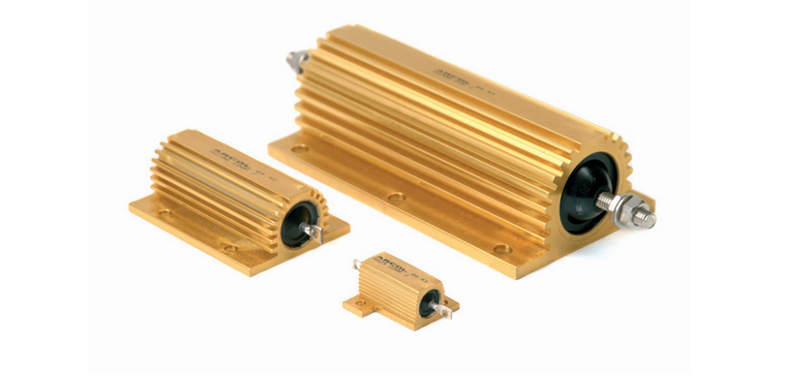

Резистор выполнен в компактном алюминиевом корпусе прямоугольной формы с монтажными отверстиями. Основные особенности конструкции:

• жесткий металлический корпус,
• устойчивость к вибрациям,
• возможность болтового крепления,
• удобство интеграции в шкаф автоматики.

Компактность и стандартизированные размеры позволяют использовать его в плотных компоновках оборудования.

Рекомендации по установке

Для корректной эксплуатации необходимо:

• обеспечить плотный контакт корпуса с теплоотводящей поверхностью,
• использовать теплопроводящую пасту,
• учитывать вентиляцию шкафа,
• соблюдать расстояния до других нагревающихся элементов.

Нарушение правил монтажа приводит к перегреву и преждевременному выходу из строя.

Таким образом, резистор HS50 220R J представляет собой типовое решение для силовых и нагрузочных цепей промышленного оборудования, где требуется сочетание стабильности сопротивления, механической прочности и способности рассеивать значительную мощность. Алюминиевый корпус обеспечивает эффективный теплоотвод при правильной установке, а проволочная конструкция гарантирует предсказуемое поведение в длительном режиме эксплуатации. Для предприятий, которым необходима поставка компонентов для промышленной автоматики, компания «Олниса» организует оперативную доставку по всей России и странам СНГ. Это позволяет закрывать потребности в силовых резисторах и других элементах промышленной электроники без задержек и с учетом требований конкретного проекта.
