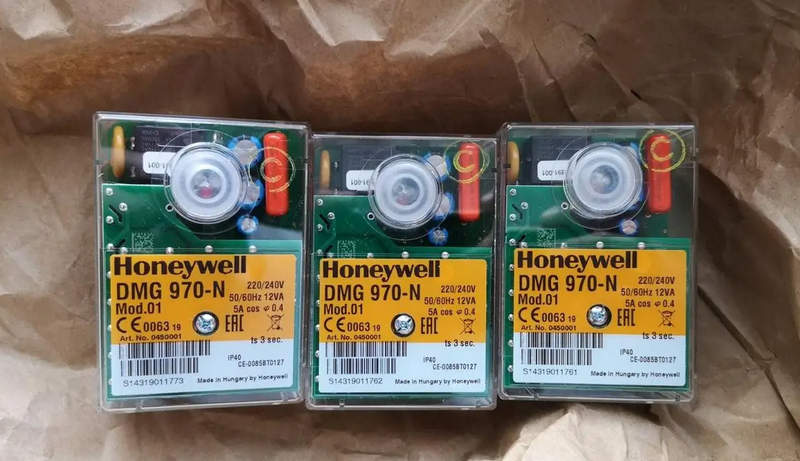

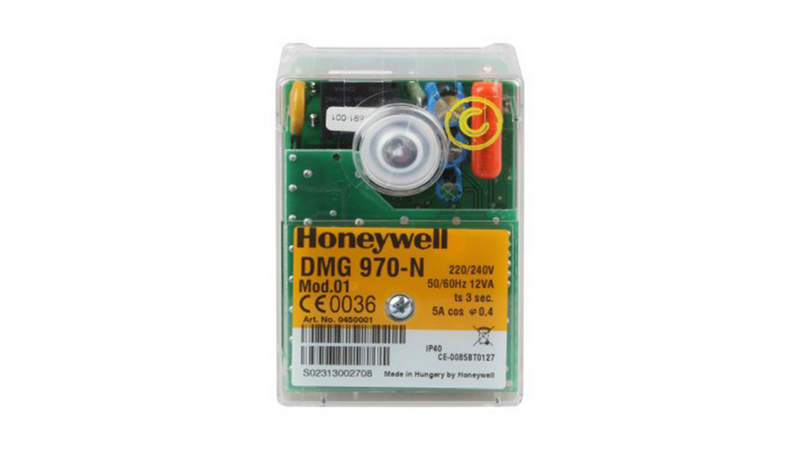

Максимальная эксплуатационная уверенность с автоматом Honeywell DMG970-N 0450001 для газовых и комбинированных горелок
Топочный автомат — это специализированное электронное устройство, предназначенное для управления процессом розжига, работы и контроля горения в горелочных и котельных установках. Такие автоматы используются в системах теплогенерации различного масштаба — от малых частных котлов до крупных промышленных котельных агрегатов. Модель Honeywell DMG970-N 0450001 относится к семейству топочных автоматов, разработанных корпорацией Honeywell — одним из признанных мировых поставщиков компонентов для автоматизации тепловых процессов, включая контрольно-измерительные приборы, регуляторы температуры, модули управления горением и системы безопасности.
Общая характеристика автомата Honeywell DMG970-N
Топочный автомат Honeywell DMG970-N 0450001 выполняет центральную роль в управлении работой горелочного устройства теплогенератора. Основные функциональные зоны автомата включают:
- топочный контроллер (ядро логики управления),
- схемы силовой коммутации для исполнительных элементов,
- интерфейсы для датчиков контроля пламени, давления, температуры,
- встроенные алгоритмы безопасности для мониторинга отказов,
- диагностическое окно с визуальными индикаторами для обслуживания.
Автомат предназначен для применения в устройствах, где требуется последовательный розжиг, контроль устойчивого горения и защитное отключение при нарушениях технологического процесса. Технически автомат является специализированным промышленным контроллером с преднастроенными алгоритмами для горелочных циклов, и используется в комплекте с датчиками и исполнительными механизмами горелочного узла.
Электронный блок управления
Сердцем автомата является электронный блок управления, который включает:
- микропроцессорную плату с программным обеспечением управления розжигом и работой горелки,
- входные каналы для подключения датчиков контроля пламени (например, ионизационный электроды), температуры теплоносителя, давления топлива,
- выходные каналы для коммутации исполнительных элементов — вентиляторов, газовых клапанов, электродов розжига.
Архитектура построена с учётом промышленной надежности: жесткие условия эксплуатации, высокая помехозащищённость, устойчивость к колебаниям сетевого питания, перегрузкам и импульсным воздействиям.
Коммутационные элементы
Устройство содержит встроенные полупроводниковые или электромагнитные коммутационные модули, обеспечивающие управление:
- силовыми цепями подающих вентиляторов,
- котлами и горелочными узлами,
- соленоидами газовых или жидкотопливных клапанов,
- модулями розжига (электроды, трансформаторы).
Коммутация происходит в соответствии с программой управления, обеспечивая строгую последовательность: сначала подача воздуха, затем подача топлива, затем инициирование розжига, контроль пламени и переход к устойчивому сгоранию.
Интерфейсы и индикация
Топочный автомат оборудован индикаторами состояния, которые отображают:
- наличие сетевого питания,
- текущее состояние розжига,
- наличие или отсутствие пламени,
- состояние защитных блокировок и аварий.
Индикация предназначена для оперативного визуального контроля работы автомата обслуживающим персоналом без необходимости подключения дополнительного диагностического оборудования.
Последовательность управления розжигом
Алгоритм управления розжигом у автомата DMG970-N включает следующие этапы:
- проверка исходных условий перед запуском (датчики давления, температуры, состояние клапанов),
- управление подачей первичного воздуха (вентилятор) для создания условий для розжига,
- после достижения требуемого воздушного потока — открытие топливных клапанов,
- подача сигнала розжига (например, трансформатор розжига),
- контроль наличия устойчивого пламени по обратной связи от датчика пламени,
- при успешном розжиге переход к режиму нормальной работы.
Все этапы сопровождаются внутренними таймерами и контрольными проверками, чтобы исключить ложные срабатывания или опасные ситуации.
Контроль пламени и безопасность
Функция контроля пламени реализована через подключение к соответствующим датчикам (например, ионизационная вставка, UV-сенсор, оптический датчик). Контроллер:
- ретельно анализирует сигнал датчика пламени,
- определяет устойчивость горения,
- в случае исчезновения пламени инициирует аварийное отключение подачи топлива,
- блокирует дальнейшие попытки розжига до тех пор, пока не будут устранены условия сбоя.
Это ключевой элемент безопасности, предотвращающий накопление несгоревшего топлива и возможность взрывоопасных ситуаций.
Области применения
Топочный автомат Honeywell DMG970-N 0450001 применяется в различных сферах, где требуется автоматическое управление горением:
- котельные установки промышленного и коммунального назначения,
- теплогенераторы и горелочные агрегаты на жидком и газообразном топливе,
- энергетические блоки вспомогательных служб предприятий,
- производственные процессы, требующие стабильного нагрева теплоносителя,
- автоматизация печей, сушилок, термических камер.
Таким образом, топочный автомат Honeywell DMG970-N 0450001 — это промышленное устройство управления розжигом и работой горелочных установок, созданное для стабильной и безопасной эксплуатации теплогенерирующих систем. Применение такого автомата оправдано, когда необходима высокая степень автоматизации, высокая надежность и гарантированная безопасность при эксплуатации теплотехнических систем.
