Горелка Dungs — надежное решение для промышленных систем сжигания топлива

Горелка Dungs представляет собой элемент газовой теплотехнической системы для смешения топлива с воздухом, воспламенения и поддержания заданного теплового режима. Решения Dungs применяются для регулирования давления газа, контроля герметичности, отсечки топлива, безопасного пуска и аварийного отключения. Оборудование используется в котлах, печах, сушильных и других теплогенерирующих установках.

Технические характеристики

Ниже перечислены основные параметры, характерные для промышленных газовых горелочных систем с компонентами Dungs и зависящие от конкретной конфигурации оборудования:

• рабочая среда — природный газ, сжиженный газ или другие газообразные топлива, совместимые с арматурой,
• входное давление газа — ориентировочно от 5 до 500 мбар в зависимости от применяемого регулятора и газового блока,
• давление после стабилизации — обычно в диапазоне от 2 до 360 мбар,
• напряжение цепей управления — 230 В переменного тока; для отдельных элементов возможно 24 В,
• рабочая частота электросети — 50–60 Гц,
• температура среды для типовых компонентов — приблизительно от −15 до +60 C,

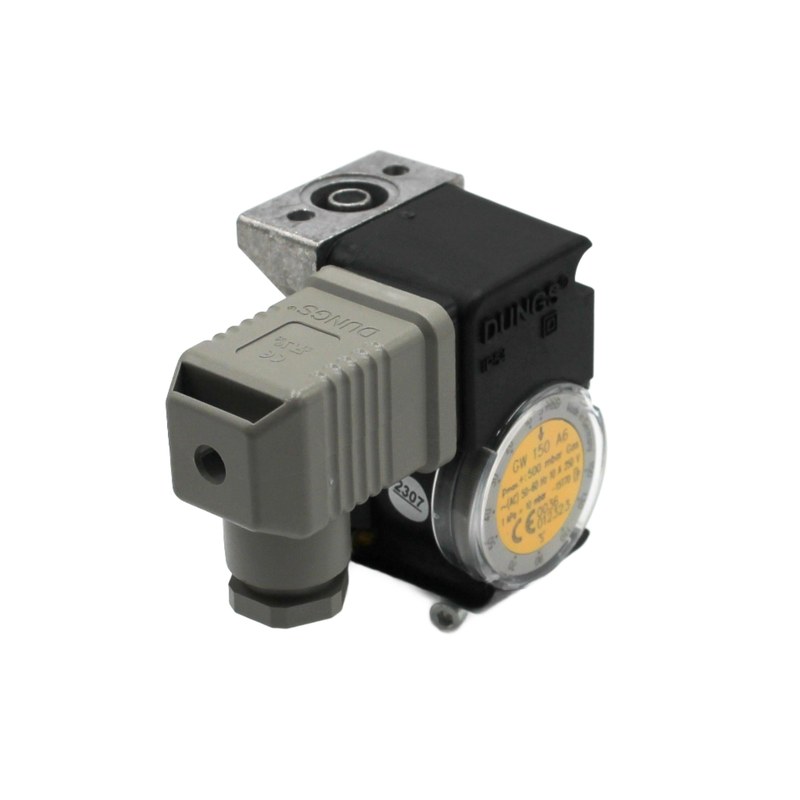

• диапазон контролируемого давления — от единиц до сотен миллибар в зависимости от установленного реле,
• присоединительные размеры газовой арматуры — от резьбовых исполнений малых диаметров до фланцевых соединений DN 100 и более,
• режим регулирования мощности — одноступенчатый, двухступенчатый или модулируемый,
• принцип розжига — электрический высоковольтный с контролем наличия пламени,
• контроль пламени — ионизационный электрод или оптический датчик в зависимости от конструкции,
• контроль герметичности — автоматический перед запуском или после останова при наличии блока проверки клапанов,
• степень защиты компонентов — обычно IP54–IP65,
• время открытия электромагнитных клапанов — от долей секунды до нескольких секунд в зависимости от типа привода,
• время закрытия отсечных клапанов — как правило, менее 1 секунды для обеспечения быстрого прекращения подачи газа,
• способ регулирования соотношения газ/воздух — механический, пневматический или электронный,
• контролируемые состояния — давление газа, воздушный поток, пламя, герметичность клапанов и цепи безопасности.

Особенности конструкции

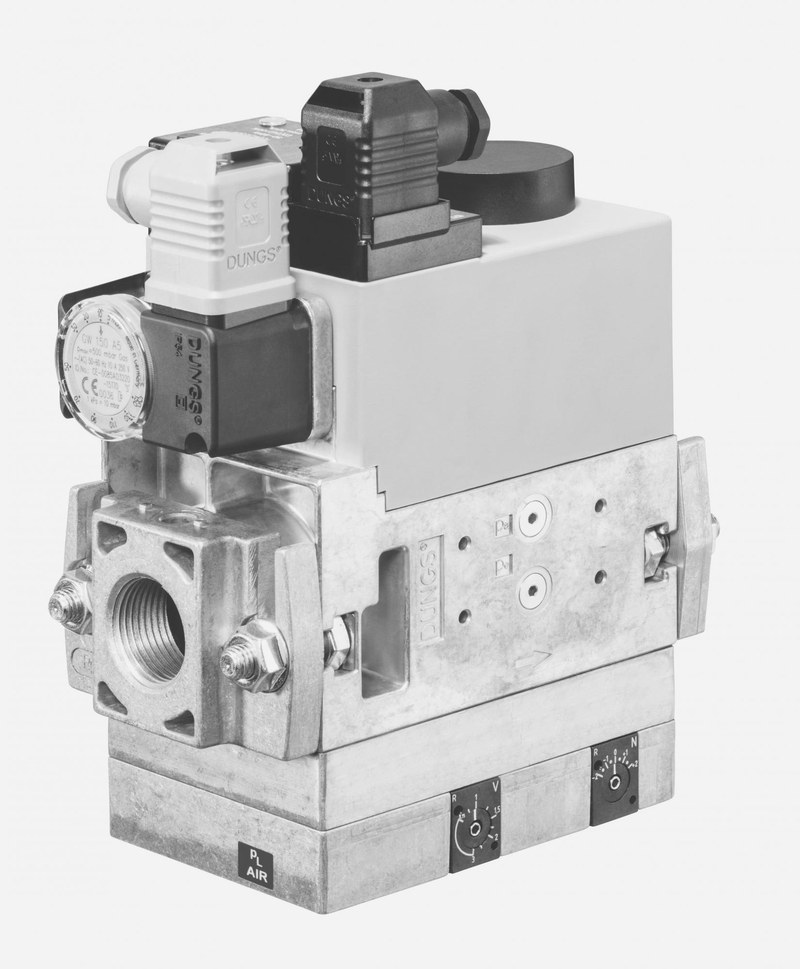

Ключевой особенностью конструкции является объединение запорных, регулирующих и контрольных элементов. В газовой линии устанавливаются фильтр, регулятор, один или два электромагнитных клапана, реле давления, измерительные штуцеры и при необходимости блок контроля герметичности. Подача топлива разрешается только после подтверждения безопасного состояния контролируемых узлов. Работа горелки начинается с проверки исходных условий. Автоматика контролирует исполнительные механизмы, давление газа и воздушный поток. После этого запускается вентилятор, выполняется предварительная продувка камеры сгорания, формируется розжиг и подается газ. После подтверждения пламени система переходит в рабочий режим. При отсутствии пламени или выходе защитного параметра за пределы клапаны закрываются. При модулируемом регулировании тепловая мощность изменяется плавно. Воздушная заслонка, газовый регулирующий орган и привод работают согласованно, поддерживая необходимое соотношение компонентов смеси. Это уменьшает количество циклов включения и выключения, стабилизирует температуру технологического процесса и позволяет точнее согласовывать теплопроизводительность горелки с текущей нагрузкой.

Области применения

Ниже представлены основные направления, в которых используются газовые горелки и горелочные системы с оборудованием Dungs:

• водогрейные и паровые котлы промышленных котельных,
• печи термической обработки металлов,
• сушильные камеры и сушильные барабаны,
• теплогенераторы систем вентиляции и воздушного отопления,
• производственные печи пищевой промышленности,
• технологические нагреватели и теплообменные установки,
• линии обжига, прокалки и термообработки материалов,
• котельное оборудование коммерческих и инфраструктурных объектов,
• энергетические установки, работающие на природном или сжиженном газе.

Таким образом, горелка Dungs в составе современной газовой теплотехнической системы обеспечивает управляемую подачу топлива, стабильное сгорание и многоуровневый контроль безопасности. Использование электромагнитных клапанов, регуляторов давления, реле и устройств проверки герметичности позволяет формировать надежный газовый тракт и реализовывать различные режимы регулирования тепловой мощности. Такие решения применяются в котельных, печах, сушильных установках и других промышленных объектах. Компания «Олниса» поставляет промышленное оборудование Dungs для оснащения и комплектации газовых установок. Поставка через «Олниса» позволяет получить необходимую продукцию для производственных, энергетических и теплотехнических систем с учетом требуемого исполнения и состава оборудования.
