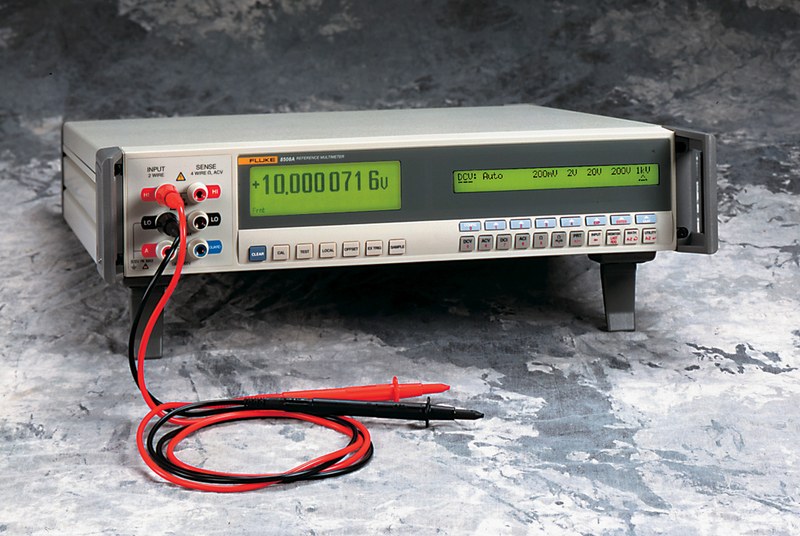

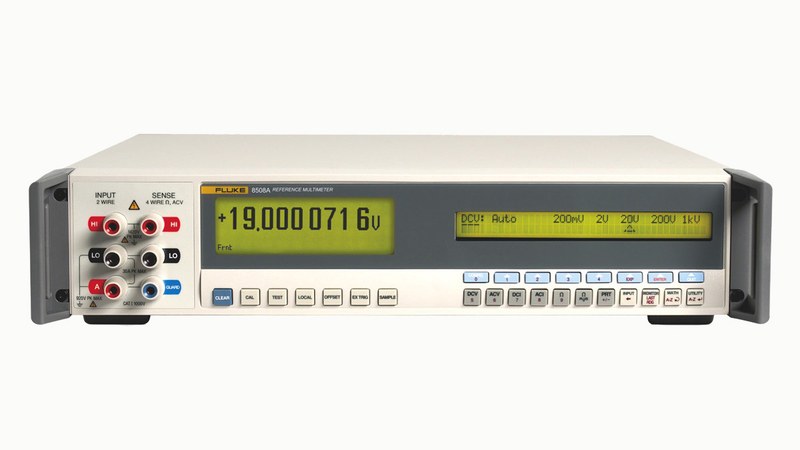

Fluke 8508A/01 — референсный мультиметр для высокоточных лабораторных измерений
Высокоточная метрология требует от измерительного прибора не только большого количества разрядов на дисплее. Ключевое значение имеют долговременная стабильность, низкий собственный шум, линейность, воспроизводимость результатов и возможность работать с несколькими электрическими величинами без постоянной смены эталонного оборудования. Fluke 8508A/01 объединяет эти качества в настольном референсном мультиметре с разрешением до 8,5 разряда. Исполнение 8508A/01 отличается дополнительным набором входных клемм на задней панели. Такая архитектура особенно полезна при сравнительных и коэффициентных измерениях, когда требуется подключить два источника или два сопротивления и минимизировать влияние переключения внешних соединений.
Технические характеристики
Ниже представлены основные измерительные параметры Fluke 8508A/01:
- производитель — Fluke Calibration,
- серия — 8508A,
- исполнение — 8508A/01,
- тип устройства — референсный настольный мультиметр,
- максимальное разрешение — 8,5 разряда,
- диапазоны постоянного напряжения — от 200 мВ до 1000 В,
- максимально измеряемое постоянное напряжение — 1050 В,
- максимальная чувствительность по DC — 1 нВ,
- лучшая годовая абсолютная характеристика DC — ±3 ppm показания,
- диапазон переменного напряжения — от 2 мВ до 1050 В,
- частотный диапазон AC — от 1 Гц до 1 МГц,
- максимальное разрешение AC — 6,5 разряда,
- максимальная чувствительность AC — 100 нВ,
- лучшая годовая абсолютная характеристика AC — ±65 ppm показания,
- измерение постоянного тока — до ±20 А,
- измерение переменного тока — от 2 мкА до 20 А,
- частота при измерении AC-тока — до 100 кГц,
- лучшая годовая характеристика DC-тока — ±12 ppm показания,
- лучшая годовая характеристика AC-тока — ±250 ppm показания,
- диапазон сопротивления — до 20 ГОм,
- минимальное разрешение сопротивления — до 10 нОм,
- максимальный измерительный ток сопротивления — 100 мА,
- максимальное напряжение compliance — 200 В,
- поддержка двухпроводного измерения сопротивления — предусмотрена,
- поддержка трёхпроводного измерения — предусмотрена,
- поддержка четырёхпроводного измерения — предусмотрена,
- реверсирование измерительного тока — предусмотрено,
- температурный диапазон с PRT/SPRT — от −200 до +660 °C,
- линеаризация ITS-90 — предусмотрена,
- линеаризация Callendar–Van Dusen — предусмотрена,
- отображение температуры — °C, °F и K,
- передние входные клеммы — предусмотрены,
- задние входные клеммы — предусмотрены именно в исполнении /01,
- коэффициентные измерения напряжения и сопротивления — предусмотрены,
- калибровочная документация — аккредитованный отчёт ISO/IEC 17025.
Особенности конструкции устройств
Внутренняя архитектура 8508A ориентирована на снижение погрешностей, которые становятся заметны при измерениях уровня единиц и долей ppm. Поэтому прибор рассматривается не просто как лабораторный мультиметр, а как референсное средство, способное участвовать в калибровочных измерениях и сравнении эталонных величин. При измерении постоянного напряжения пользователь может выбирать разрешение от 5,5 до 8,5 разряда. Максимальная чувствительность достигает 1 нВ, что позволяет анализировать небольшие отклонения сигнала, которые обычный промышленный мультиметр практически не различает. Измерение сопротивления реализовано с возможностью реверсирования тока. Такой режим уменьшает влияние паразитных термо-ЭДС на результат. Дополнительно поддерживаются двух-, трёх- и четырёхпроводные схемы, поэтому прибор можно использовать как для обычных сопротивлений, так и для более точных сравнений низкоомных эталонов.
Области применения
Функциональность референсного мультиметра ориентирована прежде всего на точные лабораторные измерения. Основными направлениями применения являются:
- калибровочные лаборатории,
- поверочные и метрологические подразделения,
- проверка многофункциональных калибраторов,
- сравнение эталонов постоянного напряжения,
- измерение высокостабильных сопротивлений,
- коэффициентные измерения,
- контроль малых электрических отклонений,
- измерение постоянного и переменного тока,
- калибровка PRT и SPRT,
- исследовательские лаборатории,
- поддержание внутренних электрических эталонов,
- высокоточная проверка измерительного оборудования.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke 8508A/01. Доступны технические консультации по измерительным диапазонам, входным подключениям, коэффициентным режимам и особенностям данного исполнения. Оперативная доставка оборудования осуществляется по всей России для лабораторий, промышленных предприятий, метрологических подразделений и других заказчиков.
Преимущества
Практические достоинства Fluke 8508A/01 заключаются в следующем:
- разрешение до 8,5 разряда,
- высокая долговременная стабильность,
- чувствительность по постоянному напряжению до 1 нВ,
- измерение сопротивлений до 20 ГОм,
- поддержка токов до 20 А,
- широкополосные измерения переменного напряжения,
- реверсирование тока при работе с сопротивлением,
- двух-, трёх- и четырёхпроводные схемы,
- задний комплект входных клемм,
- расширенные коэффициентные измерения,
- работа с PRT и SPRT,
- линеаризация ITS-90,
- возможность заменить несколько отдельных лабораторных приборов,
- применимость в высокоточной метрологической инфраструктуре.
Таким образом, Fluke 8508A/01 представляет собой специализированный референсный мультиметр для задач, в которых критичны не только точность текущего измерения, но и стабильность результатов во времени. Диапазоны до 1050 В, 20 А и 20 ГОм сочетаются с разрешением до 8,5 разряда и возможностью выполнять температурные измерения с платиновыми термометрами сопротивления.
