Fluke 15B+ — цифровой мультиметр для диагностики электрических цепей

Fluke 15B+ относится к переносным цифровым мультиметрам, предназначенным для повседневной проверки параметров электрических и электронных цепей. Прибор позволяет выполнять основные виды измерений одним устройством: контролировать напряжение, силу тока, сопротивление и емкость, проверять диоды и определять наличие электрического соединения между участками проводника. Мультиметр применяется непосредственно на объекте и не требует стационарной установки. Пользователь подключает измерительные щупы к соответствующим разъемам, выбирает требуемую функцию поворотным переключателем и получает результат на цифровом дисплее. Такое построение удобно при последовательной диагностике оборудования, когда в течение одной проверки необходимо несколько раз переходить от измерения напряжения к сопротивлению, току или проверке компонентов.

Технические характеристики

Измерительный тракт Fluke 15B+ рассчитан на работу с широким набором электрических величин. Основные параметры модели включают:

• тип устройства — цифровой переносной мультиметр,
• максимальное постоянное напряжение — 1000 В,
• максимальное переменное напряжение — 1000 В,
• диапазоны постоянного напряжения — 4,000; 40,00; 400,0 и 1000 В,
• диапазоны переменного напряжения — 4,000; 40,00; 400,0 и 1000 В,
• максимальный измеряемый ток — 10 А,
• поддержка измерения постоянного тока — предусмотрена,
• поддержка измерения переменного тока — предусмотрена,
• максимальное измеряемое сопротивление — 40 МОм,
• измерение емкости — до 1000 мкФ,
• проверка полупроводниковых диодов — предусмотрена,
• режим звукового контроля электрической цепи — предусмотрен,
• разрядность дисплея — 4000 отсчетов,
• частота обновления показаний — около 3 раз в секунду,
• автоматический выбор диапазона — поддерживается,
• ручная установка диапазона — предусмотрена,
• функция удержания показаний — предусмотрена,
• подсветка экрана — предусмотрена,
• категория электрической безопасности — CAT III 600 В и CAT II 1000 В,
• степень защиты корпуса — IP40,
• питание — 2 батареи формата AA,
• продолжительность автономной работы — до нескольких сотен часов,
• рабочий температурный диапазон — от 0 до +40 °C,
• масса прибора — около 0,45 кг.

Особенности конструкции

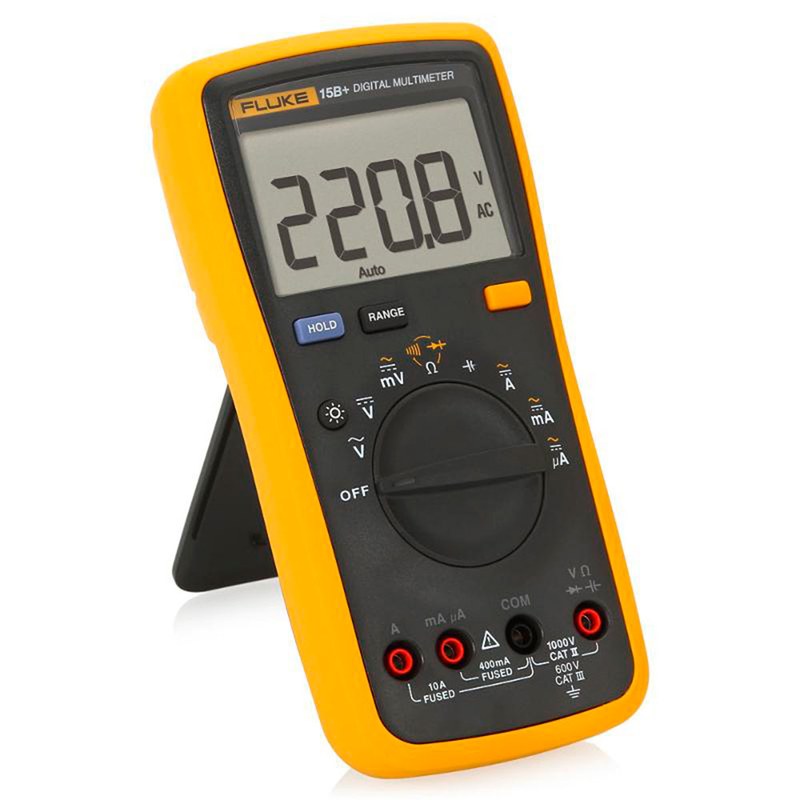

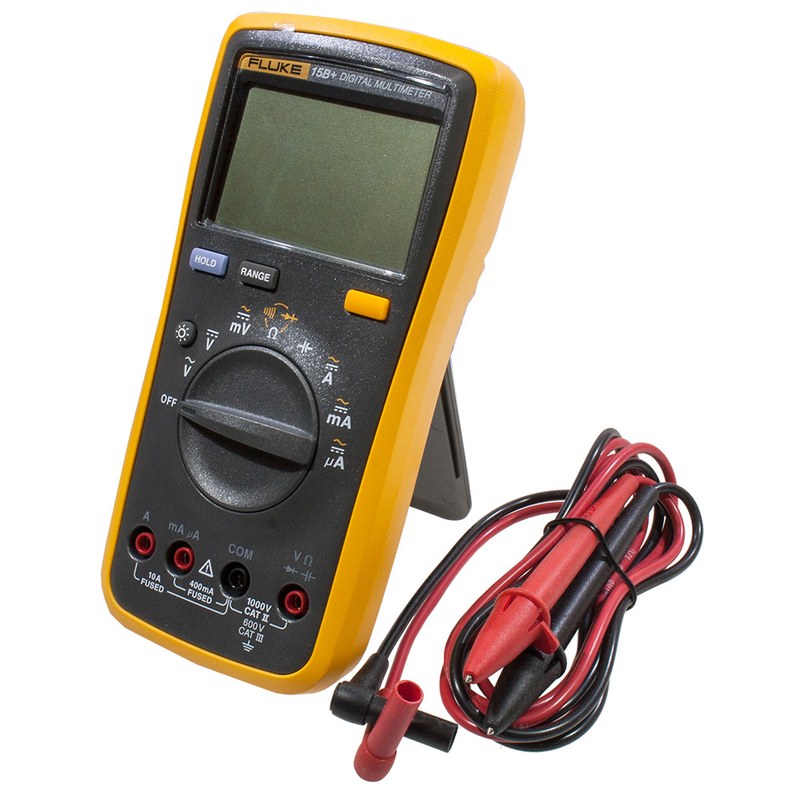

Fluke 15B+ выполнен в компактном корпусе с центральным поворотным переключателем. Каждое положение переключателя соответствует отдельной измерительной функции либо группе функций. Такое решение сокращает количество действий при переходе от одного режима к другому и одновременно уменьшает вероятность ошибочного выбора параметра. В верхней части корпуса расположен жидкокристаллический дисплей. На экране выводится основное числовое значение, единица измерения и вспомогательные символы выбранного режима. Подсветка позволяет использовать прибор внутри распределительных шкафов и других зон, где естественного освещения недостаточно. Под дисплеем размещены функциональные клавиши. Они используются для переключения отдельных режимов, фиксации результата и управления диапазоном.

Области применения

Fluke 15B+ может применяться в электротехнических, сервисных и производственных задачах. Наиболее характерные направления использования включают:

• контроль напряжения в цепях постоянного тока,
• измерение напряжения промышленной и бытовой сети,
• проверку потребляемого тока оборудования,
• контроль сопротивления электрических компонентов,
• поиск разрывов проводников,
• проверку состояния соединительных кабелей,
• тестирование предохранителей,
• контроль диодов,
• измерение емкости конденсаторов,
• диагностику блоков питания,
• проверку электрических цепей шкафов автоматики,
• контроль питания датчиков и исполнительных устройств,
• обслуживание электродвигателей и приводов,
• диагностику электронных модулей,
• проверку проводки промышленного оборудования.

Компания «Олниса» занимается поставкой контрольно-измерительного и промышленного оборудования Fluke. В ассортимент поставок входят цифровые мультиметры и другие приборы, применяемые при эксплуатации, ремонте и контроле электротехнических систем. Fluke 15B+ может использоваться как основной переносной измерительный инструмент для типовых диагностических операций. Компания «Олниса» предоставляет технические консультации по представленному оборудованию и организует оперативную доставку по территории страны.

Преимущества

Практические достоинства Fluke 15B+ связаны с сочетанием универсальности и простой логики управления. К основным преимуществам относятся:

• измерение нескольких основных электрических величин одним прибором,
• контроль напряжения до 1000 В,
• измерение тока до 10 А,
• работа с сопротивлениями до 40 МОм,
• возможность проверки емкости конденсаторов,
• наличие режима проверки диодов,
• быстрая прозвонка проводников со звуковой индикацией,
• автоматический выбор измерительного диапазона,
• возможность ручного управления диапазоном,
• удержание показаний на дисплее,
• подсветка для работы при слабом освещении,
• автономное питание от распространенных батарей,
• небольшие размеры корпуса,
• пригодность для регулярной диагностики электрооборудования,
• понятная организация органов управления.

Таким образом, Fluke 15B+ представляет собой универсальный цифровой мультиметр для проверки электрических цепей и компонентов. Возможность измерять напряжение, ток, сопротивление и емкость делает прибор удобным при последовательной диагностике оборудования, а функции проверки диодов и прозвонки расширяют область его практического применения. Устройство сочетает дисплей на 4000 отсчетов, автоматическое переключение диапазонов, автономное питание и несколько защищенных измерительных входов.
