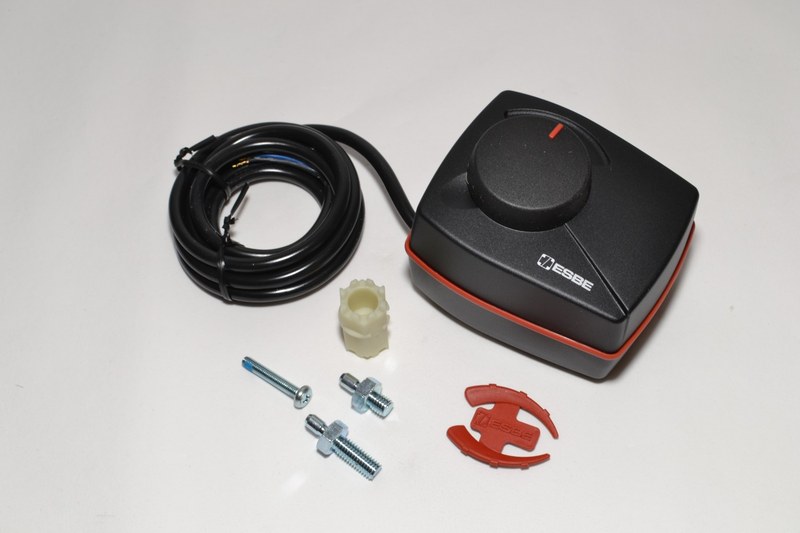

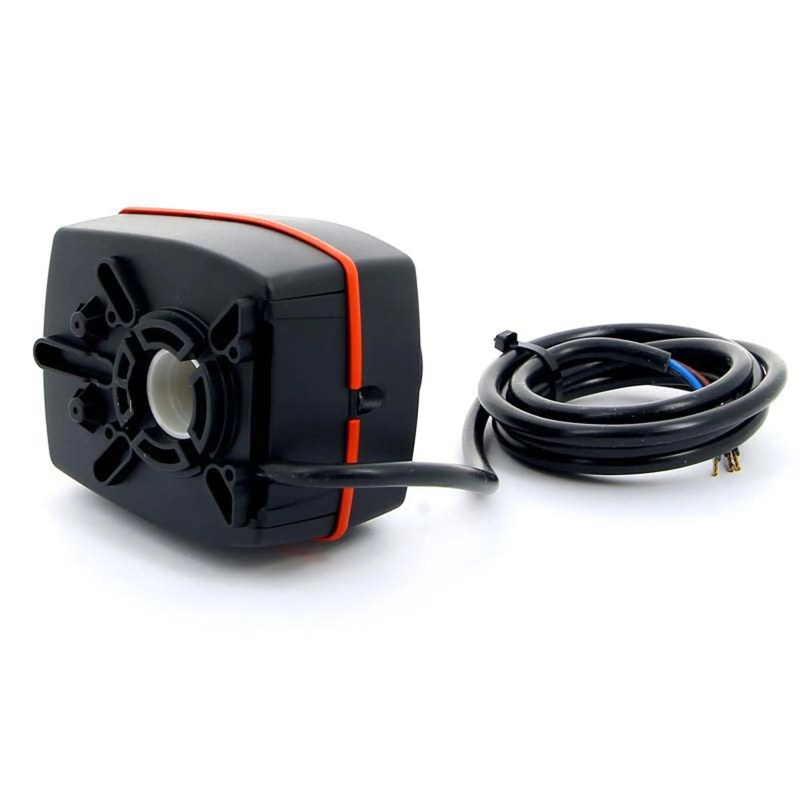

ESBE ARA659 12520200 — пропорциональный электропривод серии ARA600 для поворотных клапанов

ESBE ARA659 12520200 предназначен для автоматического позиционирования поворотных регулирующих клапанов в системах отопления, охлаждения и других гидравлических контурах. В отличие от приводов с простым двух- или трехпозиционным управлением, данное исполнение получает непрерывный аналоговый сигнал и устанавливает шток клапана в промежуточное положение, соответствующее команде контроллера.

Технические характеристики

Основные параметры ESBE ARA659 определяют электрическое подключение, скорость позиционирования и совместимость с системой управления:

• производитель — ESBE,
• серия — ARA600 Proportional,
• модель — ARA659,
• артикул — 12520200,
• тип устройства — пропорциональный поворотный электропривод,
• напряжение питания — 24 В AC/DC ±10 %,
• частота питания AC — 50/60 Гц,
• сигналы управления — 0–10 В, 2–10 В, 0–20 мА, 4–20 мА,
• угол рабочего поворота — 90°,
• время хода на 90° — 45 или 120 с,
• номинальный крутящий момент — 5 Н·м,
• класс электрической защиты — II,
• допустимая температура окружающей среды — от −5 до +55 °C,
• масса — около 0,4 кг,
• подключение вспомогательного выключателя — предусмотрено,
• номинал вспомогательного выключателя — 6(3) А при 24 В AC/DC ±10 %.

Особенности конструкции устройств

ARA659 преобразует аналоговый управляющий сигнал в определенный угол поворота выходного механизма. Если контроллер изменяет сигнал, привод перемещает клапан не сразу в крайнее положение, а устанавливает его пропорционально заданному значению. Благодаря этому регулирующий орган может занимать любое промежуточное положение в пределах рабочего диапазона и плавно менять расход либо температуру смешанного потока. Поддержка сразу нескольких стандартов управления упрощает интеграцию в автоматику. Напряженческие сигналы 0–10 и 2–10 В подходят для большинства контроллеров HVAC, а токовые 0–20 и 4–20 мА позволяют использовать привод в системах, где предпочтительна передача управляющего значения по токовой петле. Переключение режима выполняется средствами настройки самого привода. Для ARA659 предусмотрены два варианта скорости. При настройке 45 секунд клапан быстрее реагирует на изменение задания, что удобно в контурах с динамической нагрузкой. Вариант 120 секунд обеспечивает более медленное перемещение и может использоваться там, где требуется исключить слишком резкие изменения расхода или температуры. Механизм рассчитан на поворот на 90°. Максимальный момент 6 Н·м соответствует большинству совместимых компактных ротационных клапанов ESBE. Производитель проектирует ARA600 как привод, непосредственно сочетаемый с собственными сериями VRG и VRB, поэтому установка не требует сложной внешней кинематической передачи. Для клапанов других производителей доступны отдельные адаптерные комплекты. Электропитание 24 В AC/DC позволяет применять привод в низковольтных цепях автоматики.

Области применения

ESBE ARA659 используется в автоматизированных системах, где положение поворотного клапана должно изменяться плавно по внешнему аналоговому сигналу. Основные направления применения:

• смесительные контуры отопления,
• системы теплых полов,
• радиаторные отопительные контуры,
• узлы регулирования температуры теплоносителя,
• системы охлаждения,
• системы с клапанами VRB140.

Компания «Олниса» осуществляет поставку электроприводов ESBE, регулирующих клапанов и оборудования для инженерных систем отопления и охлаждения. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется указывать ESBE ARA659 и артикул 12520200, поскольку серия ARA600 включает двухпозиционные, трехпозиционные и пропорциональные приводы с разным напряжением, временем хода и алгоритмом управления.

Преимущества

Практические достоинства ESBE ARA659 связаны с возможностью точного автоматического управления положением поворотного клапана:

• плавное изменение расхода вместо простого включения и отключения,
• точное регулирование температуры смешанного теплоносителя,
• совместимость с распространенными аналоговыми сигналами автоматики,
• возможность работы как от переменного, так и от постоянного низкого напряжения,
• выбор скорости перемещения под динамику конкретного контура,
• компактная установка непосредственно на клапане,
• совместимость с основными сериями поворотных клапанов ESBE,
• возможность дополнить привод вспомогательным контактом,
• удобная интеграция в системы диспетчеризации и HVAC-автоматики,
• пригодность для непрерывного пропорционального регулирования,
• небольшая электрическая нагрузка на цепь управления,
• возможность применения адаптеров с клапанами сторонних производителей.

Таким образом, ESBE ARA659 12520200 представляет собой пропорциональный привод серии ARA600 для автоматического позиционирования поворотных клапанов. Его принцип работы позволяет связать угол открытия клапана с аналоговым сигналом контроллера и тем самым плавно управлять смешением или распределением теплоносителя. Поддержка четырех типов управляющего сигнала, питание 24 В AC/DC, момент до 6 Н·м и два варианта времени хода делают модель удобной для разных алгоритмов HVAC-регулирования.
