Циркуляционные насосы Grundfos с фланцевым подключением для отопления и теплоснабжения
Фланцевые циркуляционные насосы Grundfos обеспечивают движение теплоносителя в замкнутых контурах. Фланцевое соединение рассчитано на повышенный расход и длительную работу в инженерных системах зданий и промышленных установках. Агрегаты преодолевают сопротивление сети, поддерживают расчетный теплообмен и изменяют производительность без дросселирования.
Технические характеристики
Основные параметры уточняют по следующим значениям:
- условный диаметр присоединения — обычно от DN 32 до DN 100,
- номинальное давление корпуса — PN 6 или PN 10, у отдельных исполнений PN 16,
- максимальный напор — ориентировочно от 4 до 18 м водяного столба,
- подача в зависимости от типоразмера — примерно от 2 до 100 м3/ч,
- температура перекачиваемой среды — обычно от −10 до +110 C,
- температура окружающего воздуха — как правило, от 0 до +40 C,
- питание однофазных версий — 1 × 230 В, 50 Гц,
- питание трехфазных версий — 3 × 400 В, 50 Гц,
- класс изоляции электродвигателя — F,
- степень защиты распространенных исполнений — IP44 либо IPX4D,
- допустимая рабочая среда — чистая вода или водный раствор гликоля без твердых и волокнистых включений,
- монтажная длина — приблизительно от 220 до 360 мм.
Подачу и напор связывает рабочая характеристика: при росте расхода перепад уменьшается. Рабочая точка находится на пересечении насосной кривой и характеристики сети. Мощность зависит от ступени скорости или электронной уставки и нагрузки. Для защиты от кавитации входной подпор должен превышать NPSH с учетом температуры жидкости. Это снижает угрозы.
Особенности конструкции

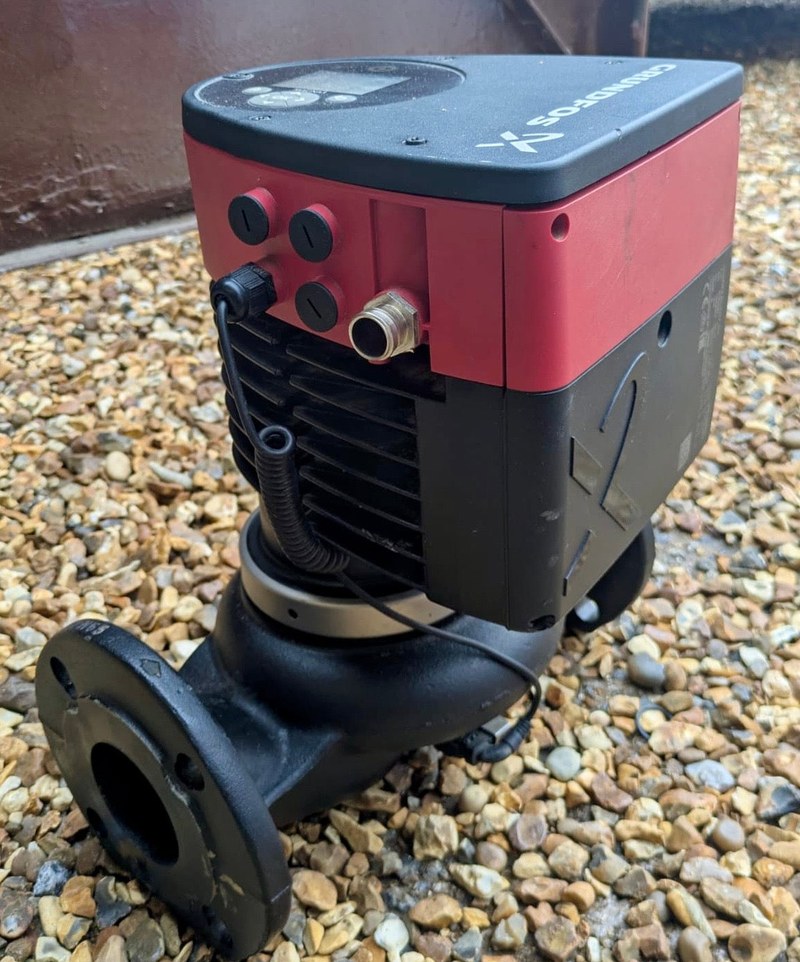

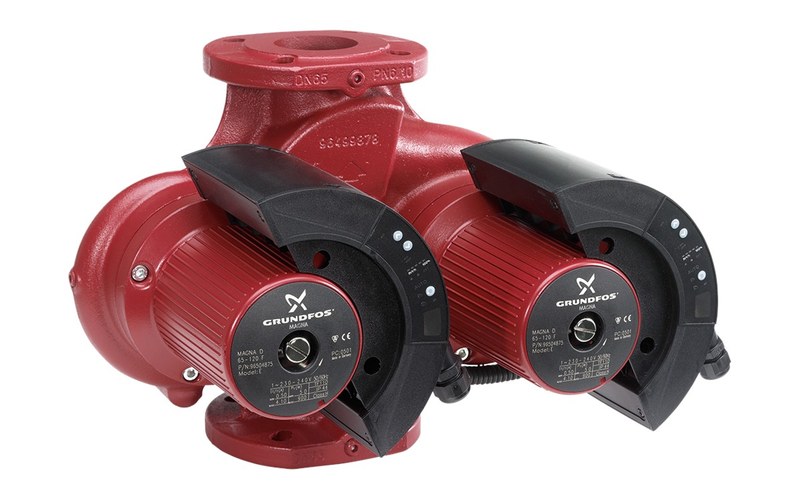

Гидравлическая часть включает чугунный корпус, фланцевые патрубки, рабочее колесо и направляющие поверхности. В конструкции с мокрым ротором жидкость смазывает подшипники скольжения и отводит тепло. Герметичная гильза отделяет ротор от статора, поэтому торцевое уплотнение вала не требуется. Схема снижает шум и риск внешней утечки, но исключает работу без жидкости. Вал располагают горизонтально: вертикальная ориентация ухудшает смазывание и удаление воздуха. Насосы UPSD содержат два параллельных модуля в общем корпусе, что допускает чередование, резервирование или совместную работу. Агрегаты MAGNA дополнены преобразователем частоты, датчиком перепада давления, панелью настройки и защитой. Теплоизоляционный кожух уменьшает теплопотери, но клеммную коробку и электронику им не закрывают. Фланцы воспринимают усилие затяжки, однако корпус насоса не должен компенсировать несоосность труб.
Принципы и режимы работы
Основные процессы и режимы представлены ниже:
- электродвигатель передает вращение рабочему колесу без внешней муфты,
- жидкость входит в осевую зону колеса и ускоряется лопатками,
- кинетическая энергия потока в корпусе частично преобразуется в давление,
- постоянная частота вращения формирует фиксированную насосную кривую,
- пропорциональное давление уменьшает заданный напор при снижении расхода,
- постоянное давление удерживает перепад при закрытии регулирующих клапанов,
- автоматическая адаптация корректирует уставку по фактическому профилю нагрузки,
- ночной режим снижает производительность после распознавания температурного спада,
- ступенчатые модели переключаются между заранее заданными скоростями,
- сдвоенная схема обеспечивает чередование модулей.
Для центробежного насоса расход приблизительно пропорционален частоте вращения, напор — ее квадрату, мощность — кубу. Поэтому снижение скорости заметно уменьшает энергопотребление. Регулирование давления также ограничивает шум на термостатической арматуре. Перед пуском контур заполняют, удаляют воздух и открывают запорные устройства.
Области применения
Фланцевые агрегаты применяют там, где важны прочное соединение и управляемая гидравлика. Основные области включают:
- двухтрубные и однотрубные системы водяного отопления,
- первичные и вторичные контуры котельных,
- тепловые пункты и узлы распределения теплоносителя,
- системы кондиционирования и холодоснабжения,
- контуры вентиляционных калориферов и теплообменников,
- циркуляционные линии технологической воды,
- системы с переменным расходом и регулирующими клапанами,
- резервируемые контуры зданий.
Таким образом, фланцевый насос Grundfos создает перепад давления для движения жидкости через трубопроводы, арматуру и теплообменники. Эффективность зависит от соответствия рабочей точки характеристике сети, ориентации ротора, входного давления и алгоритма регулирования. Компания «Олниса» выступает поставщиком промышленного оборудования и обеспечивает поставку фланцевых насосов Grundfos. Через «Олниса» агрегаты поставляются для новых и модернизируемых инженерных систем.
