Eltex MES53xx — производительные L3-коммутаторы агрегации с интерфейсами 10G

Серия Eltex MES53xx рассчитана на сетевые узлы, в которых требуется объединять значительный объем трафика от коммутаторов доступа, серверных сегментов и других источников с последующей передачей данных по высокоскоростным оптическим каналам. В семейство входят модели MES5312, MES5316A, MES5324A и MES5332A, различающиеся прежде всего количеством портов 10G и производительностью коммутационной матрицы.

Технические характеристики

Ключевые параметры серии Eltex MES53xx включают:

• класс оборудования — управляемые L3-коммутаторы агрегации,
• модели серии — MES5312, MES5316A, MES5324A, MES5332A,
• скорость оптических интерфейсов — 1 или 10 Гбит/с,
• отдельный OOB-порт — 1 × 10/100/1000BASE-T,
• консольный интерфейс — RS-232 RJ-45,
• USB 2.0 — предусмотрен на MES5316A, MES5324A и MES5332A,
• таблица MAC-адресов — 32 768 записей,
• ARP-таблица — до 8183 записей,
• число VLAN — до 4094,
• IPv4 Unicast routes — до 16 286,
• IPv6 Unicast routes — до 4070,
• LAG — до 128 групп,
• портов в одной LAG — до 8,
• очереди QoS — 8 на порт,
• Jumbo Frame — до 10 240 байт,
• VRF — до 16 с учетом default VRF,
• L3-интерфейсы — до 2050,
• стекирование — до 8 устройств,
• питание AC — 100–240 В, 50–60 Гц,
• питание DC — 36–72 В,
• варианты питания — один либо два горячезаменяемых блока,
• охлаждение — Front-to-Back, 4 вентилятора,
• рабочая температура — от −10 до +45 °C,
• форм-фактор — 19", 1U.

Особенности конструкции устройств

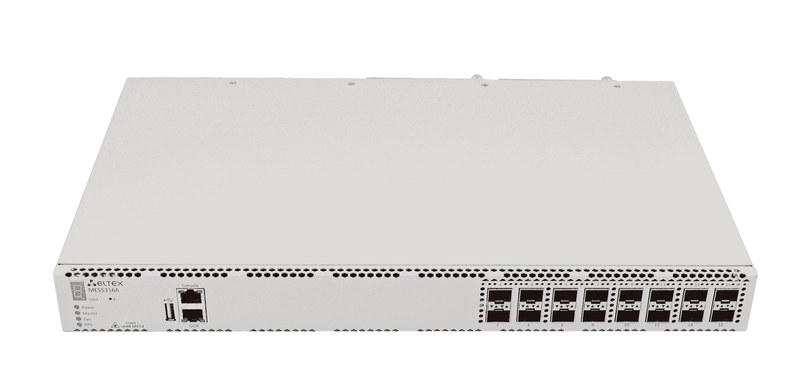

Архитектура MES53xx построена вокруг полностью оптического набора рабочих интерфейсов. В зависимости от модели на передней панели размещается от 12 до 32 портов SFP+/SFP, каждый из которых может использоваться для гигабитного либо 10-гигабитного соединения. Благодаря этому один и тот же коммутатор способен одновременно обслуживать линии с разной скоростью без обязательной полной замены оптической инфраструктуры. Производительность коммутационной матрицы увеличивается вместе с количеством портов. MES5312 располагает полосой 240 Гбит/с, тогда как MES5332A достигает 640 Гбит/с. Производитель использует неблокирующую архитектуру, поэтому коммутаторы рассчитаны на обработку интенсивного трафика без искусственного ограничения отдельных интерфейсов внутри коммутационной платформы. Устройства работают не только как L2-агрегаторы. Поддерживаются статическая маршрутизация, OSPF, IS-IS, BGP, VRRP, ECMP и другие функции третьего уровня. Это позволяет переносить часть маршрутизации непосредственно на уровень агрегации, уменьшая зависимость от отдельного маршрутизатора в каждом сетевом сегменте. Поддерживаются также VRF lite и механизмы EVPN/VXLAN, причем отдельные функции могут требовать соответствующей лицензии.

Области применения

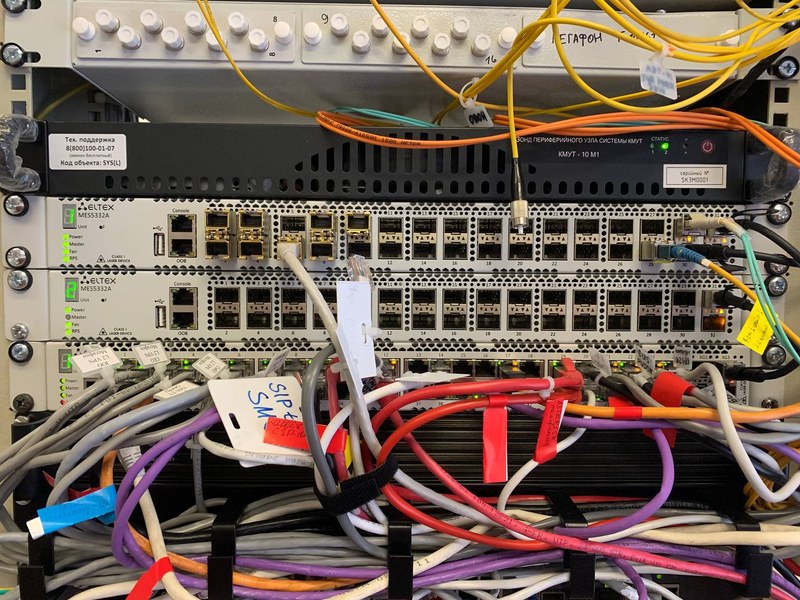

Коммутаторы Eltex MES53xx ориентированы на участки сети с высокой концентрацией трафика. Основные направления применения:

• операторские узлы агрегации,
• ядро корпоративной сети,
• центры обработки данных,
• агрегация коммутаторов доступа,
• серверные сегменты,
• магистральные 10G-соединения,
• межкорпусная оптическая инфраструктура,
• сети с большим количеством VLAN,
• резервируемые кольцевые топологии,
• узлы с динамической маршрутизацией,
• сети с физическим стекированием,
• инфраструктура с резервированием блоков питания,
• агрегация оптических подключений предприятий.

Компания «Олниса» осуществляет поставку коммутаторов Eltex MES53xx и другого телекоммуникационного оборудования для корпоративных, операторских и промышленных сетей. Клиентам доступны технические консультации по представленным моделям и оперативная доставка по всей стране. При заказе важно указывать конкретное исполнение — MES5312, MES5316A, MES5324A или MES5332A, поскольку количество 10G-портов, пропускная способность и энергопотребление отличаются внутри одной серии.

Преимущества

Практические достоинства серии MES53xx связаны с масштабируемостью и возможностью использовать одну аппаратную платформу на разных уровнях сети:

• постепенный переход от гигабитной оптики к 10G,
• высокая плотность оптических подключений,
• обработка агрегированного трафика без необходимости перехода на отдельную платформу,
• поддержка развитых L2- и L3-механизмов,
• возможность построения отказоустойчивых соединений,
• объединение нескольких физических каналов,
• создание единой логической системы из нескольких коммутаторов,
• резервирование источников питания,
• горячая замена отдельных компонентов,
• поддержка современных виртуализированных сетевых архитектур,
• централизованное управление и мониторинг,
• удобство масштабирования агрегационного узла по мере роста сети.

Таким образом, Eltex MES53xx представляет собой семейство высокопроизводительных оптических L3-коммутаторов, рассчитанных на агрегацию трафика в корпоративных, операторских и серверных сетях. Различия между MES5312, MES5316A, MES5324A и MES5332A позволяют выбирать необходимую плотность 10G-интерфейсов — от 12 до 32 портов — без перехода на другую программную платформу.
