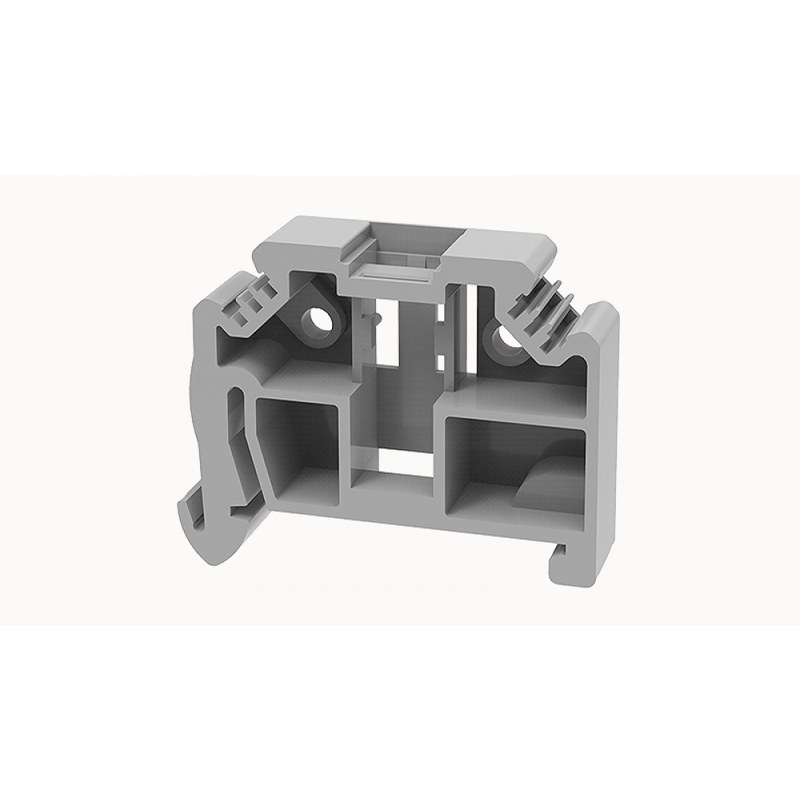

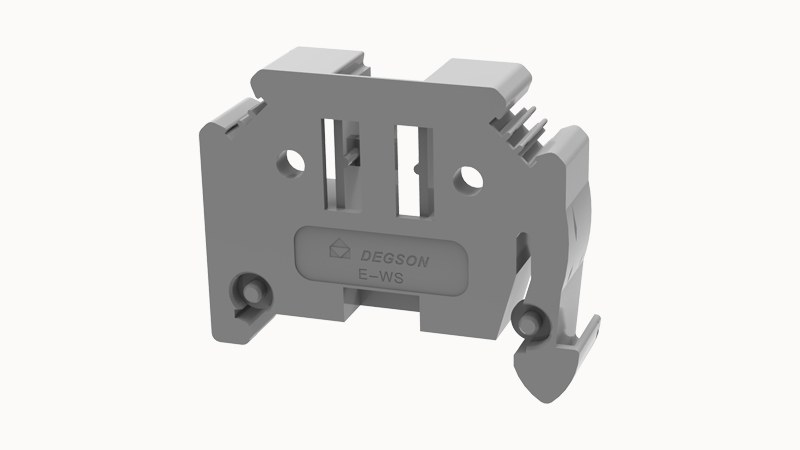

Degson E-WS 11060000127 — концевой фиксатор для клемм на DIN-рейке NS35
Degson E-WS 11060000127 применяется при сборке клеммных рядов на стандартной DIN-рейке NS35. Его задача состоит не в передаче электрического тока, а в механической фиксации установленных клемм и других модульных элементов в заданном положении. После монтажа ограничитель препятствует продольному перемещению компонентов вдоль рейки, сохраняя собранный клеммный блок компактным и устойчивым. Такие аксессуары особенно важны в шкафах автоматики, распределительных панелях и управляющем оборудовании, где на одной DIN-рейке может располагаться несколько десятков клемм.
Технические характеристики
Основные параметры Degson E-WS определяют его монтажную совместимость и эксплуатационные свойства:
- производитель — Degson,
- модель — E-WS,
- номер позиции — 11060000127,
- тип изделия — концевой фиксатор,
- назначение — фиксация клеммного ряда,
- совместимая монтажная рейка — NS35,
- количество полюсов — 1,
- цвет — серый,
- материал изоляционной части — полиамид PA,
- класс огнестойкости материала — UL 94 V-0,
- ширина — 10 мм,
- высота — 35 мм,
- длина — 43,5 мм,
- рабочий температурный диапазон — от −40 до +105 °C,
- относительная влажность при хранении и транспортировке — 25–75 %,
- соответствие RoHS — предусмотрено,
- упаковочная единица — 50 шт.,
- минимальное количество заказа производителя — 50 шт.,
- масса одного изделия без упаковки — около 5,3 г.
Особенности конструкции устройств
E-WS имеет корпус, геометрия которого рассчитана на установку непосредственно на DIN-рейку NS35. После фиксации аксессуар формирует механическую опору для крайней клеммы в собранном ряду. Благодаря этому элементы не раздвигаются по направлению вдоль рейки и сохраняют требуемое положение даже при внешнем воздействии. Корпус изготовлен из полиамида. Этот материал используется в электротехнических аксессуарах благодаря сочетанию механической прочности, сравнительно небольшой массы и электрической изоляции. Для E-WS заявлена огнестойкость UL 94 V-0, то есть материал относится к самозатухающим и рассчитан на применение внутри электротехнических шкафов. Ширина 10 мм позволяет использовать ограничитель без значительного увеличения общей длины клеммного ряда. Это важно при плотной компоновке DIN-оборудования, когда полезное пространство монтажной рейки ограничено.
Области применения
Degson E-WS используется там, где клеммные блоки устанавливаются на DIN-рейку NS35. Основные направления применения:
- шкафы промышленной автоматики,
- электрические распределительные панели,
- клеммные коробки,
- шкафы управления электродвигателями,
- системы HVAC-автоматики,
- шкафы ПЛК,
- системы управления технологическими линиями,
- источники питания и распределительные устройства,
- клеммные ряды серий Degson PC,
- клеммные ряды серий Degson DC,
- контрольно-измерительные шкафы,
- панели управления оборудованием.
Компания «Олниса» осуществляет поставку клемм, монтажных аксессуаров и соединительной техники Degson для промышленной автоматизации и электротехнических шкафов. Клиентам доступны технические консультации по представленным позициям и оперативная доставка по всей стране. Для точной идентификации рекомендуется использовать обозначение Degson E-WS и номер 11060000127, поскольку у производителя существуют другие типы концевых фиксаторов и монтажных аксессуаров для DIN-рейки.
Преимущества
Практические достоинства Degson E-WS связаны с простой и надежной организацией клеммного ряда:
- предотвращение продольного смещения клемм,
- стабильная фиксация модулей на DIN-рейке,
- компактная ширина установочного элемента,
- диэлектрический полиамидный корпус,
- огнестойкое исполнение материала,
- пригодность для широкого температурного диапазона,
- совместимость со стандартной рейкой NS35,
- использование с различными сериями клемм Degson,
- удобство формирования законченного клеммного ряда,
- простая механическая установка,
- пригодность для промышленной шкафной сборки,
- отсутствие необходимости в отдельном крепежном основании.
Таким образом, Degson E-WS 11060000127 представляет собой концевой фиксатор для клеммных блоков, установленных на DIN-рейке NS35. Он не выполняет электрическую функцию, но играет важную роль в механической организации монтажного ряда, удерживая его элементы в заданном положении. Полиамидный корпус, огнестойкость UL 94 V-0, компактные размеры и рабочий диапазон от −40 до +105 °C делают E-WS подходящим аксессуаром для промышленных и распределительных шкафов. Производитель прямо указывает его как end clamp для ряда клеммных серий Degson.
