EMC EMC08-02G-A: устойчивость соединения при вибрациях и циклических нагрузках

Фитинги играют ключевую роль в построении надёжных и герметичных пневматических систем. Среди множества решений, применяемых в этой области, особое место занимают цанговые фитинги прямого типа. Одной из востребованных моделей в линейке подобной арматуры является фитинг EMC EMC08-02G-A. Он отличается простотой подключения, высокой надёжностью и устойчивостью к эксплуатационным нагрузкам. Этот элемент предназначен для прямого соединения пневмотрубки с резьбовым отверстием, обеспечивая герметичный и быстросъёмный контакт.

Технические характеристики

Фитинг EMC08-02G-A обладает рядом характеристик, определяющих его применение в промышленных и производственных пневмосетях. Ниже перечислены основные параметры, формирующие его рабочий потенциал:

• наружный диаметр подключения трубки: 8 мм;
• тип соединения на выходе: наружная цилиндрическая резьба G 1/4 дюйма;
• рабочее давление: от 0 до 10 бар;
• диапазон рабочих температур: от -10 до +60 C (в зависимости от материала уплотнений);
• максимальное давление разрушения: до 15 бар (при условии соблюдения монтажных требований);
• рабочая среда: сжатый воздух, не содержащий агрессивных примесей или масел в высокой концентрации;
• материалы корпуса и цанги: никелированная латунь и технополимеры (в зависимости от исполнения);
• уплотнение: встроенное кольцо из NBR или аналогичных эластомеров, устойчивых к сжатию и деформации;
• тип монтажа: вставка трубки до щелчка без использования дополнительных инструментов;
• герметичность соединения: за счёт комбинированной силы трения цанги и обжимного кольца.

Особенности конструкции устройства

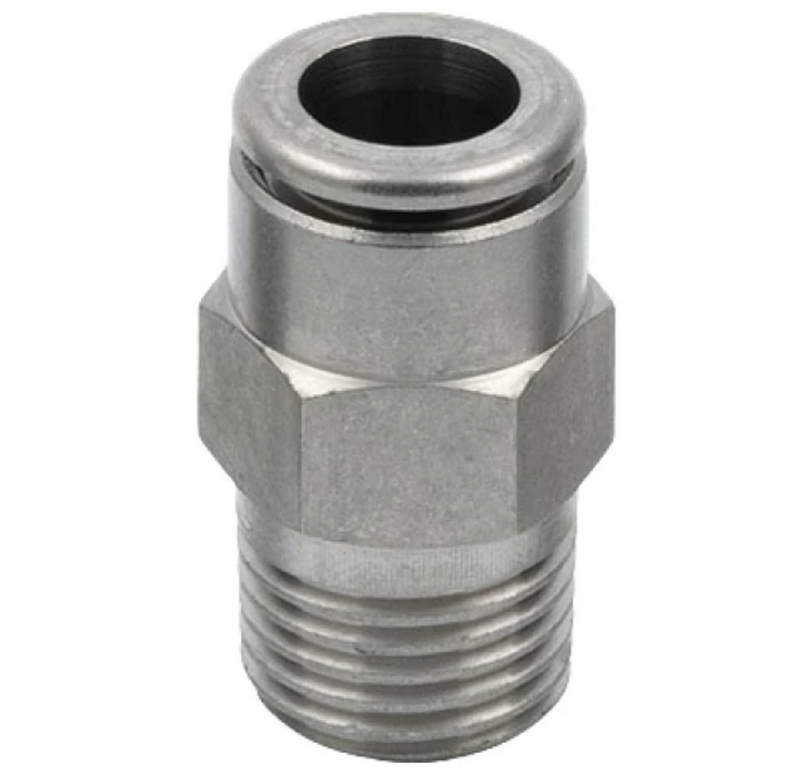

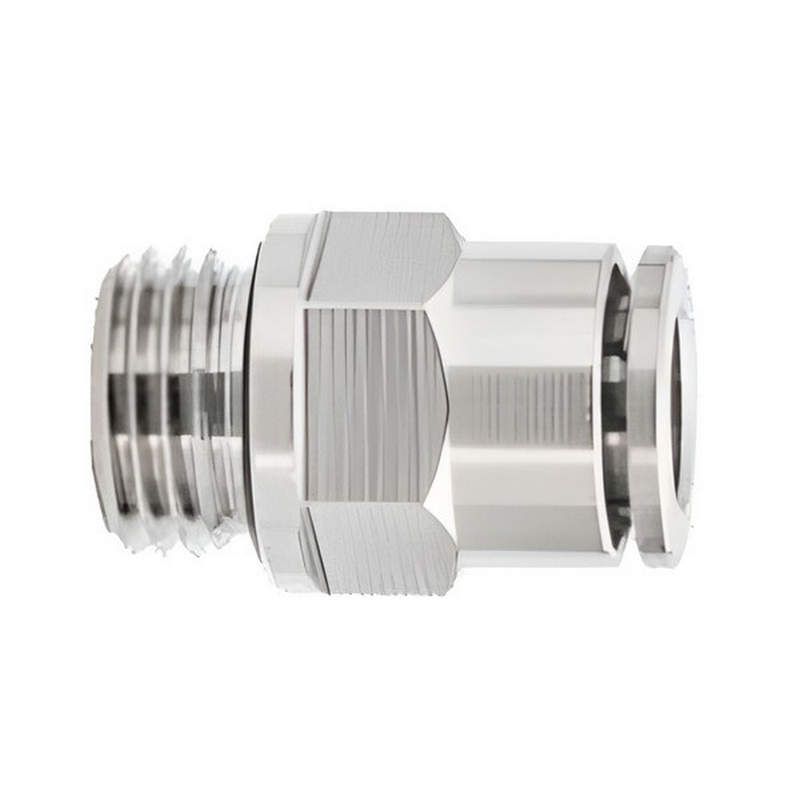

Данный фитинг представляет собой прямолинейную модель с цанговым захватом трубки и внешней резьбой с противоположной стороны. Конструкция включает несколько элементов, каждый из которых выполняет строго определённую функцию. Корпус изготовлен из прочного металла (обычно никелированной латуни), устойчивого к коррозии и механическому воздействию. Внутренняя часть цанги выполнена из пружинящей стали или технополимера, что позволяет надёжно захватывать стенки трубки при её вставке. Уплотнительное кольцо обеспечивает дополнительную герметизацию без необходимости в применении фум-ленты или герметиков. Цанговый механизм имеет зубчатую структуру, предотвращающую самопроизвольное выскальзывание трубки под давлением.

Особое внимание уделено точности обработки резьбовой части: она выполнена с соблюдением метрических стандартов, что обеспечивает совместимость с большинством распространённых пневмокомпонентов. Глубина резьбы и качество нарезки рассчитаны так, чтобы обеспечивать надёжное закручивание без перекосов и люфтов. Фиксация трубки осуществляется вручную — путём вставки до упора. Для демонтажа предусмотрено нажатие на кольцо-освободитель, расположенное по периметру корпуса. Это делает процесс как установки, так и замены предельно быстрым и интуитивным.

Преимущества модели EMC08-02G-A

Ниже выделены ключевые достоинства рассматриваемого фитинга:

• простота подключения и демонтажа без инструментов;
• высокая герметичность при компактных размерах;
• универсальность применения в разных отраслях;
• надёжная фиксация трубки с защитой от вырывания;
• стойкость к вибрациям и перепадам температуры;
• быстрая установка в ограниченном пространстве;
• долговечность за счёт коррозионностойких материалов.

Принципы работы и режимы эксплуатации

Рабочий принцип фитинга основан на механическом зажиме трубки в цанговом гнезде. При вставке трубка проходит через эластичное уплотнительное кольцо и входит в зацепление с зубцами цанги. При подаче давления внутрь системы, воздушный поток стремится вытолкнуть трубку назад, но за счёт специальной геометрии цангового захвата происходит самоусиливающееся зажатие. Таким образом, соединение остаётся прочным и герметичным даже при вибрациях, пульсациях давления и колебаниях температуры. Режимы эксплуатации включают:

• постоянное давление в пределах 6–8 бар при температуре около +20 C — стандартный режим для промышленных линий;
• циклическая нагрузка с регулярными включениями/выключениями давления — фитинг сохраняет герметичность и форму;
• работа в условиях умеренного охлаждения (до -10 C) — при условии отсутствия конденсата внутри трубопровода;
• установка в движущихся узлах, где допускается небольшое смещение трубки — за счёт пружинящего действия цанги;
• монтаж в ограниченном пространстве благодаря компактной прямой форме — удобно для распределительных щитов и пневмопанелей.

Области применения

Фитинг EMC08-02G-A широко используется в различных промышленных и производственных отраслях. Ниже обозначены наиболее типичные направления применения:

• пневматические приводы и исполнительные механизмы;
• автоматические линии с пневмоцилиндрами;
• пневматические распределители и панели управления;
• пищевое и упаковочное оборудование (при соблюдении требований по совместимости материалов);
• системы подачи воздуха в лабораторной и медицинской технике;
• станки с ЧПУ и автоматизированные модули сборки;
• вспомогательные пневмосети на производственных площадках.

Таким образом, фитинг цанга прямой EMC EMC08-02G-A представляет собой надёжное, универсальное и удобное в монтаже решение для построения пневмосетей. Благодаря сочетанию продуманной конструкции, широкого диапазона рабочих параметров и простой установки, данная модель востребована как на современных производственных линиях, так и в условиях локальных систем автоматизации. Выбор в пользу качественного фитинга — залог стабильной работы оборудования, и EMC08-02G-A соответствует этим требованиям на все 100 %.
