Универсальное подключение трубки — преимущества Camozzi S6520 8-1/4

Современные пневматические системы предъявляют высокие требования к герметичности, устойчивости к перепадам давления и удобству монтажа. Для обеспечения надежного соединения шлангов и трубок с пневматическим оборудованием используются специализированные фитинги. Одним из проверенных решений в этой области является прямой резьбовой фитинг Camozzi серии S6520 с обозначением 8-1/4. Он сочетает в себе простоту конструкции, точную мехобработку и устойчивость к внешним воздействиям, что делает его удобным и эффективным элементом для сборки пневматических цепей.

Технические характеристики

Ниже перечислены ключевые технические параметры фитинга Camozzi S6520 8-1/4, определяющие его рабочие возможности и совместимость с различными компонентами:

• диаметр подключения трубки — 8 мм;
• тип резьбы — наружная резьба G 1/4 дюйма (BSPP);
• рабочее давление — от 0 до 15 бар;
• рекомендуемый диапазон рабочих температур — от –20 C до +60 C;
• тип уплотнения — встроенное уплотнительное кольцо на резьбе;
• конструкция быстросъемная, с зажимной гильзой;
• материал корпуса — никелированная латунь;
• материал цанги — нержавеющая сталь;
• масса фитинга — порядка 30 грамм (в зависимости от партии и исполнения).

Такие характеристики позволяют применять фитинг в широком спектре задач: от промышленных сборочных линий до компактных пневматических блоков в лабораторных условиях.

Особенности конструкции устройства

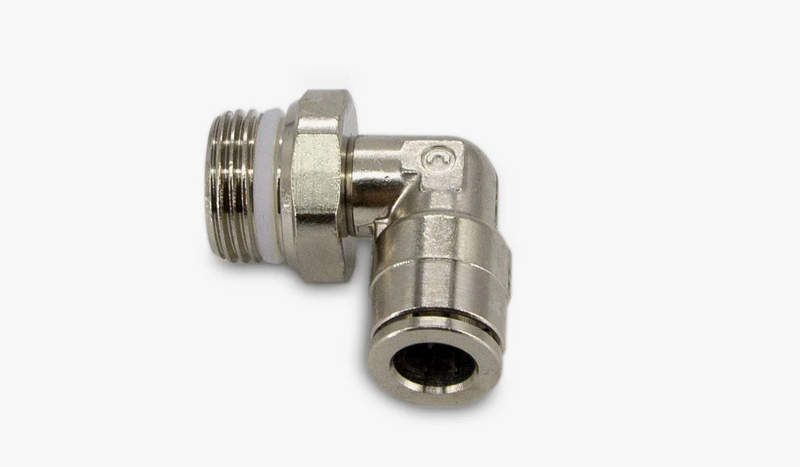

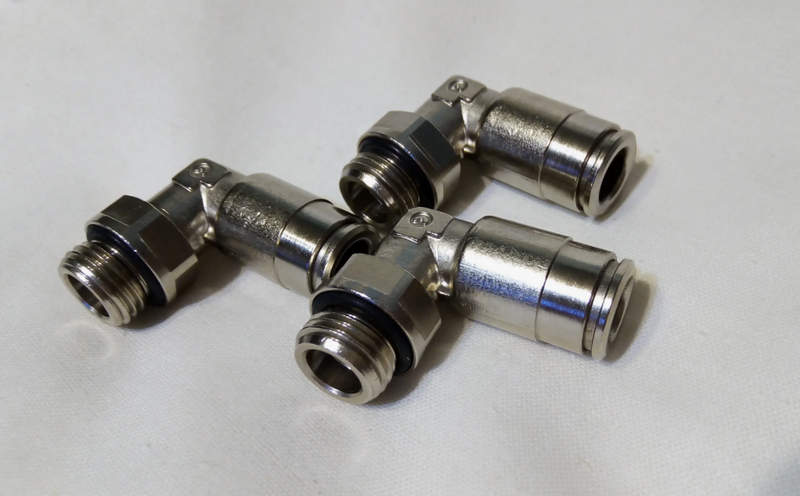

Фитинг Camozzi S6520 8-1/4 спроектирован с учетом максимальной простоты и надежности монтажа. Основной элемент — корпус из никелированной латуни — обладает высокой устойчивостью к коррозии и механическому износу, что особенно важно при длительной эксплуатации в пыльной, влажной или химически агрессивной среде. Никелевое покрытие снижает риск окисления и делает фитинг более долговечным. Соединение трубки осуществляется при помощи самоцентрирующейся цанги, изготовленной из нержавеющей стали. Внутри корпуса расположено кольцо с зубцами, обеспечивающее надежную фиксацию трубки при вставке. Для демонтажа достаточно утопить зажимное кольцо — и трубка легко извлекается без использования инструмента. Такое решение обеспечивает быстрый монтаж и демонтаж без нарушения целостности компонентов. Резьбовая часть фитинга выполнена по цилиндрическому стандарту BSPP (G1/4) и снабжена встроенным уплотнительным кольцом. Это исключает необходимость использования фум-ленты или дополнительной пасты, упрощая установку и исключая риски негерметичности.

Режимы и принципы работы

Фитинг предназначен для работы с воздухом, не содержащим агрессивных примесей и масла (если иное не указано производителем или условиями проекта). Он обеспечивает герметичное и прочное соединение гибкой трубки с резьбовым пневмооборудованием: распределителями, цилиндрами, клапанами, пневмопанелями. Принцип действия основан на механической фиксации трубки цангой. После вставки трубки внутрь отверстия, зубчатое кольцо фиксирует ее при помощи усилия зажима, создавая герметичное соединение без клея, пайки или сварки. Давление воздуха усиливает прижим трубки внутрь, что исключает ее выталкивание даже при резких скачках давления. При отключении трубки достаточно утопить фиксирующее кольцо, которое освобождает зубцы и позволяет легко извлечь трубку. Это делает фитинг идеальным решением в системах, требующих частого технического обслуживания или переподключения.

Области применения

Ниже представлены основные направления, в которых применяется фитинг Camozzi S6520 8-1/4:

• автоматизация сборочных линий и упаковочных машин;
• монтаж пневмораспределителей, цилиндров, позиционеров и прочих исполнительных устройств;
• создание компактных пневматических блоков управления;
• лабораторные стенды, испытательные установки, макеты;
• сборка щитов и шкафов с пневматической обвязкой;
• ремонт и обслуживание существующих пневмолиний.

Фитинг особенно популярен в тех случаях, где важна скорость монтажа, возможность многократного соединения, а также ограниченное пространство — его компактность позволяет удобно разместить соединения даже на плотных пневмопанелях.

Преимущества фитинга Camozzi S6520 8-1/4

Выделим главные преимущества использования данной модели в инженерной практике:

• простая установка без инструмента;
• надёжная фиксация трубки при любых перепадах давления;
• устойчивость к коррозии за счёт никелированного корпуса;
• компактные габариты — экономия места в шкафу или на панели;
• повторное использование без потери герметичности;
• универсальность подключения — совместимость с большинством пневмокомпонентов;
• встроенное уплотнение на резьбе — герметичность без дополнительных материалов.

Таким образом, фитинг Camozzi S6520 8-1/4 — это надежный и удобный элемент пневматических систем, сочетающий долговечность, простоту эксплуатации и устойчивость к внешним воздействиям. Его конструкция продумана до мелочей, чтобы упростить монтаж и обеспечить надежную герметизацию без риска разгерметизации. Благодаря таким характеристикам он широко используется в различных отраслях промышленности, где важны стабильность, компактность и удобство обслуживания. При необходимости оперативной поставки таких компонентов всегда можно обратиться в компанию «Олниса» — партнера, который знает, как обеспечить бесперебойную работу любого пневматического узла.
