Оптимизация пневмоконтуров с использованием Camozzi 9512 12-M16x1,5

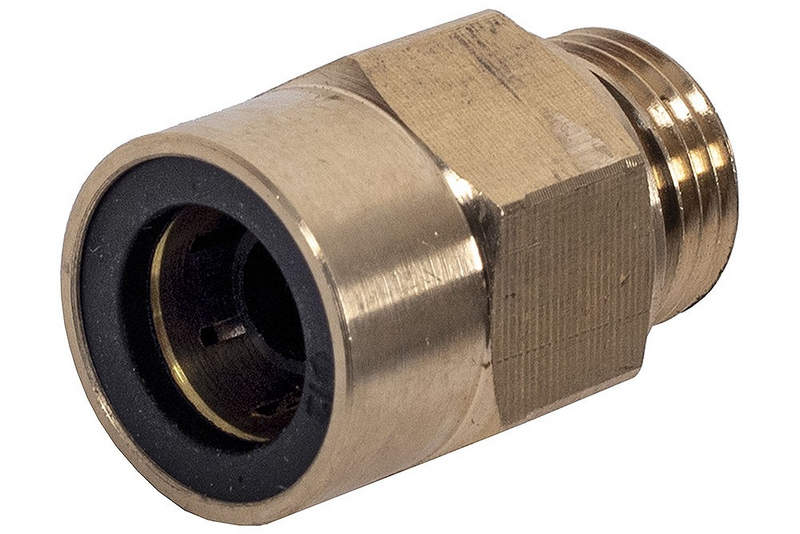

Фитинг Camozzi 9512 12-M16x1,5 представляет собой элемент соединительной арматуры, широко применяемый в пневматических системах. Его основное назначение — обеспечить герметичное и надежное соединение пластиковых трубок с металлическими элементами оборудования. Данная модель отличается высокой точностью изготовления, надежностью в эксплуатации и устойчивостью к внешним воздействиям, что делает её востребованной в различных отраслях промышленности: от машиностроения до автоматизации технологических процессов.

Технические характеристики

Ключевыми параметрами, определяющими область использования и эксплуатационные качества фитинга, являются:

• диаметр подключаемой трубки составляет 12 мм, что соответствует стандартным требованиям к пневмокоммуникациям в автоматизированных системах;
• резьбовая часть выполнена по метрическому стандарту — M16×1,5; данный тип резьбы обеспечивает совместимость с большинством промышленных компонентов, включая распределители, клапаны и пневмоцилиндры;
• рабочее давление варьируется в диапазоне до 15 бар, что позволяет использовать фитинг в большинстве пневматических систем общего и специализированного назначения;
• допустимый температурный диапазон эксплуатации — от −20 до +80 C, благодаря чему изделие может применяться в условиях нестабильного микроклимата, на открытом воздухе или в неотапливаемых помещениях;
• корпус изготовлен из никелированной латуни; этот материал обладает высокой стойкостью к коррозии, механическому износу и агрессивным веществам, включая масла и смазки;
• внутреннее уплотнение, как правило, выполнено из NBR (нитрилбутадиенового каучука), который гарантирует герметичность соединения и устойчив к воздействию масел и технических жидкостей;
• тип соединения с трубкой — цанговый зажим, что обеспечивает быстрое и надёжное подключение без применения специального инструмента;
• тип конструкции — прямой цанговый фитинг с наружной резьбой; благодаря такой конфигурации он применяется для вворачивания в корпус оборудования или распределительную панель.

Принцип работы и режимы эксплуатации

Фитинг Camozzi 9512 12-M16x1,5 работает по принципу механической фиксации трубки при помощи цангового зажима. Установка происходит в несколько этапов: трубка вставляется в цанговое гнездо до упора; при этом внутренняя обойма зажимается, образуя герметичное соединение. Извлечение трубки происходит путём нажатия на цанговое кольцо и вытягивания трубки на себя. Подобный принцип особенно удобен для технического обслуживания, поскольку позволяет производить разъединение и повторное соединение без потери герметичности и без использования гаечных ключей. Это особенно важно при частых перенастройках оборудования или при обслуживании сложных пневматических сетей. Фитинг устойчив к вибрациям и скачкам давления, поэтому может использоваться как в стационарных системах, так и в мобильных пневматических узлах. Он одинаково хорошо работает при постоянной подаче воздуха и в импульсных режимах, когда давление подаётся с определённой частотой.

Особенности конструкции

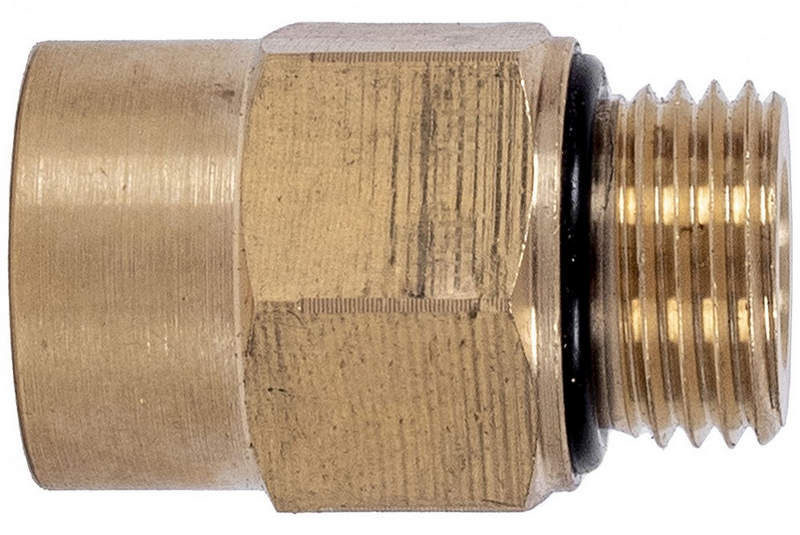

Фитинг выполнен в виде цельной латунной конструкции с никелированным покрытием. Такое решение обеспечивает высокую прочность корпуса, защиту от окисления и износа. Наружная метрическая резьба с мелким шагом резьбы (1,5 мм) даёт возможность точно и прочно фиксировать фитинг в ответном отверстии без риска срыва резьбы. Цанговый механизм включает кольцо с зубчатыми лепестками, которые при вставке трубки расширяются, а при извлечении фиксируются на поверхности трубки, исключая её самопроизвольное выталкивание под давлением. Внутри корпуса установлено уплотнительное кольцо, которое предотвращает утечку воздуха и компенсирует возможные микросмещения трубки в процессе работы. Корпус может иметь дополнительную прорезь или шестигранник под ключ, что облегчает его установку в труднодоступных местах и повышает надёжность фиксации. Конструкция предусматривает возможность многократного использования без потери герметичности или снижения характеристик, что делает фитинг экономически выгодным решением.

Области применения

Фитинг Camozzi 9512 12-M16x1,5 применяется в самых разных пневматических системах, где требуется быстрое и герметичное соединение гибких трубок с оборудованием. Ниже перечислены основные направления его использования:

• в автоматизированных производственных линиях, где требуется быстрая замена или переподключение пневмосетей;
• в упаковочных и фасовочных машинах, использующих пневматические приводы;
• в пневмосистемах станков и сборочного оборудования, где важны точность и надёжность соединений;
• в мобильных пневматических установках, включая компрессоры, испытательные стенды и роботизированные платформы;
• в лабораторных установках и пневмостендах для проведения испытаний и регулировки давления;
• в системах подготовки воздуха и пневмоавтоматики: фильтрах, регуляторах, осушителях и клапанных группах.

Универсальность данного фитинга делает его совместимым с большинством распространённых компонентов пневмосетей — от быстросъёмных соединений до распределительных блоков и датчиков давления.

Преимущества модели

Фитинг Camozzi 9512 12-M16x1,5 обладает рядом эксплуатационных и технических преимуществ:

• простота установки и демонтажа трубки без применения инструмента;
• высокая герметичность за счёт надёжного цангового механизма;
• универсальность — подходит для широкого спектра задач и совместим с различными типами оборудования;
• стойкость к коррозии и перепадам температуры благодаря качественным материалам;
• возможность многократного использования без потери герметичности;
• компактные размеры, удобство монтажа в ограниченном пространстве;
• доступность и стандартизация конструкции — легко заменяется в случае необходимости.

Таим образом, фитинг Camozzi 9512 12-M16x1,5 — это надёжный и проверенный компонент для построения эффективных пневмосетей. Он сочетает в себе прочность конструкции, простоту подключения и высокую степень герметичности, обеспечивая стабильную работу систем в самых разных условиях. Благодаря применению в широком спектре задач, он стал стандартом для многих отраслей, а в связке с грамотным подбором и быстрой поставкой от компании «Олниса» — ещё и залогом бесперебойного функционирования оборудования.
