Фильтрация и стабилизация давления в одном корпусе — Indutech AW2000-02-XRT01

Фильтр-регулятор AW2000-02-XRT01 производства INDUTECH представляет собой комбинированное устройство, объединяющее в себе функции очистки сжатого воздуха от механических загрязнений и конденсата, а также стабилизации давления в пределах заданного диапазона. Он применяется в составе пневматических систем различного назначения — от компактных станков до промышленного оборудования — и позволяет существенно повысить надежность работы пневмоаппаратуры за счёт минимизации рисков, связанных с загрязнённым воздухом и скачками давления.

Основные технические характеристики

Ниже перечислены ключевые технические характеристики модели AW2000-02-XRT01:

• рабочее давление: от 0,15 до 0,85 МПа;
• максимальное входное давление: до 1,0 МПа;
• диапазон регулирования выходного давления: стандартно от 0,05 до 0,7 МПа;
• степень фильтрации: 40 мкм (с возможностью замены фильтрующего элемента на более тонкий);
• присоединительный размер: G1/4 (внутренняя резьба);
• рабочая температура: от 5 до 60 C;
• расход воздуха при 0,7 МПа: до 550 л/мин;
• тип конструкции: модульная, с возможностью монтажа на кронштейн или через стандартные пневматические коллекторы;
• материал корпуса: алюминиевый сплав с антикоррозийным покрытием;
• резьба на манометре и дренажном клапане: стандартная метрическая;
• способ отвода конденсата: полуавтоматический (при сбросе давления в системе происходит слив конденсата);
• стандарт поставки: в комплект входит пластиковая чаша, прозрачный защитный кожух, дренажный клапан, крепёж.

Конструктивные особенности

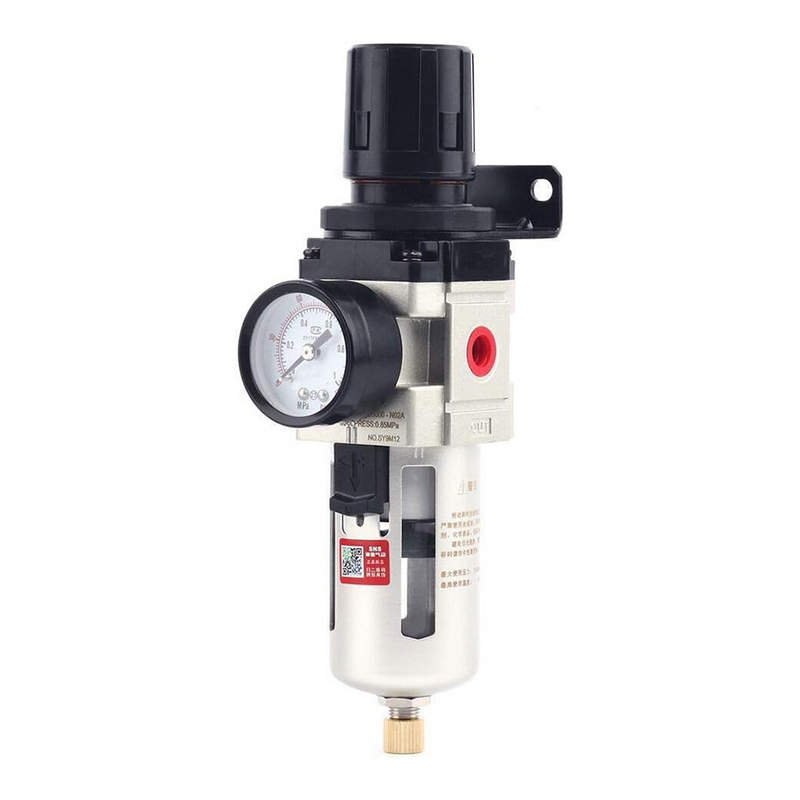

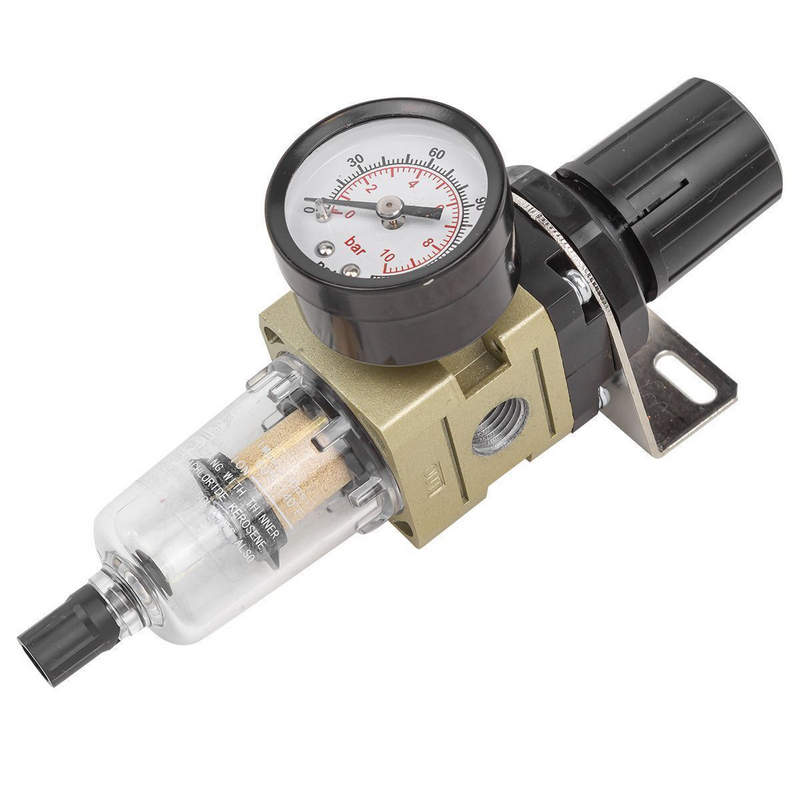

Особенности конструкции фильтр-регулятора AW2000-02-XRT01 позволяют ему быть одновременно компактным, надёжным и удобным в обслуживании. Устройство представляет собой цельный модуль с вертикальной ориентацией, объединяющий фильтрующий элемент, регулятор давления и чашу для сбора конденсата. Чаша выполнена из прочного полимера с прозрачными стенками, что даёт возможность визуально контролировать уровень накопленной влаги. Снаружи чаши расположен пластиковый защитный кожух, предохраняющий её от механических повреждений и воздействия ультрафиолета.

Механизм регулировки давления выполнен в виде вращающейся головки с фиксатором, исключающим случайное смещение установленного значения. Регулятор снабжен выходом для установки манометра, позволяющего контролировать фактическое давление на выходе. Конструкция предполагает установку как с помощью кронштейна на стену, так и в составе линейного модуля с другими элементами подготовки воздуха, такими как лубрикаторы или осушители. Внутри фильтра находится синтерованный металлический элемент, предназначенный для улавливания механических примесей — пыли, ржавчины, окалины. Он легко извлекается при обслуживании и может быть заменён на элемент с меньшей или большей степенью фильтрации, в зависимости от требований к чистоте воздуха.

Режимы работы

Фильтр-регулятор работает в стандартном линейном потоке и не требует внешнего питания. Основные режимы функционирования следующие:

• режим фильтрации: входящий поток воздуха направляется через фильтрующий элемент, где задерживаются механические частицы;
• режим стабилизации давления: регулятор автоматически поддерживает заданное выходное давление, компенсируя колебания на входе;
• режим отвода конденсата: при остановке подачи воздуха дренажный клапан открывается и сливает накопленную жидкость из чаши;
• режим обслуживания: при необходимости возможно отключение модуля от системы без демонтажа, благодаря быстросъёмному монтажу и возможности изоляции входа/выхода.

В ходе эксплуатации устройство автоматически поддерживает фильтрацию и стабилизацию параметров, не требуя постоянного вмешательства оператора. Тем не менее, рекомендуется регулярный визуальный контроль чаши и периодическая замена фильтра.

Принцип действия

Принцип действия фильтр-регулятора AW2000-02-XRT01 основан на последовательной обработке потока сжатого воздуха. Сначала воздух проходит через фильтрующий элемент, где из него удаляются частицы твёрдых загрязнений и капли влаги. Далее очищенный воздух поступает в регулятор, где встроенный мембранный механизм сравнивает выходное давление с установленным значением. При превышении заданного уровня давление автоматически снижается через сбросной канал, при недостаточном — ограничивается проходное сечение, предотвращая падение давления на выходе. Такое устройство позволяет добиться стабильных условий подачи воздуха к пневматическим исполнительным элементам, что особенно важно в системах с прецизионными приводами или чувствительными датчиками.

Области применения

Фильтр-регулятор INDUTECH AW2000-02-XRT01 широко используется в различных отраслях, где необходима стабилизация параметров подачи воздуха и его предварительная очистка. Основные области применения включают:

• станкостроение и автоматизированные линии;
• пневматические системы дозирования и упаковки;
• автомобильную промышленность, включая покрасочные и сборочные участки;
• пищевую и фармацевтическую промышленность (при использовании материалов с пищевыми допусками);
• лабораторные установки и испытательные стенды;
• монтажные линии с пневмоинструментом;
• системы управления клапанами и цилиндрами.

Его универсальность позволяет легко внедрять фильтр-регулятор в уже существующие пневмосхемы, а компактность конструкции делает его удобным для использования в ограниченных пространствах.

Преимущества AW2000-02-XRT01

Использование фильтр-регулятора AW2000-02-XRT01 даёт пользователю ряд ощутимых преимуществ:

• компактные размеры при сохранении функциональности;
• объединение двух функций (фильтрация и регулирование) в одном устройстве;
• простота монтажа и интеграции в систему;
• визуальный контроль уровня конденсата;
• повышенная точность регулировки давления;
• долговечность материалов корпуса и фильтрующих элементов;
• возможность замены фильтра на тонкую очистку;
• совместимость с модульной системой пневмоподготовки.

Такая совокупность характеристик делает устройство особенно выгодным решением для производственных задач, где важны стабильность, чистота воздуха и простота обслуживания.

В целом, фильтр-регулятор INDUTECH AW2000-02-XRT01 — это надёжное и удобное решение для обеспечения стабильной работы пневмосистем. Он сочетает в себе эффективность фильтрации, точность регулировки давления и простоту обслуживания. Устройство подходит как для базовых, так и для высокоточных применений, а его модульная конструкция упрощает расширение или модернизацию пневматических цепей.
