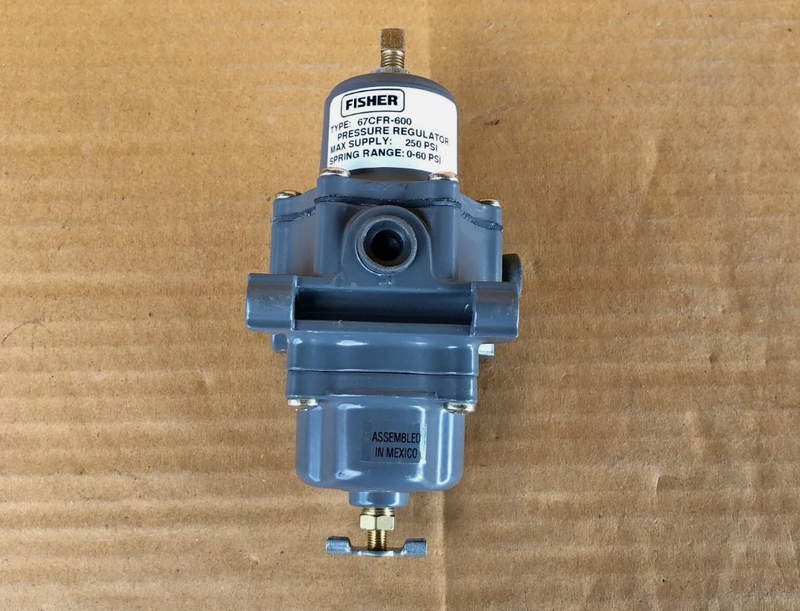

Точная стабилизация давления в компактном формате: возможности Fisher 67CFR-600

Фильтр-регулятор серии 67CFR‐600 от компании Fisher представляет собой универсальное и надёжное устройство, предназначенное для предварительной очистки и стабилизации давления сжатого воздуха или газа в промышленных пневматических системах. Конструкция объединяет два ключевых узла — фильтр и регулятор давления — в одном компактном корпусе, что снижает занимаемое пространство, упрощает монтаж и минимизирует количество соединений.

Основные технические характеристики

В данной модели сочетаются высокая точность регулировки, устойчивость к перепадам давления и встроенная фильтрация частиц. Технические параметры определяют рабочие границы и эксплуатационные возможности устройства:

• рабочее давление на входе до 250 psi (примерно 17,2 бар);
• диапазон регулирования выходного давления — от 0,7 до 125 psi, в зависимости от выбранной пружины регулирования;
• пропускная способность зависит от давления на входе и выставленного значения на выходе — при давлении 150 psi и выходном 20 psi устройство может пропускать до 500 стандартных литров в минуту;
• резьбовые соединения — обычно NPT 1⁄4", 3⁄8" или 1⁄2" (вариант зависит от заказа);
• точность стабилизации давления — высокая, колебания минимальны даже при переменном потоке;
• температурный диапазон работы — от −40 до +82 C при соответствующих материалах корпуса и уплотнений.

Эти параметры делают Fisher 67CFR‐600 подходящим для задач, где требуется фильтрация, поддержание постоянного давления и быстрый отклик на изменения нагрузки.

Конструктивные особенности

Устройство выполнено в моноблочном литом алюминиевом корпусе с антикоррозийной защитой. Конструкция разработана для обеспечения долгого срока службы в условиях повышенной влажности, запылённости и вибраций. Основные конструктивные элементы включают:

• корпус из алюминиевого сплава с полимерным или эпоксидным покрытием для устойчивости к внешней среде;
• встроенный фильтрующий элемент из пористого металла или пластика (обычно 40 микрон) для удаления механических частиц и защиты клапана регулировки;
• седло клапана из нержавеющей стали или полимерного композита, устойчивое к износу;
• диафрагма из эластомера (например, Buna-N, Viton или EPDM), обеспечивающая точную работу регулятора и чувствительность к малейшим изменениям давления;
• винт регулировки давления с возможностью блокировки положения для предотвращения случайной перенастройки;

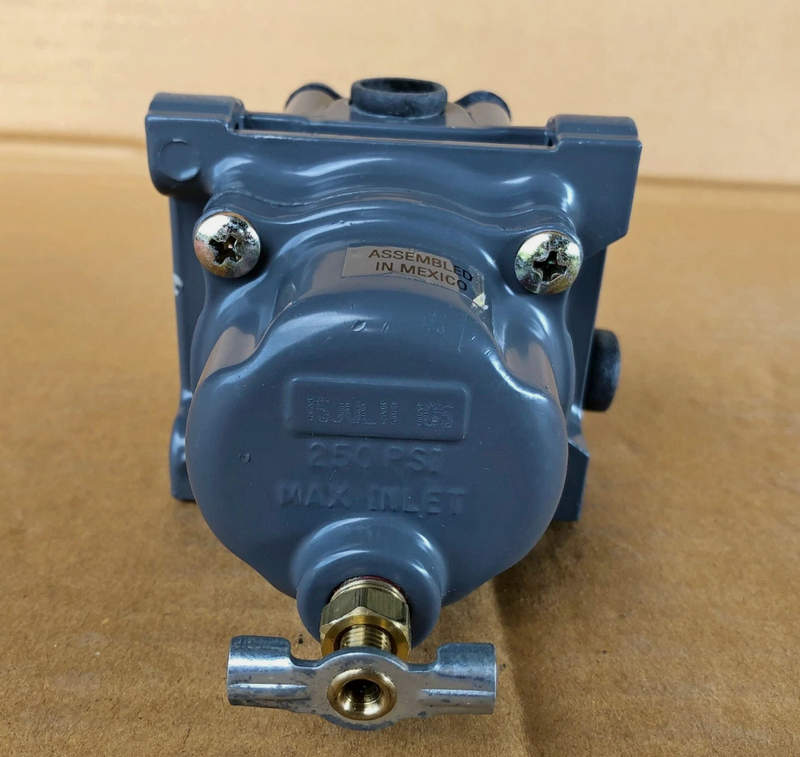

• дренажный порт или автоматический слив конденсата в некоторых вариантах исполнения.

Такое устройство удобно монтируется в ограниченных пространствах, не требует внешнего питания и не создаёт избыточного шума при работе.

Принцип действия и режимы эксплуатации

Работа Fisher 67CFR‐600 основана на взаимодействии между давлением на выходе и усилием регулировочной пружины, передающимся через диафрагму на управляющий клапан. Ниже подробно раскрыт принцип:

• подача воздуха на вход приводит к заполнению камеры фильтра, где происходит удаление твёрдых частиц и, частично, влаги;
• далее воздух проходит к управляющему клапану, который ограничивает поток в зависимости от положения диафрагмы;
• если выходное давление возрастает выше установленного уровня, диафрагма поднимается, и клапан частично перекрывает поток;
• если давление падает, пружина давит на диафрагму вниз, открывая клапан и увеличивая подачу;
• встроенный байпас и система компенсации обеспечивают устойчивую работу при скачках давления на входе;
• регулировка производится вручную с помощью винта, который изменяет преднатяг пружины.

Основные режимы эксплуатации включают:

• стабилизацию давления перед пневмооборудованием (цилиндры, клапаны, пневмоприводы);
• работу в линиях подачи воздуха с переменной нагрузкой;
• фильтрацию загрязнений перед тонкой регулировкой или критически важными модулями;
• использование в режимах с частыми пусками и остановками оборудования, где важна реакция без задержек.

Применение в промышленности

Фильтр-регулятор 67CFR‐600 широко используется в различных отраслях благодаря надёжности и простоте:

• в машиностроении — для стабилизации давления на линии подачи воздуха к инструментам и приводам;
• в нефтегазовой отрасли — в управляющих пневмолиниях, особенно в зонах с повышенной взрывоопасностью (при наличии соответствующего исполнения);
• на химических и фармацевтических производствах — для работы с технологическим воздухом;
• в системах автоматизации зданий — для регулирования давления в исполнительных механизмах и системах управления;
• на упаковочных линиях и пищевых производствах — для обеспечения точной работы пневмоприводов;
• в лабораторных и исследовательских установках — для подачи стабилизированного воздуха в чувствительное оборудование.

Гибкость в конфигурации, компактность и высокая точность делают это устройство востребованным на объектах с повышенными требованиями к надёжности.

Преимущества фильтр-регулятора Fisher 67CFR‐600

Среди основных преимуществ можно выделить следующие:

• комбинация фильтра и регулятора в одном корпусе сокращает число соединений и снижает вероятность утечек;
• высокая точность регулировки выходного давления при минимальных колебаниях потока;
• возможность применения при отрицательных температурах (до −40 C) — важно для наружных или неотапливаемых помещений;
• надежный фильтр с высокой степенью удержания частиц;
• простота монтажа и настройки без необходимости в дополнительном оборудовании;
• широкий выбор исполнений по материалам и диапазонам давления;
• долговечность и высокая устойчивость к агрессивным средам, вибрациям, ударам.

Такой набор преимуществ делает Fisher 67CFR‐600 логичным выбором для автоматизации, где требуется надёжная подача сжатого воздуха с минимальными потерями и стабильными параметрами.

Таким образом, фильтр-регулятор Fisher 67CFR‐600 — это проверенное временем решение, сочетающее в себе эффективность, надёжность и удобство эксплуатации. За счёт своей конструкции и рабочих характеристик он применяется в широком спектре промышленных задач и подходит для построения стабильных и долговечных пневмосистем. Выбор данного оборудования позволяет избежать проблем с колебаниями давления, загрязнениями и преждевременным выходом из строя чувствительных пневмокомпонентов.
