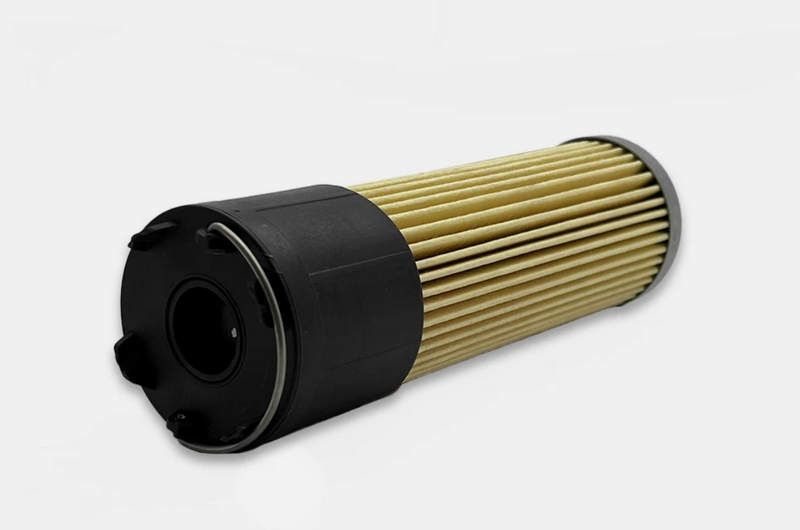

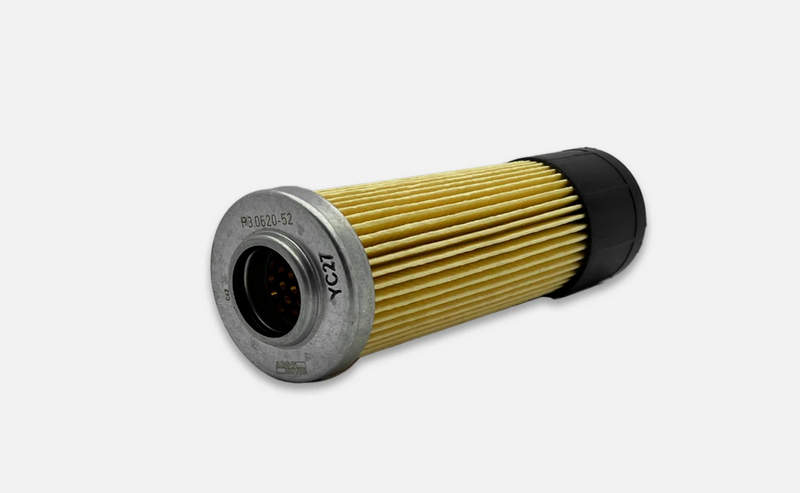

Минимизация износа клапанов и насосов с фильтроэлементом P3.0620-52

Современные гидравлические системы предъявляют жесткие требования к качеству фильтрации, так как даже минимальное загрязнение рабочей жидкости может привести к выходу из строя чувствительных компонентов: клапанов, насосов, гидромоторов. В связи с этим фильтроэлементы занимают важную роль, обеспечивая поддержание чистоты масла на заданном уровне и предотвращая преждевременный износ оборудования. Одним из решений, соответствующих требованиям к надежности и эффективности, является фильтроэлемент Argo-Hytos P3.0620-52, широко используемый в промышленных, мобильных и энергетических установках.

Основные технические характеристики

Основные характеристики P3.0620-52 определяют его пригодность для жестких условий эксплуатации и высоких уровней загрязнения:

• рабочая среда — минеральные масла, масла на основе сложных эфиров, синтетические жидкости, фторированные жидкости (в зависимости от совместимости с материалами фильтра);
• номинальная тонкость фильтрации — 10 мкм (может варьироваться в зависимости от исполнения: также доступны 3, 5, 20 мкм);
• номинальная пропускная способность — до 300 л/мин при номинальном перепаде давления;
• максимальное рабочее давление — до 210 бар;
• максимальный перепад давления — 10 бар (при этом происходит деформация или повреждение фильтра, вызывающее срабатывание байпаса, если он установлен в фильтроузле);
• степень загрязненности ISO 4406 допустима до уровня 18/16/13 при замене фильтра;
• материал фильтрующего элемента — стекловолокно с многослойной компоновкой и градиентной плотностью, что обеспечивает высокую удерживающую способность и длительный срок службы;
• наружный диаметр — порядка 65 мм; длина — около 250 мм; вес — 0,6...0,9 кг в зависимости от исполнения;
• тип исполнения — вставной картридж с уплотнением и жёстким каркасом из оцинкованной стали либо нержавеющей стали.

Конструкционные особенности

Арго Гайтос применяет в серии P3.0620-52 прогрессивную компоновку фильтрующих материалов, а также надёжную конструкцию, обеспечивающую стабильную работу при высоких давлениях и динамических нагрузках. Ниже перечислены основные инженерные решения, реализованные в данной модели:

• каркас фильтра изготовлен из прочной металлической перфорированной трубки, устойчивой к деформации и коллапсу при гидравлическом ударе;
• внутренний и внешний слои фильтра стабилизированы металлической сеткой для равномерного распределения потока и предотвращения прорывов материала;
• используется многоступенчатая фильтрация: наружные слои задерживают более крупные частицы, а внутренние — микроскопические загрязнители, что повышает ресурс и эффективность фильтра;
• уплотнительные кольца выполнены из материала NBR или FKM, в зависимости от модификации, что позволяет адаптировать фильтр под разные температуры и химические составы рабочей жидкости;
• на торцевых крышках имеются посадочные канавки и крепёжные элементы, обеспечивающие надежную фиксацию фильтра внутри корпуса;
• в ряде исполнений может быть установлен индикатор загрязнённости (механический или электронный), активирующий сигнал при достижении критического перепада давления.

Принцип работы

Фильтроэлемент Argo-Hytos P3.0620-52 функционирует по принципу глубинной фильтрации, в отличие от поверхностной, характерной для сетчатых фильтров. Это означает, что частицы загрязнений задерживаются не только на поверхности, но и по всей толщине материала. Благодаря этому достигается высокая удерживающая способность и долгий срок службы. При прохождении жидкости через фильтрующий картридж:

• масло направляется от наружного слоя к центру, проходя через несколько фильтрующих уровней, каждый из которых рассчитан на определённый диапазон размеров частиц;
• в процессе фильтрации загрязнения распределяются по толщине материала, не концентрируясь на одной поверхности, что минимизирует риск закупорки и повышает стабильность потока;
• при превышении перепада давления (например, при сильном загрязнении) активируется встроенный байпасный клапан (если он предусмотрен в фильтре), позволяющий избежать разрушения элемента или остановки системы.

Области применения

Универсальность конструкции и надёжность фильтроэлемента P3.0620-52 делают его востребованным в различных отраслях. Ниже приведены типичные сферы применения:

• гидравлические системы промышленного оборудования — станки, прессы, инжекционные машины, автоматизированные линии;
• мобильная техника — экскаваторы, погрузчики, краны, бетононасосы и другие машины с гидроприводом;
• энергетика — гидроэлектростанции, ветрогенераторы, маслонаполненные трансформаторы с активной фильтрацией;
• сельское хозяйство — тракторы, комбайны, посевные комплексы с гидравлическими контурами;
• горнодобывающая техника — буровые установки, карьерные самосвалы, дробильные комплексы.

Преимущества использования

Выбор фильтроэлемента Argo-Hytos P3.0620-52 обусловлен не только его техническими характеристиками, но и реальными преимуществами в эксплуатации:

• повышенная грязеёмкость — достигается за счёт многоуровневой фильтрации и градиентной плотности материала;
• высокая стойкость к пульсациям давления и гидроударам — благодаря жёсткой металлической конструкции;
• долгий ресурс без необходимости частой замены — снижает затраты на техническое обслуживание;
• широкая химическая совместимость — допускает использование с разными типами масел и рабочих жидкостей;
• простая замена — унифицированный посадочный размер и стандартизированная конструкция;
• возможность применения в системах с ограниченным пространством — благодаря компактной форме при высокой производительности.

В целом, фильтроэлемент Argo-Hytos P3.0620-52 представляет собой надёжное, проверенное решение для обеспечения чистоты в гидросистемах. Его многоуровневая конструкция, стойкость к агрессивной среде и высокая грязеёмкость позволяют значительно продлить срок службы оборудования, снизить риски аварий и сократить расходы на обслуживание. Учитывая стандартизированный формат и совместимость с различными фильтрами, он является универсальным элементом в арсенале технического специалиста.
