Работа автоматики в непрерывном режиме с Rittal SK 3241.100

В условиях интенсивной эксплуатации электрооборудования внутри распределительных шкафов, панелей управления и шкафов автоматики важным аспектом остаётся контроль температуры и защита от загрязнений. Вентиляция с фильтрацией воздуха позволяет не только отводить избыточное тепло, но и предотвращает попадание пыли, влаги и других вредных частиц внутрь электрощитового оборудования. Одним из эффективных решений в этой области является фильтрующий вентилятор Rittal SK 3241.100, разработанный для надёжной и бесшумной работы в промышленных условиях.

Технические характеристики

Модель SK 3241.100 относится к серии фильтрующих вентиляторов компании Rittal и предназначена для установки на поверхность стенок шкафов. Основными рабочими параметрами изделия являются:

• напряжение питания вентилятора: 230 В переменного тока с частотой 50/60 Гц;
• расход воздуха в режиме всасывания — до 160 м3/ч при свободном выходе воздуха;
• потребляемая мощность — порядка 33 Вт при стандартной нагрузке;

• уровень звукового давления — не превышает 48 дБ (A), что обеспечивает комфортную эксплуатацию даже в помещениях с повышенными требованиями к шуму;
• степень защиты фронтальной панели — IP54, благодаря наличию уплотнений и фильтрующего материала, препятствующего проникновению пыли и брызг воды;
• температурный диапазон эксплуатации — от −10 до +55 C, что делает устройство пригодным для большинства промышленных условий;
• тип фильтра — сменная кассета из синтетического волокна класса G3 по EN 779 (предусмотрена возможность установки более тонкой фильтрации при необходимости);
• материал корпуса — ударопрочный пластик (АBS), стойкий к воздействию ультрафиолета и большинства промышленных загрязнений;
• цвет корпуса — светло-серый (RAL 7035), соответствующий большинству стандартных промышленных решений;
• способ монтажа — снаружи на стенку шкафа, без дополнительных инструментов, с помощью защёлок (простой snap-in монтаж);
• варианты исполнения — стандартная модель, опционально доступна версия с функцией реверсивной подачи воздуха.

Преимущества модели

Фильтрующий вентилятор Rittal SK 3241.100 обладает рядом ключевых достоинств, обеспечивающих его высокую востребованность:

• простая установка и обслуживание за счёт snap-in крепления и быстросъёмного фильтра;
• высокая производительность при компактных габаритах — до 160 м3/ч воздушного потока;
• повышенная степень защиты — IP54, подходящая для большинства промышленных условий;
• качественная фильтрация воздуха с возможностью использования фильтров разных классов;
• низкий уровень шума, обеспечивающий комфорт в условиях производственных и административных помещений;
• возможность интеграции с термостатами и автоматическими системами управления климатом;
• совместимость с типовыми шкафами Rittal и других производителей благодаря стандартным посадочным размерам.

Особенности конструкции устройства

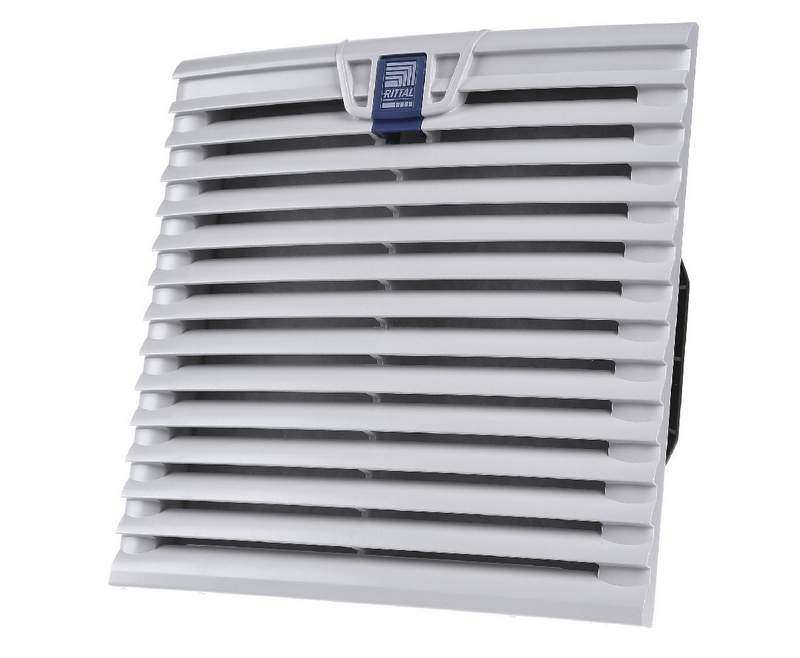

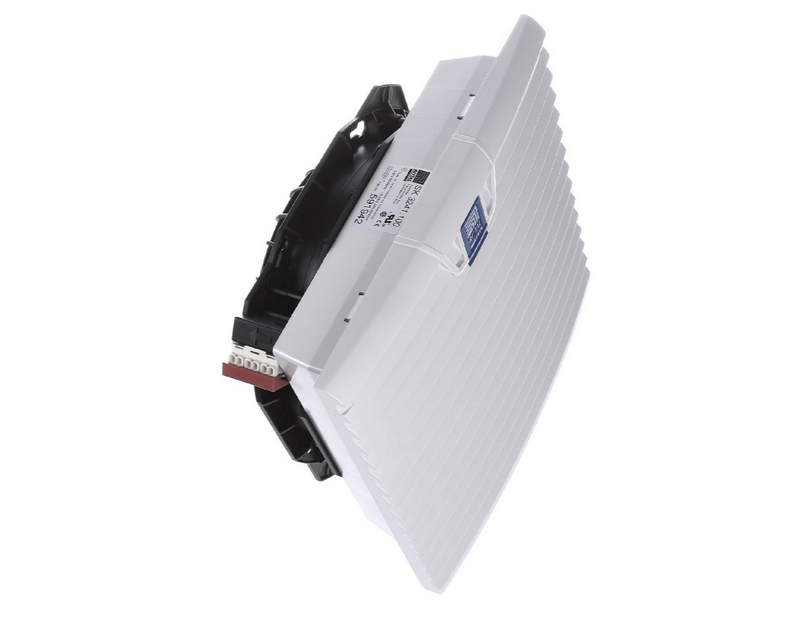

Фильтрующий вентилятор Rittal SK 3241.100 представляет собой компактный и функционально завершённый узел, предназначенный для принудительного воздушного охлаждения внутреннего объёма электрического шкафа. Корпус вентилятора выполнен в форме плоской кассеты с декоративной лицевой решёткой, за которой размещён съёмный фильтрующий элемент и сам вентиляторный блок. Установка устройства осуществляется с наружной стороны шкафа с помощью защёлкивающихся креплений, что позволяет производить монтаж и демонтаж без применения дополнительных инструментов. Силовой кабель подключается через клеммную колодку на тыльной стороне вентилятора. Такая конструкция позволяет минимизировать время обслуживания и упрощает регулярную замену фильтрующего элемента.

Встроенный фильтр, как правило, выполнен из синтетического нетканого материала, способного эффективно задерживать частицы пыли, пуха и прочих загрязнений. Фильтрующий элемент извлекается через фронтальную панель и может быть заменён без остановки вентилятора, что особенно важно при непрерывной эксплуатации оборудования. При этом весь узел рассчитан на плотное прилегание к поверхности шкафа, исключающее несанкционированные воздушные утечки. Дополнительно возможно использование термостатов, термоконтроллеров или программируемых устройств для активации вентилятора только при достижении заданной температуры внутри шкафа, что позволяет сократить потребление энергии и продлить ресурс вентилятора и фильтра.

Области применения

Фильтрующий вентилятор Rittal SK 3241.100 широко применяется в самых разных отраслях промышленности и автоматизации. Ниже перечислены типичные сферы его использования:

• шкафы управления промышленными станками и линиями автоматизации, где требуется стабильное охлаждение контроллеров, источников питания, преобразователей частоты и других тепловыделяющих компонентов;
• шкафы с электронным оборудованием на объектах нефтегазовой, химической и пищевой промышленности, где важно защитить внутренние компоненты от агрессивной пыли;
• щиты систем климатического контроля и автоматизации зданий (BMS), требующие безотказной работы и высокой надёжности вентиляции;
• наружные распределительные шкафы, установленные на улице или в неотапливаемых помещениях, нуждающиеся в защите от атмосферной пыли и влаги;
• шкафы связи, телекоммуникационные распределители и серверные боксы, в которых устанавливаются маршрутизаторы, коммутаторы, модули оптоволоконной связи;
• автоматизированные распределительные системы на логистических и складских комплексах, где вентиляция необходима для обеспечения терморежима хранения данных и корректной работы RFID-систем.

Таким образом, фильтрующий вентилятор Rittal SK 3241.100 является сбалансированным решением для организации эффективной вентиляции в распределительных и управляющих шкафах. Благодаря надёжной конструкции, удобству обслуживания и высокой производительности, он широко используется в различных отраслях промышленности. Надёжная защита оборудования от перегрева и загрязнений позволяет продлить срок службы электроники и снизить вероятность аварий.
