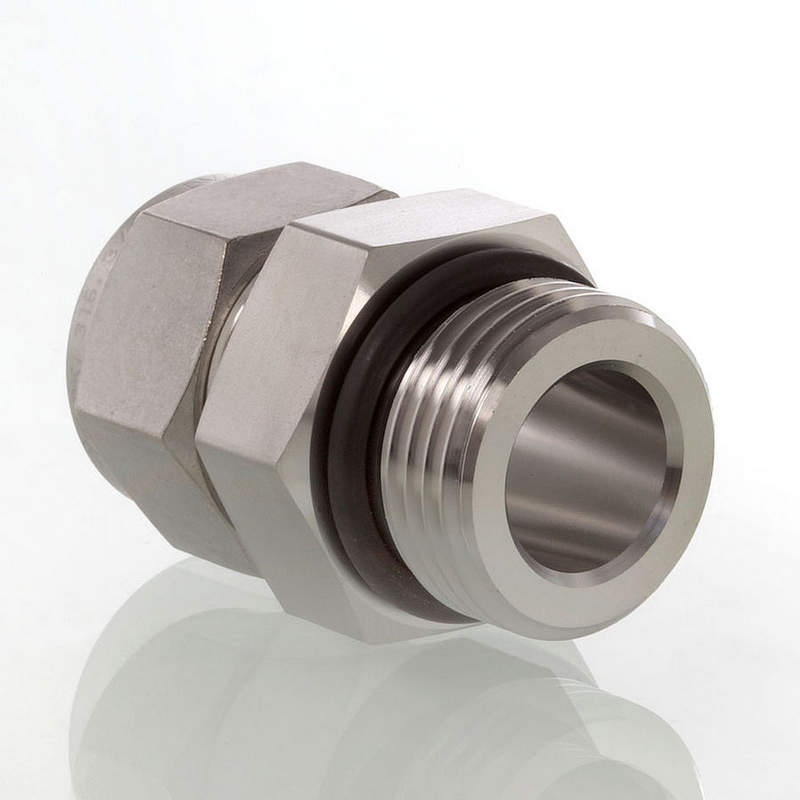

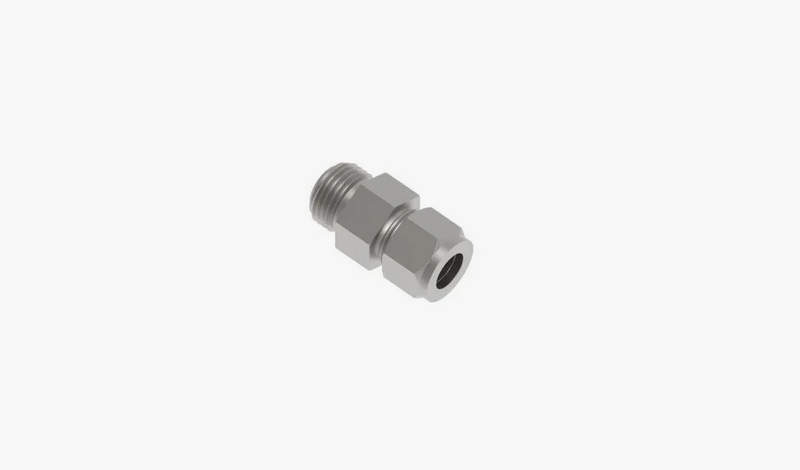

Фитинг HY-LOK CSC-8-6U для стабильной работы пневмо- и гидролиний

В промышленной арматуре надежность соединений имеет первостепенное значение. Особенно это касается ответственных участков трубопроводов, где утечки и вибрационные нагрузки могут привести к простою оборудования или аварийной ситуации. Одним из эффективных решений для подобных задач является использование обжимных фитингов, таких как модель Hy-Lok CSC-8-6U.FLD,RU. Этот компонент совмещает в себе точную механику зажима, продуманную конструкцию корпуса и универсальность при монтаже.

Технические характеристики

Модель Hy-Lok CSC-8-6U.FLD,RU имеет следующие параметры, определяющие ее производственные и эксплуатационные возможности:

• Диаметр труб под соединение: 1/2 дюйма (наружная трубка) и 3/8 дюйма (внутренний переход);
• Тип соединения: переходной обжимной фитинг с прямым корпусом и двумя кольцами;
• Резьбовая часть: метрическая или дюймовая (в зависимости от комплектации, возможна BSPP или UNF);
• Материал изготовления: нержавеющая сталь марки 316 для устойчивости к агрессивным средам;
• Максимальное рабочее давление: до 400 бар (в зависимости от диаметра трубы и условий эксплуатации);
• Температурный диапазон: от -60 до +400 C без ухудшения герметичности при корректной установке;
• Обработка поверхности: пассивация и шлифовка для уменьшения риска коррозии и улучшения обжима;
• Тип исполнения: FLD — исполнение с фторопластовой прокладкой (PTFE) внутри кольца;
• Стандарт исполнения: соответствует требованиям ISO 8434-1 и DIN 2353.

Особенности конструкции устройств

Конструкция фитинга Hy-Lok CSC-8-6U.FLD,RU опирается на принцип двойного обжимного кольца. Это позволяет добиться надежной механической фиксации трубы и герметизации соединения одновременно. Первое кольцо (опорное) формирует направляющее усилие, центрируя трубу внутри корпуса; второе кольцо обеспечивает плотный обжим и "врезается" в металл, предотвращая выскальзывание. Конструкция включает в себя:

• Корпус фитинга выполнен методом холодной ковки и последующей прецизионной механической обработки, что обеспечивает точную посадку элементов и исключает зазоры.
• Фторопластовая прокладка (обозначение FLD) обеспечивает дополнительную защиту от микропротечек при температурных колебаниях или вибрационных воздействиях.
• Контргайка имеет шестигранную форму с фасками, что облегчает затяжку при ограниченном доступе ключа. Внутренние фаски корпуса отполированы, чтобы минимизировать повреждение трубы во время монтажа.
• Конструкция допускает многократный демонтаж и повторную сборку без потери герметичности (при соблюдении моментов затяжки и условий установки).

Принцип работы и режимы эксплуатации

Работа фитинга Hy-Lok CSC-8-6U.FLD,RU основана на эффекте двойного обжима. При затяжке гайки создается давление на обжимные кольца, которые деформируются: одно кольцо скользит по трубе, создавая бортик, а второе врезается в ее стенку, обеспечивая механическую фиксацию. Герметизация достигается одновременно за счет плотного контакта металла с металлом и уплотнения PTFE. Режимы эксплуатации зависят от рабочей среды и конфигурации трубопровода. Фитинг допускает использование в следующих условиях:

• динамические нагрузки (вибрации, пульсации давления);
• перепады температур, включая резкое охлаждение или нагрев;
• агрессивные среды: кислоты, щелочи, морская вода, растворители;
• высокое давление и вакуумные режимы (при соответствующем подборе трубы).

Продукт может применяться как в условиях стационарного монтажа (щитовые сборки, лабораторные установки), так и в подвижных частях системы (гидравлические приводы, мобильные установки).

Области применения

Фитинг Hy-Lok CSC-8-6U.FLD,RU широко применяется в отраслях, где требуется высокая герметичность и устойчивость к агрессивным факторам среды. Ниже приведены основные области его использования:

• Химическая и нефтехимическая промышленность: соединение труб с кислотами, щелочами, растворителями;
• Газовая промышленность: герметичное подключение медных, стальных и нержавеющих труб в системах природного и технического газа;
• Лабораторные системы: приборные газовые линии и установки контроля давления;
• Энергетика: контуры охлаждения, масляные трубопроводы, системы давления;
• Судостроение и морские платформы: устойчивость к морской воде и коррозии;
• Машиностроение: пневмо- и гидросистемы с высокими нагрузками и вибрациями.

Таким образом, фитинг Hy-Lok CSC-8-6U.FLD,RU — это пример инженерного решения, в котором сочетаются точность механики, надежность герметизации и универсальность применения. Его конструкция, способ обжима и устойчивость к внешним воздействиям делают его востребованным элементом в системах, где нет места компромиссам. При необходимости быстрой поставки выгодно обратиться в «Олнису», где каждая деталь поставляется с учетом всех нюансов и ограничений.
