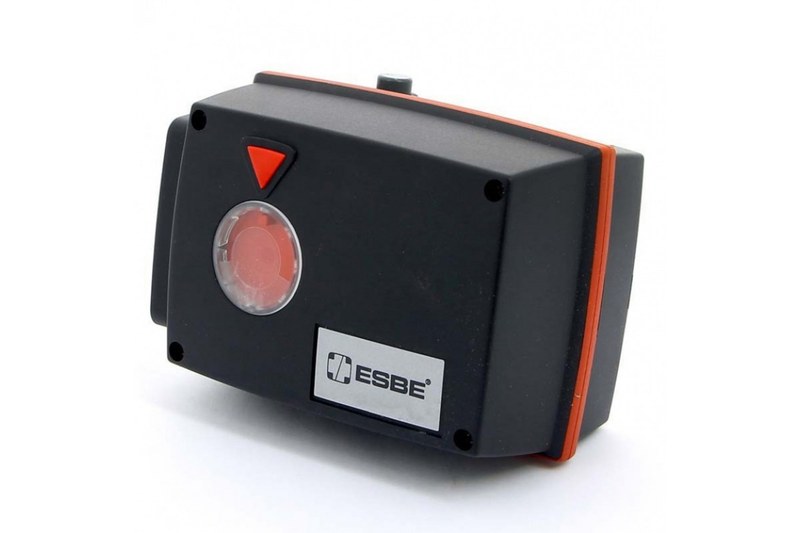

Электропривод серии 90 ESBE 94 12051700 — быстрое управление поворотными клапанами

ESBE 94 12051700 — электрический поворотный привод серии 90, применяемый для автоматизации регулирующей арматуры в отопительных, охлаждающих и теплотехнических системах. Механизм преобразует электрическую команду внешнего контроллера в угловое перемещение вала клапана, благодаря чему положение регулирующего элемента меняется без ручного воздействия.

Технические характеристики

Основные параметры электропривода ESBE 94 12051700:

• бренд — ESBE,
• категория — электропривод поворотного клапана,
• артикул — 12051700,
• модель — 94,
• серия — 90,
• напряжение питания — 230 В AC,
• тип управляющего сигнала — трехточечный SPDT,
• время перемещения на 90° — 15 секунд,
• крутящий момент — 5 Н·м,
• настраиваемый рабочий угол — 30–180°,
• ручное изменение положения — предусмотрено,
• возможность применения вспомогательного переключателя — предусмотрена,
• тип движения — поворотный,
• назначение — автоматическое позиционирование регулирующей арматуры.

Особенности конструкции

Конструктивной основой ESBE 94 является электрический двигатель, связанный с выходным валом через понижающую передачу. Редуктор преобразует быстрое вращение двигателя в контролируемое угловое движение и обеспечивает усилие, необходимое для перемещения клапанного механизма. Серия 90 отличается регулируемыми кулачковыми дисками. С их помощью задаются пределы движения, поэтому исполнительный механизм можно согласовать с арматурой, для которой требуется не только стандартный сектор 90°, но и иной угол в допустимом диапазоне. Для ручного воздействия предусмотрено отключение механической передачи. После освобождения редуктора оператор может изменить положение вала непосредственно рычагом. Такая возможность полезна во время обслуживания системы, проверки клапана или временной эксплуатации при отсутствии управляющего питания.

Принцип работы

ESBE 94 12051700 получает команды от контроллера по трехточечной схеме. Управляющая система имеет возможность подать напряжение для вращения двигателя в одном направлении либо переключить питание на противоположное направление движения. Если необходимо изменить положение клапана в сторону увеличения одного из потоков, контроллер активирует соответствующий управляющий канал. Двигатель начинает вращаться, а редуктор перемещает выходной вал. При поступлении противоположной команды направление меняется. Вал возвращается в обратную сторону, изменяя положение проходных каналов регулирующей арматуры. Когда управляющее напряжение снимается, электродвигатель останавливается. Благодаря этому механизм может оставаться не только в конечных точках, но и в промежуточных положениях. Такая особенность дает возможность постепенно корректировать температуру или расход.

Области применения

ESBE 94 12051700 используется в различных инженерных узлах:

• поворотные смесительные клапаны,
• регулирующая арматура систем отопления,
• котельное оборудование,
• тепловые пункты,
• контуры радиаторного отопления,
• системы охлаждения,
• вентиляционные установки,
• теплообменные узлы,
• смесительные группы,
• системы автоматического регулирования температуры,
• инженерные сети коммерческих зданий,
• промышленные теплотехнические установки,
• локальные системы регулирования расхода теплоносителя.

Компания «Олниса» поставляет электроприводы серии 90 ESBE 94 с артикулом 12051700 для систем отопления, теплоснабжения и автоматического регулирования. При оформлении заказа доступны технические консультации по типу управления, напряжению питания, рабочему моменту и совместимости изделия с применяемой поворотной арматурой. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными достоинствами электроприводов ESBE серии 90 являются:

• надежная работа в составе инженерной автоматики,
• быстрая реакция на управляющие команды,
• точное перемещение регулирующего механизма,
• удобство адаптации к разным схемам управления,
• простота ручного перевода при обслуживании,
• стабильность при повторяющихся рабочих циклах,
• универсальность для различных теплотехнических систем,
• компактность исполнительного узла,
• удобство интеграции с внешними регуляторами,
• практичность при модернизации существующих контуров,
• простота технического обслуживания,
• предсказуемость работы регулирующей арматуры,
• длительный ресурс при правильной эксплуатации,
• минимальная потребность в постоянном участии оператора.

Таким образом, ESBE 94 12051700 — электропривод серии 90 для автоматического управления поворотными регулирующими клапанами. Модель работает от напряжения 230 В, поддерживает трехточечное управление и перемещает вал на 90° приблизительно за 15 секунд при крутящем моменте 5 Н·м. Настраиваемый рабочий сектор, возможность ручного перевода и быстрый исполнительный механизм позволяют применять устройство в отопительных и теплотехнических системах, где требуется оперативное изменение положения клапана по сигналу внешней автоматики.
