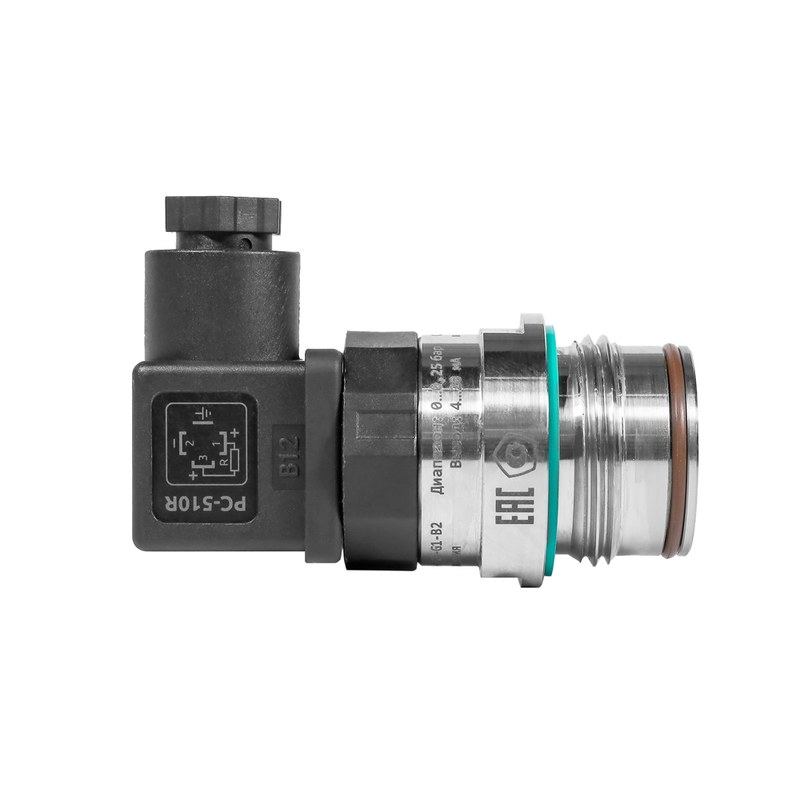

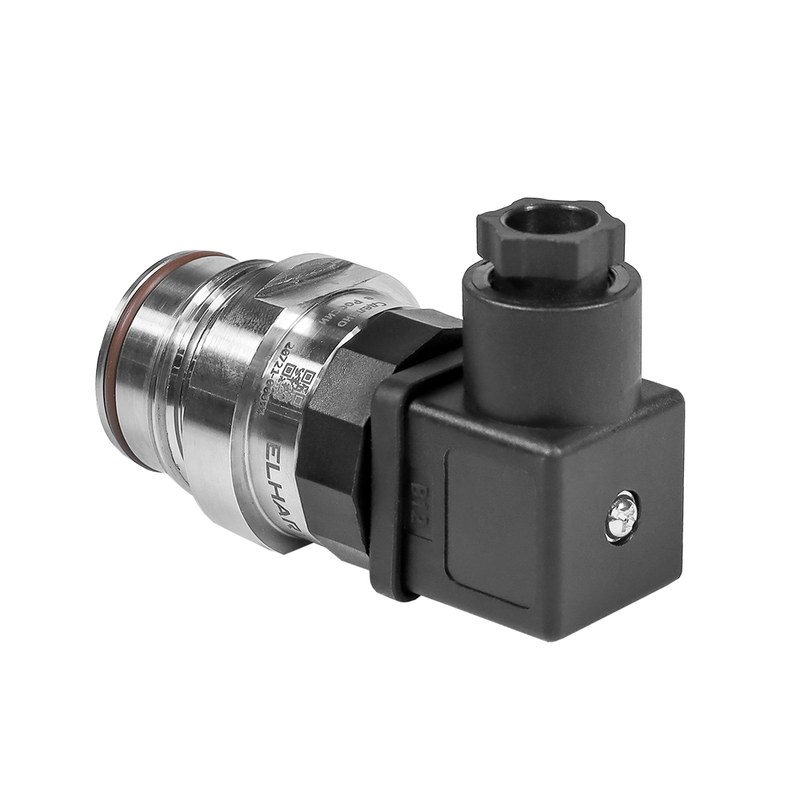

Датчик давления ELHART PTE1000M-0P25-G34-B2 — точный контроль малых давлений в сложных средах
Измерение небольшого избыточного давления становится сложной задачей, если рабочая среда отличается высокой вязкостью, содержит взвешенные частицы или способна постепенно забивать узкие каналы стандартного преобразователя. ELHART PTE1000M-0P25-G34-B2 решает эту проблему с помощью открытой торцевой мембраны, непосредственно воспринимающей давление технологической среды. Диапазон 0…0,25 бар делает модификацию подходящей для процессов, где требуется отслеживать сравнительно небольшие изменения давления или использовать гидростатический принцип контроля уровня.
Технические характеристики
Параметры выбранного исполнения ориентированы на точное измерение малых избыточных давлений. Основные характеристики включают:
- производитель — ELHART,
- серия — PTE1000M,
- модификация — PTE1000M-0P25-G34-B2,
- тип измеряемого давления — избыточное,
- диапазон измерения — 0…0,25 бар,
- присоединение к процессу — E-G34,
- класс точности выбранного исполнения — 0,25 %,
- основная приведённая погрешность серии — в зависимости от кода заказа ±0,2; ±0,25; ±0,35 или ±0,5 %,
- выходной сигнал — 4…20 мА,
- напряжение питания — 10…30 В DC,
- потребляемая мощность — не более 0,7 Вт,
- максимальная нагрузка токового выхода при 24 В — 800 Ом,
- максимальная нагрузка токового выхода при 12 В — 200 Ом,
- допустимая перегрузка продолжительностью до 30 минут — не более 200 % верхнего предела измерения,
- температурная дополнительная погрешность — ±0,2 % на каждые 10 °C относительно +23 °C,
- диапазон подстройки нулевой точки выходного сигнала — 3,7…4,8 мА,
- диапазон подстройки верхней точки — 19,2…20,8 мА,
- температура окружающего воздуха — от −20 до +80 °C,
- температура измеряемой среды — от −20 до +100 °C,
- допустимая относительная влажность — до 95 % без конденсации,
- степень защиты — IP65,
- электрическое подключение — разъём DIN 43650,
- материал корпуса — нержавеющая сталь AISI 304,
- материал чувствительной мембраны — нержавеющая сталь AISI 316L,
- защита токового выхода — от обратной полярности и перенапряжения.
Особенности конструкции устройств
Главным элементом PTE1000M является открытая торцевая мембрана из AISI 316L. В отличие от традиционного датчика с узким внутренним каналом, измерительная зона практически не образует полостей, в которых могли бы задерживаться частицы продукта. За счёт этого устройство приспособлено для густых, загрязнённых и неоднородных сред, включая суспензии и коллоидные растворы. Давление непосредственно деформирует металлическую мембрану, после чего чувствительная система преобразует изменение механического состояния в электрический параметр. Встроенная электроника масштабирует полученный результат в ток 4…20 мА: нижняя граница измерения соответствует области около 4 мА, а верхняя — приблизительно 20 мА. Предусмотрена корректировка начальной и конечной точек характеристики. Такая возможность используется для компенсации особенностей монтажа и небольшого смещения нуля после установки. Электронная часть дополнительно залита защитным компаундом, что повышает устойчивость внутренних компонентов к воздействию влаги. Присоединение E-G34 позволяет использовать датчик совместно со специальными приварными и технологическими адаптерами.
Области применения
Конструкция с открытой мембраной расширяет возможности использования PTE1000M по сравнению с классическими общепромышленными преобразователями давления. Основные направления применения:
- контроль давления вязких жидкостей,
- измерение гидростатического уровня в ёмкостях,
- пищевое технологическое оборудование,
- сахарное производство,
- пивоваренные технологические линии,
- сепараторы и центрифуги,
- очистные сооружения,
- установки переработки отходов,
- целлюлозно-бумажное производство,
- технологические резервуары с загрязнёнными средами,
- системы переработки минерального сырья,
- промышленные процессы с суспензиями и коллоидными растворами.
Компания «Олниса» поставляет измерительное и промышленное оборудование, включая ELHART PTE1000M-0P25-G34-B2. Заказчикам доступны технические консультации по диапазону давления, выходному сигналу, типу присоединения и рабочим характеристикам конкретной модификации. Оперативная доставка оборудования осуществляется по России для промышленных предприятий, производственных площадок, инженерных организаций и других заказчиков.
Преимущества
Практические достоинства выбранного исполнения связаны прежде всего с конструкцией чувствительной части и возможностью точного контроля малых давлений. Ключевыми преимуществами являются:
- открытая мембрана без глубоких измерительных каналов,
- пригодность для вязких и загрязнённых сред,
- точное измерение небольшого избыточного давления,
- стандартный промышленный выход 4…20 мА,
- совместимость с распространёнными аналоговыми входами автоматики,
- устойчивый корпус из нержавеющей стали,
- защищённая от влаги электронная часть,
- возможность корректировки начала и конца шкалы,
- удобство очистки поверхности чувствительной мембраны,
- возможность применения различных технологических адаптеров.
Таким образом, ELHART PTE1000M-0P25-G34-B2 представляет собой специализированный преобразователь для задач, где требуется контролировать давление в диапазоне 0…0,25 бар и одновременно обеспечить непосредственный контакт чувствительного элемента с вязкой или загрязнённой средой. Торцевая мембрана AISI 316L, корпус AISI 304 и отсутствие длинного внутреннего канала упрощают работу с продуктами, способными создавать отложения.
