Gefran 4T96 F030073 — универсальный индикатор технологических параметров

Gefran 4T96 F030073 представляет собой микропроцессорный индикатор, предназначенный для визуального контроля температуры и других технологических величин, преобразованных в стандартные электрические сигналы. Устройство устанавливается на панель шкафа или пульта управления и принимает информацию от термопар, термосопротивлений, термисторов и датчиков с унифицированным токовым либо потенциальным выходом. Для рассматриваемого исполнения используется обозначение 4T-96-4-99-1 и каталожный номер F030073.

Технические характеристики

Gefran 4T96 рассчитан на работу с различными типами первичных преобразователей, поэтому один прибор может использоваться в нескольких вариантах измерительных систем. Основные характеристики исполнения включают:

• производитель — Gefran,
• серия — 4T96,
• модель исполнения — 4T-96-4-99-1,
• каталожный номер — F030073,
• тип оборудования — микропроцессорный цифровой индикатор,
• формат корпуса — 96 × 48 мм,
• монтажный стандарт — 1/8 DIN,
• число отображаемых разрядов — 4,
• питание прибора — 100–240 В AC/DC,
• встроенное питание преобразователя — 24 В DC,
• точность измерительного тракта — около 0,2 % полной шкалы,
• фронтальная степень защиты — IP65,
• рабочая температура — от 0 до +50 °C,
• поддерживаемые термопары — J, K, R, S, T, B, E, N, L GOST, U, G, D и C,
• поддерживаемые термосопротивления — Pt100 и JPt100,
• подключение RTD — двухпроводное или трехпроводное,
• поддерживаемые термисторы — PTC и NTC,
• линейные токовые входы — 0–20 и 4–20 мА,
• линейные входы по напряжению — 0–10, 2–10, 0–5, 1–5, 0–1 и другие предусмотренные диапазоны,
• милливольтовые входы — 0–60 и 12–60 мВ,
• управление настройками — клавишами на передней панели,
• защита параметров — программируемым кодом доступа.

Особенности конструкции

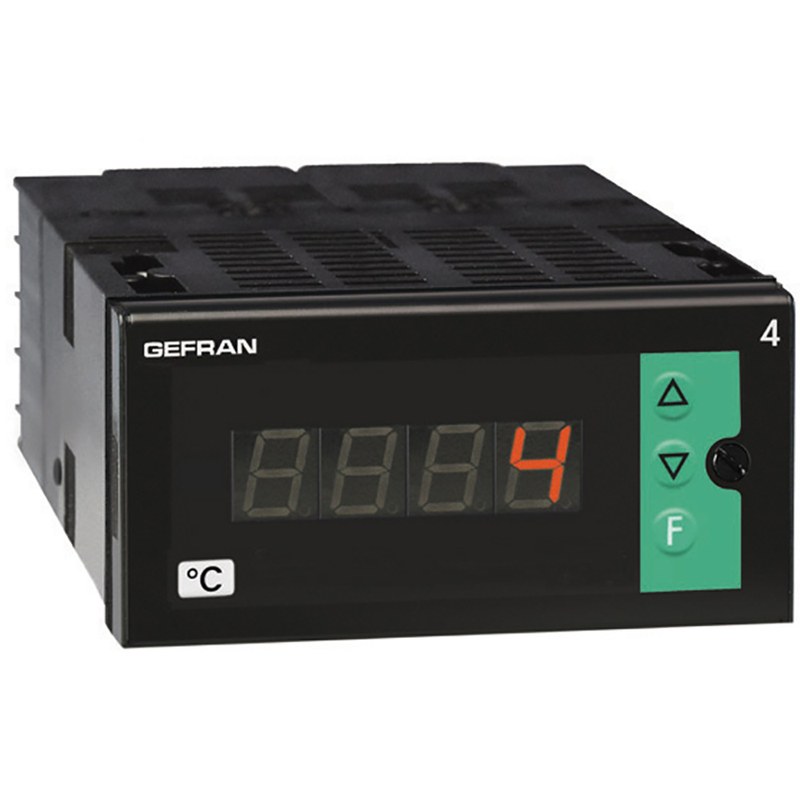

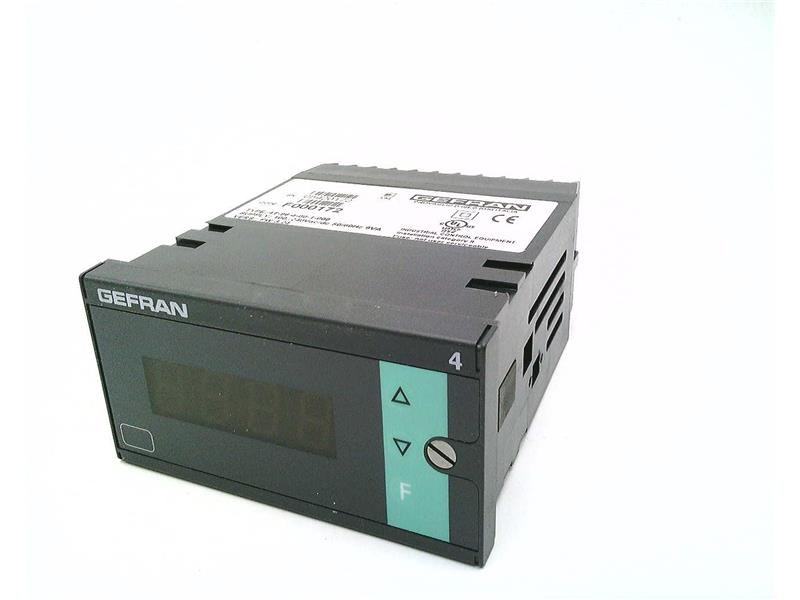

Gefran 4T96 выполнен в прямоугольном щитовом корпусе с фронтальной панелью 96 × 48 мм. На лицевой стороне находятся цифровой дисплей и три клавиши управления. Мембранная поверхность из Lexan закрывает органы ввода и формирует фронтальную защиту IP65, что позволяет устанавливать прибор на панели промышленного оборудования, где возможны пыль и периодическое воздействие влаги на наружную часть корпуса. Внутри размещены входной измерительный тракт, аналого-цифровая часть, микропроцессор и цепи питания. После поступления сигнала от датчика электроника преобразует его в цифровую форму, выполняет предусмотренную характеристикой линеаризацию и выводит вычисленное значение на экран. Пользователь работает уже не с напряжением или током датчика, а с технологической величиной в заданной шкале. Одной из важных особенностей F030073 является наличие питания 24 В DC для внешнего преобразователя. Такая схема применяется, например, когда к индикатору подключается двухпроводный датчик с токовым выходом 4–20 мА.

Области применения

Функциональность Gefran 4T96 F030073 позволяет использовать устройство в измерительных и автоматизированных системах различного назначения. Основными областями применения являются:

• индикация температуры технологических установок,
• контроль показаний термопар в нагревательном оборудовании,
• отображение данных датчиков Pt100,
• работа с преобразователями сигнала 4–20 мА,
• визуализация давления при подключении соответствующего преобразователя,
• отображение уровня жидкости в резервуарах,
• контроль линейных аналоговых сигналов автоматики,
• измерительные панели экструзионных линий,
• термические машины и нагревательные установки,
• лабораторные и стендовые системы,
• шкафы контроля технологических процессов,
• локальные посты операторской индикации,
• оборудование химических и перерабатывающих производств,
• машины для обработки полимерных материалов,
• вспомогательные измерительные каналы промышленной автоматики.

Компания «Олниса» осуществляет поставку промышленной автоматики, контрольно-измерительных устройств и компонентов Gefran. В поставки могут входить цифровые индикаторы, регуляторы, датчики и другие элементы, применяемые в производственных системах. При заказе исполнения Gefran 4T96 важно использовать полное обозначение 4T-96-4-99-1 и артикул F030073. Такое указание позволяет отделить рассматриваемую конфигурацию от вариантов серии с другим напряжением питания или иной схемой питания внешнего преобразователя. Для заказчиков компании «Олниса» доступны технические консультации по представленному оборудованию и оперативная доставка по территории страны.

Преимущества

Практические свойства Gefran 4T96 F030073 определяются универсальностью входного тракта и возможностью адаптации прибора под разные измерительные задачи. Основные преимущества устройства включают:

• подключение большого числа типов температурных датчиков,
• работу со стандартным токовым сигналом 4–20 мА,
• поддержку нескольких диапазонов напряжения,
• встроенную обработку и масштабирование линейного сигнала,
• четырехразрядное отображение результата,
• возможность питания внешнего преобразователя напряжением 24 В DC,
• настройку без разборки корпуса,
• защиту параметров программным кодом,
• пригодность для установки непосредственно на операторскую панель,
• фронтальную защиту IP65,
• совместимость с распространенными промышленными первичными преобразователями,
• возможность унифицировать несколько измерительных точек на базе приборов одной серии,
• компактное размещение внутри шкафа управления.

Таким образом, Gefran 4T96 F030073 — панельный индикатор, рассчитанный на прием сигналов от различных температурных и аналоговых датчиков. Исполнение 4T-96-4-99-1 сочетает четырехразрядный дисплей, универсальный измерительный вход, питание 100–240 В AC/DC и встроенный источник 24 В DC для внешнего преобразователя.
