Быстрое объединение старых устройств в IP-сеть с NPort 5230

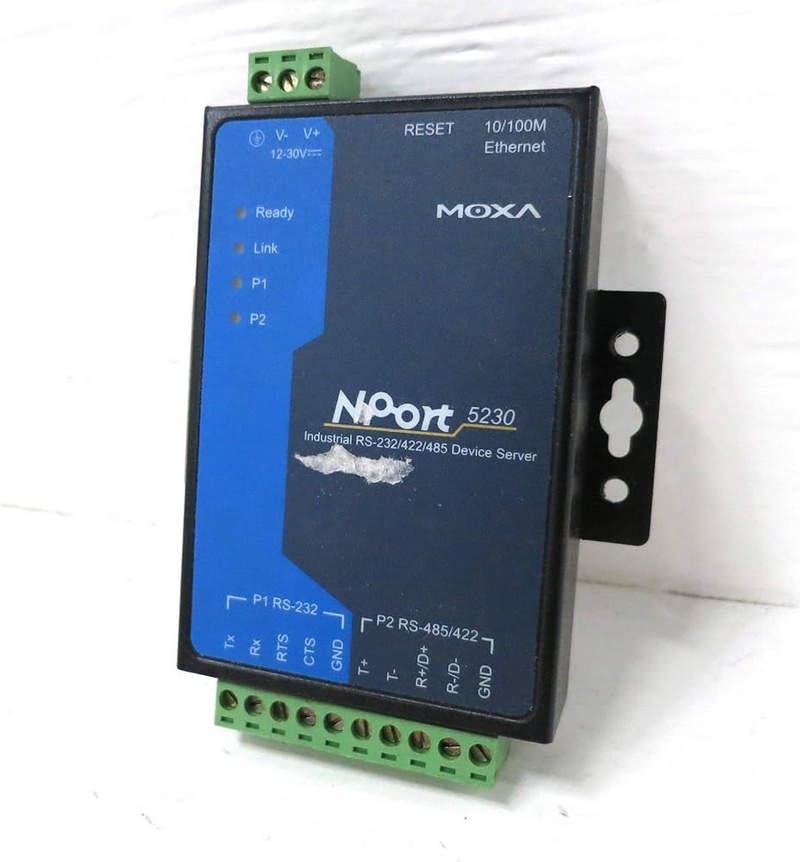

Современные промышленные и инфраструктурные объекты всё чаще нуждаются в интеграции оборудования с последовательным интерфейсом (RS-232/422/485) в существующие или новые Ethernet-сети. Серверы последовательных портов MOXA серии NPort являются одним из наиболее надёжных решений в этой области. Устройство MOXA NPort 5230 представляет собой двухпортовый сервер, обеспечивающий передачу данных между последовательными интерфейсами и Ethernet, с акцентом на стабильность, гибкость конфигурации и промышленную надёжность.

Технические характеристики

MOXA NPort 5230 обладает двумя независимыми портами RS-232/422/485 с возможностью индивидуальной настройки каждого из них. Каждый порт может быть сконфигурирован как RS-232, RS-422 или RS-485 в зависимости от потребностей пользователя. Скорость передачи данных поддерживается в широком диапазоне от 50 до 921,6 кбит/с, что позволяет использовать его как для медленных устройств (датчиков, считывателей), так и для более скоростных контроллеров. Напряжение питания составляет 12–48 В DC, с возможностью подключения через клеммную колодку. Устройство может работать при температуре от -10 до +60C в стандартной версии, с возможностью расширения до -40...+75C в модели с расширенным температурным диапазоном. Интерфейс Ethernet – 10/100BaseTX (RJ45), с автоматическим определением скорости. Также присутствует поддержка Auto MDI/MDI-X. Корпус устройства выполнен из металлического сплава, степень защиты IP30, предусмотрен DIN-рейчный монтаж. Устройство имеет энергонезависимую память для хранения конфигурации и логов.

Особенности конструкции

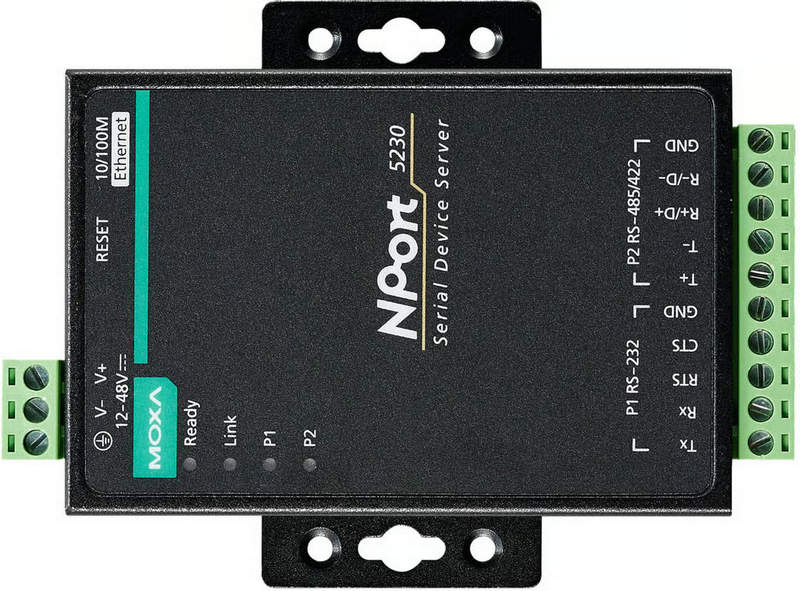

Аппаратная часть MOXA NPort 5230 спроектирована таким образом, чтобы обеспечивать максимально устойчивую работу в промышленных условиях: предусмотрена защита от перенапряжения и электростатических разрядов на линиях питания и портов. Все разъёмы закреплены на корпусе винтами, предотвращающими их случайное отключение при вибрации. Каждый последовательный порт может независимо работать в режиме RS-232, RS-422 или RS-485. Для этого на плате предусмотрена переключаемая конфигурация линий передачи: RX/TX для RS-232, пара дифференциальных пар для RS-422/485, включая поддержку режима полудуплекса. Программно реализована возможность включения терминаторов и pull-up/down сопротивлений для работы с RS-485 линией. Ethernet-порт устройства обладает встроенными LED-индикаторами активности и скорости связи, а также функцией автоматического восстановления линка при пропадании сигнала. Устройство поддерживает как статическую IP-настройку, так и работу через DHCP-сервер.

Принцип работы и поддерживаемые режимы

Основной задачей MOXA NPort 5230 является преобразование протоколов: устройство принимает данные по одному из последовательных портов, оборачивает их в TCP/IP или UDP/IP пакеты и передаёт по Ethernet, а в обратную сторону — расшифровывает сетевые пакеты и выдаёт содержимое в COM-порт. Поддерживается несколько режимов работы:

• Raw TCP Server — устройство открывает порт и ожидает подключения от клиента. Как только клиент подключается, все данные, поступающие по последовательному интерфейсу, отправляются клиенту в реальном времени.
• Raw TCP Client — устройство само инициирует подключение к удалённому серверу и передаёт туда данные. Подходит для взаимодействия с хостами, ожидающими подключения с определённого IP-адреса.
• UDP Mode — передача данных осуществляется через UDP-пакеты, что актуально для приложений, где допускается потеря пакетов, но требуется минимальная задержка.
• Real COM Mode — наиболее популярный режим для ПК: устройство через специальный драйвер отображается как обычный COM-порт в системе Windows или Linux, и взаимодействует с любыми приложениями, работающими с COM-портами (SCADA, Modbus-пакеты и т.д.).
• Paired Connection Mode — один NPort связывается с другим напрямую, обеспечивая туннель между двумя COM-устройствами без участия ПК. Это удобно, например, для удлинения интерфейсов RS-232 по Ethernet.
• Reverse Telnet — позволяет получить удалённый доступ к COM-порту через Telnet-сессию.

Конфигурация устройства осуществляется через встроенный веб-интерфейс, Telnet, SNMP или специальную утилиту MOXA NPort Administrator. Поддерживается установка паролей, обновление прошивки, экспорт/импорт настроек, а также мониторинг статуса портов и сетевой активности.

Области применения

MOXA NPort 5230 активно используется в следующих задачах:

• подключение промышленной автоматики (PLC, ЧПУ, ПЧ) с интерфейсом RS-232 или RS-485 к SCADA-системам;
• интеграция кассовых аппаратов, весов, считывателей штрихкодов и терминалов в локальную сеть торгового предприятия;
• удалённый контроль и мониторинг измерительного оборудования;
• модернизация существующих систем с последовательной связью без замены устройств;
• удлинение интерфейса RS-232/422/485 через Ethernet в распределённых системах.

Преимущества использования

Вот основные преимущества этой модели:

• высокая надёжность при круглосуточной эксплуатации;
• поддержка всех распространённых режимов преобразования последовательного интерфейса в Ethernet;
• гибкость конфигурации через множество протоколов и интерфейсов;
• широкий температурный диапазон и защита от помех;
• компактный металлический корпус, удобный для монтажа в шкафу;
• совместимость с большинством SCADA- и MES-систем;
• возможность централизованного мониторинга и обновления.

В целом, MOXA NPort 5230 — это универсальный и надёжный сервер последовательных портов, призванный решить ключевую задачу — соединить «старые» последовательные устройства с современными сетями Ethernet. Благодаря множеству режимов работы, гибкой настройке и промышленному исполнению, это решение идеально подходит для систем автоматизации, логистики, учёта, мониторинга и диспетчеризации. При поддержке компании «Олниса» возможно оперативное получение оборудования с поставкой в любой регион.
