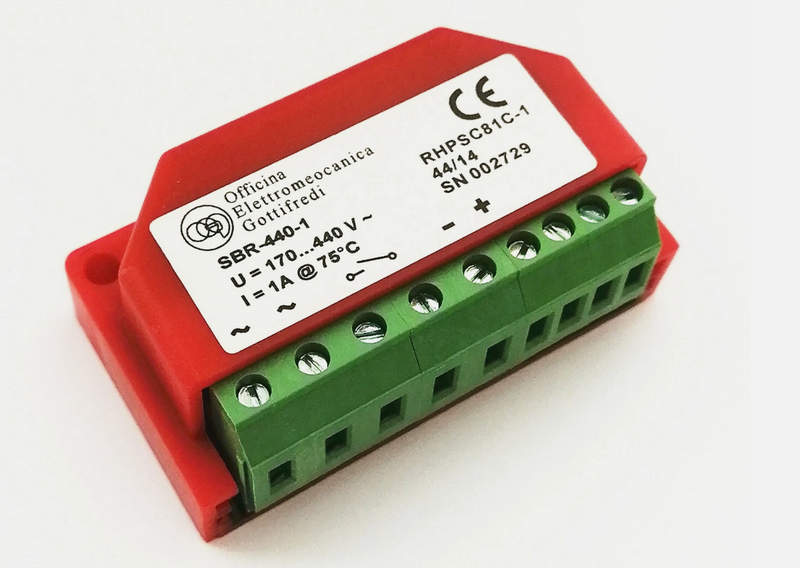

Выпрямитель SBR-440-1 как элемент современной силовой инфраструктуры

Выпрямители занимают ключевое место в структуре промышленного электроснабжения, обеспечивая преобразование переменного напряжения в постоянное для питания катушек контакторов, тормозных систем, электромагнитных приводов и вспомогательных цепей управления. Модель OEG SBR-440-1 относится к категории специализированных модульных выпрямителей, ориентированных на эксплуатацию в составе промышленного оборудования, где критически важны стабильность выходных параметров, компактность исполнения и устойчивость к эксплуатационным нагрузкам. Устройство применяется в схемах, где требуется надежное выпрямление сетевого напряжения с последующей подачей на индуктивную нагрузку. Конструкция и электрические характеристики SBR-440-1 позволяют использовать его в распределительных шкафах, в составе тормозных модулей электродвигателей, в системах автоматизации и управления, а также в промышленной технике с циклическим режимом работы.

Технические характеристики

Ключевыми параметрами выпрямителя OEG SBR-440-1 являются:

• Тип устройства: мостовой выпрямитель для промышленного применения;
• Номинальное входное напряжение: до 440 В переменного тока;
• Частота входного сигнала: 50/60 Гц;

• Тип выпрямления: однофазное, по мостовой схеме;
• Выходное напряжение: пульсирующее постоянное, пропорциональное входному;
• Номинальный выходной ток: определяется условиями эксплуатации и типом подключаемой нагрузки;
• Конструктивное исполнение: компактный корпус для монтажа в распределительном оборудовании;
• Способ подключения: клеммные выводы для входной и выходной цепи;
• Температурный диапазон эксплуатации: соответствует промышленным стандартам;
• Класс изоляции: промышленный, рассчитанный на работу в сетях среднего напряжения;
• Уровень защиты: предназначен для установки внутри защищенных электротехнических шкафов.

Перечисленные характеристики делают SBR-440-1 универсальным решением для преобразования напряжения в системах управления и силовой автоматики.

Особенности конструкции устройства

Выпрямитель OEG SBR-440-1 выполнен по классической мостовой схеме, основанной на использовании диодного моста, обеспечивающего двухполупериодное выпрямление переменного напряжения. Такое решение позволяет повысить эффективность преобразования по сравнению с однополупериодными схемами и уменьшить амплитуду пульсаций на выходе. Конструкция корпуса ориентирована на монтаж в составе электрических шкафов и панелей управления. Компактные габариты упрощают размещение устройства рядом с исполнительными элементами, сокращая длину соединительных проводников и снижая вероятность помех. Корпус, как правило, выполнен из термостойкого изоляционного материала, устойчивого к нагреву и воздействию вибраций.

Диодные элементы внутри модуля рассчитаны на работу с индуктивной нагрузкой, характерной для катушек тормозов и электромагнитов. При отключении питания в таких цепях возникают перенапряжения, связанные с самоиндукцией. В конструкции предусмотрена электрическая стойкость к подобным импульсам, что повышает срок службы устройства и снижает риск пробоя. Тепловой режим является критическим фактором для выпрямительных модулей. SBR-440-1 рассчитан на работу при естественном охлаждении, при этом допустимая мощность рассеяния зависит от условий установки. В шкафах с ограниченной вентиляцией требуется учитывать дополнительный нагрев, создаваемый соседними компонентами. Клеммные выводы обеспечивают надежное электрическое соединение с проводниками. Контактные площадки рассчитаны на промышленный токовый диапазон и допускают подключение кабелей соответствующего сечения. Это обеспечивает устойчивость соединения при вибрациях и температурных изменениях. Электрическая прочность изоляции позволяет использовать выпрямитель в сетях с повышенным напряжением до 440 В переменного тока. Это расширяет сферу применения по сравнению с модулями, рассчитанными на 230 В.

Принцип работы

Работа OEG SBR-440-1 основана на двухполупериодном выпрямлении переменного напряжения. В каждом полупериоде сети ток проходит через соответствующую пару диодов, формируя на выходе пульсирующее постоянное напряжение одной полярности. В результате:

• Отрицательная полуволна инвертируется в положительную;
• Частота пульсаций удваивается относительно частоты сети;
• Среднее значение выходного напряжения стабильно зависит от входного;
• Потери мощности определяются падением напряжения на диодах.

При подключении индуктивной нагрузки ток через катушку сохраняется даже в моменты снижения входного напряжения, что частично сглаживает пульсации. В ряде случаев дополнительно применяются фильтрующие элементы, однако в системах питания тормозов это не всегда требуется.

Области применения

Ниже перечислены основные направления использования OEG SBR-440-1:

• Системы электромагнитных тормозов асинхронных двигателей;
• Цепи питания катушек контакторов и реле;
• Промышленные шкафы управления;
• Автоматизированные производственные линии;
• Подъемно-транспортное оборудование;
• Станочное оборудование;
• Конвейерные системы;
• Механизмы с циклическим режимом работы.

В системах электромагнитных тормозов выпрямитель обеспечивает подачу постоянного напряжения на катушку, что гарантирует стабильное притяжение якоря и корректную работу механизма. При отключении питания тормоз срабатывает за счет пружинного усилия, обеспечивая безопасность оборудования.

Эксплуатационные преимущества

Ключевыми преимуществами выпрямителя являются:

• Работа с сетями до 440 В переменного тока;
• Простота электрической схемы;
• Высокая надежность за счет отсутствия активных электронных компонентов;
• Компактное исполнение;
• Совместимость с индуктивными нагрузками;
• Устойчивость к промышленным условиям эксплуатации;
• Минимальные требования к обслуживанию;
• Продолжительный срок службы при корректной установке.

Таким образом, выпрямитель OEG SBR-440-1 представляет собой специализированное решение для преобразования переменного напряжения до 440 В в пульсирующее постоянное, необходимое для питания электромагнитных и индуктивных нагрузок. Простая мостовая схема, промышленное исполнение и устойчивость к эксплуатационным нагрузкам обеспечивают надежность в составе систем управления и силовой автоматики.
