Надёжная трехосевая система измерения Newall DP700 для расточного TPX6113

Цифровые системы индикации перемещений стали неотъемлемой частью модернизации металлорежущего оборудования. Для расточных станков, где критически важны точность координат, повторяемость и визуальный контроль перемещений, установка современной системы цифровой индикации позволяет вывести процесс обработки на качественно иной уровень. Одним из востребованных решений в данном сегменте является Newall DP700 — цифровая система отображения координат, рассчитанная на работу с несколькими осями и ориентированная на промышленную эксплуатацию.

Общая характеристика системы цифровой индикации

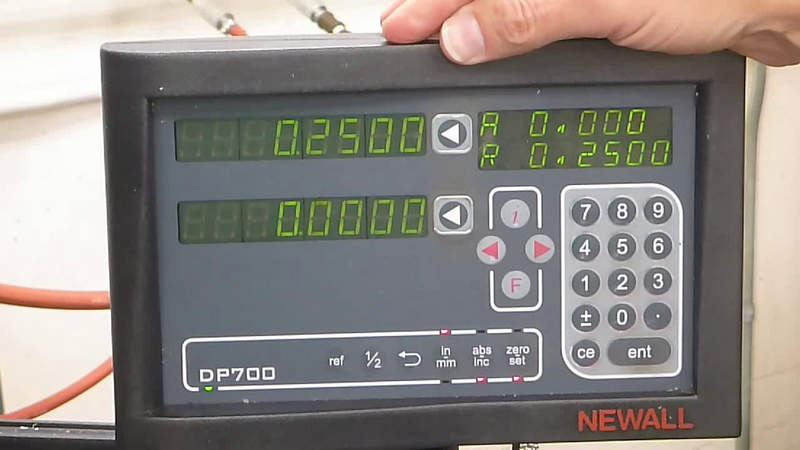

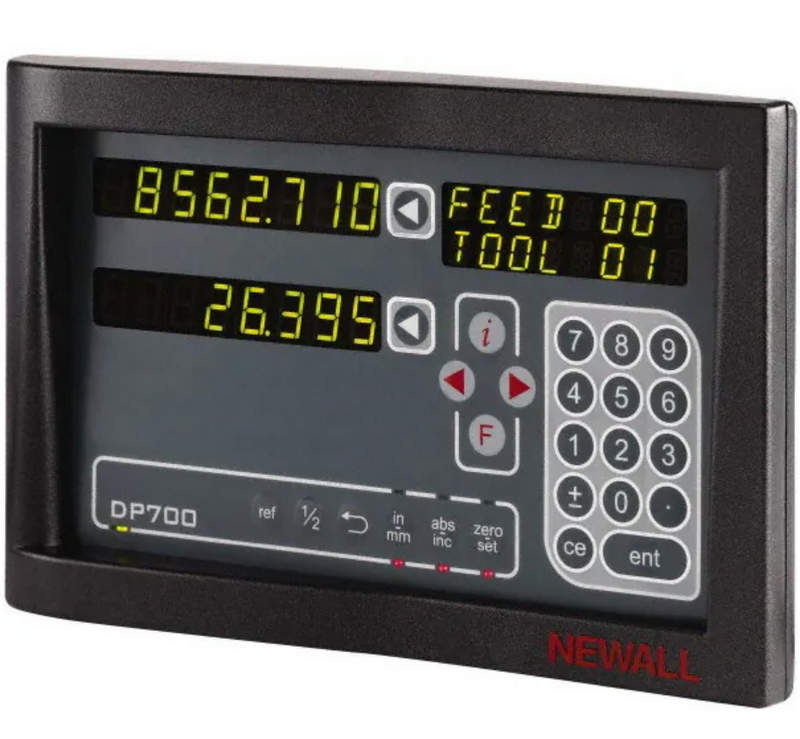

Система Newall DP700 представляет собой электронный блок отображения, предназначенный для работы с линейными датчиками перемещения. Основные технические характеристики:

• рабочая конфигурация на 2 или 3 оси,
• совместимость с индуктивными линейными шкалами Newall,
• высокая устойчивость к промышленным помехам,
• контрастный дисплей с чёткой индикацией координат,
• расширенный функционал расчётных режимов,
• поддержка метрической и дюймовой систем измерения,
• защищённый корпус для эксплуатации в производственной среде.

Система ориентирована на установку в условиях повышенной вибрации, присутствия металлической стружки и охлаждающих жидкостей. Для расточного станка TPX6113, где рабочая зона подвержена интенсивному загрязнению, это критически важный фактор.

Конструктивные особенности и принцип работы

DP700 работает в связке с линейными индуктивными датчиками перемещения, которые устанавливаются по осям X, Y и Z станка. В отличие от оптических систем, индуктивная технология измерения менее чувствительна к загрязнениям и не требует идеальной герметизации. Сигнал с датчиков передаётся в блок индикации, где происходит его обработка, цифровое преобразование и отображение текущего положения каждой оси. Благодаря высокой разрешающей способности шкал достигается точное позиционирование даже при микроперемещениях. Конструктивно система включает:

• центральный электронный блок с панелью управления,
• разъёмы подключения датчиков по трём координатам,
• встроенный блок питания,
• клавиатуру быстрого доступа к функциям,
• программируемые режимы обработки.

Для TPX6113 особенно актуальна возможность работы с длинными ходами по оси X и значительными вертикальными перемещениями. Система поддерживает работу с масштабными линейками, что позволяет адаптировать её к габаритным промышленным станкам.

Функциональные возможности для расточного станка

Применение Newall DP700 на TPX6113 раскрывает ряд технологических преимуществ. Ниже перечислены основные функции, востребованные при расточных операциях:

• обнуление координат по каждой оси,
• установка относительных и абсолютных баз,

• расчёт диаметра при токарных операциях,
• функция деления окружности,
• ввод компенсаций инструмента,
• сохранение промежуточных координат,
• упрощённый режим поиска центра отверстия.

Для расточных станков критически важна возможность точного позиционирования отверстий относительно базовых поверхностей. DP700 позволяет оператору быстро задать нулевую точку, выполнить смещение и контролировать перемещения без использования механических лимбов. Также система минимизирует влияние человеческого фактора. Ошибки при считывании механических шкал полностью исключаются, а цифровая индикация обеспечивает наглядность процесса.

Интеграция на станок TPX6113

Горизонтально-расточной станок TPX6113 применяется для обработки массивных корпусных деталей, плит и заготовок значительных размеров. При работе с крупногабаритными элементами важна высокая точность межосевых расстояний и координатных привязок. Установка трёхкоординатной системы позволяет контролировать:

• продольное перемещение стола,
• поперечное смещение,
• вертикальный ход шпиндельной бабки или колонны.

С учётом специфики TPX6113, система DP700 облегчает выполнение следующих операций:

• координатное растачивание,
• сверление по разметке,
• обработка посадочных мест,
• контроль глубины расточки,
• точная привязка инструмента.

Благодаря цифровой системе оператор получает возможность сократить время наладки и повысить повторяемость деталей в серийном производстве.

Преимущества использования Newall DP700 в промышленной среде

Ключевые преимущества системы при эксплуатации на тяжёлых металлорежущих станках включают:

• устойчивость к вибрациям и ударным нагрузкам,
• работа в условиях повышенной запылённости,
• надёжность индуктивной технологии измерения,
• минимальные требования к техническому обслуживанию,
• простота управления и интуитивный интерфейс,
• снижение брака за счёт точного позиционирования.

Для предприятий, модернизирующих парк оборудования без полной замены станков, установка цифровой индикации является экономически оправданным решением. Это позволяет повысить точность старых машин до современного уровня без капитальных вложений в новые обрабатывающие центры.

Таким образом, Newall DP700 для трёхкоординатной индикации на расточном станке TPX6113 представляет собой эффективное решение для модернизации оборудования и повышения точности обработки. Индуктивная технология измерения, промышленная надёжность и расширенный функционал делают систему востребованной в условиях тяжёлого машиностроения. Поставками промышленного оборудования по всей России и странам СНГ занимается компания «Олниса», осуществляющая логистическое сопровождение без привлечения технических специалистов и без выполнения подбора оборудования.
