NXP KTY81-210 в схемах защиты силовой электроники и электродвигателей

Температурные датчики являются неотъемлемой частью промышленных систем автоматизации, контроля процессов и измерительных комплексов, обеспечивая постоянное измерение температуры сред в широком диапазоне технологических применений. Среди большого класса устройств для измерения температуры, к которым относятся термопары, термисторы, инфракрасные пирометры и полупроводниковые датчики, последние обладают рядом уникальных характеристик: линейностью выходного сигнала, стабильностью параметров, простотой интеграции с микроконтроллерами, широким температурным диапазоном и невысокой стоимостью. Одним из наиболее распространённых и признанных полупроводниковых датчиков температуры, которым пользовались проектировщики и разработчики более двух десятилетий, является температурный сенсор серии KTY81-210 производства компании NXP Semiconductors (ранее часть Philips Semiconductor). Этот тип датчика получил широкое распространение в промышленной автоматике, бытовой технике, системах вентиляции и климат-контроля, а также в измерительной электронике благодаря своей стабильности, линейности и доступности.

Общее описание датчика KTY81-210

KTY81-210 — это температурный сенсор на основе кремния, представляющий собой резистивный элемент с положительным температурным коэффициентом сопротивления (PTC), предназначенный для преобразования температуры в электрическое сопротивление. Сенсор выполнен в металлическом корпусе с выводами, что делает его пригодным для монтажа в печатные платы и съёмных разъёмах. Датчик представляет собой герметичный элемент, изготовленный с использованием полупроводниковой технологии, в котором температурное поведение сопротивления стабильно и предсказуемо на протяжённом диапазоне температур. Встроенный материал чувствительного элемента (легированный кремний) обеспечивает относительно линейную зависимость сопротивления от температуры в широких пределах, что упрощает обработку сигнала. Важные особенности датчика KTY81-210:

• полупроводниковый резистивный элемент с положительным температурным коэффициентом сопротивления;
• металлический корпус, обеспечивающий механическую прочность и стабильность контактных выводов;
• линейная характеристика сопротивления в широком диапазоне температур;
• совместимость с большинством аналоговых измерительных схем;
• возможность использования с простыми схемами компенсации и калибровки;
• относительно невысокая стоимость при высокой надёжности.

Конструкция и материал датчика

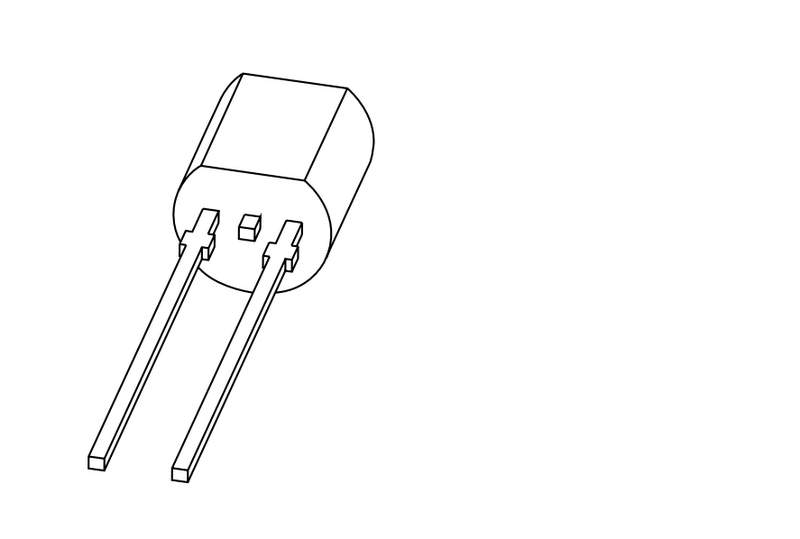

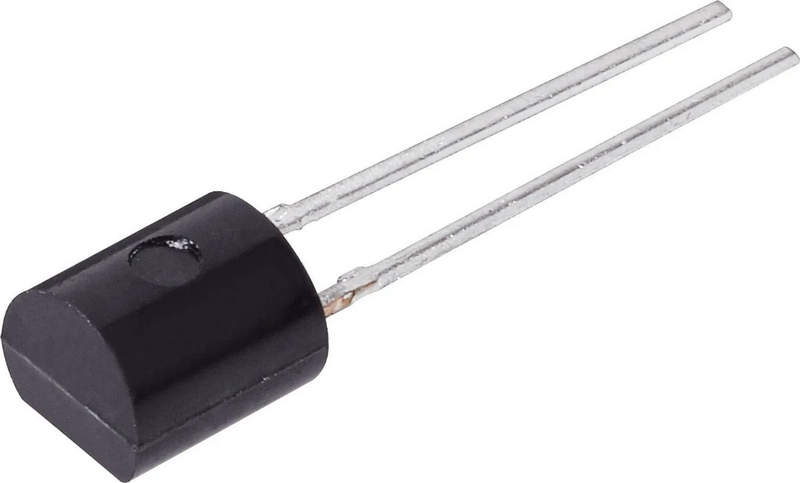

Конструктивное исполнение датчика KTY81-210 предусматривает использование небольшого герметичного корпуса с выводами, обычно в виде двух металлических ножек, предназначенных для пайки или установки в разъёмы. Сама чувствительная часть датчика — легированный кремний — находится внутри корпуса и изолирована от внешних воздействий, что повышает его устойчивость к механическим и химическим воздействиям. Материал чувствительного элемента — кремний — имеет положительный температурный коэффициент сопротивления, что означает рост сопротивления при увеличении температуры. Это качество позволяет использовать устройство для измерения температуры, основанного на измерении сопротивления, который затем может быть преобразован в цифровые данные с помощью схем измерения сопротивления или мостовых схем. Конструкция датчика также учитывает:

• минимизацию влияния паразитных индуктивностей и сопротивлений подключения;
• обеспечение стабильных характеристик при длительной эксплуатации;
• механическую защиту чувствительного элемента от вибрации и ударов;
• унификацию выводов для удобства монтажа в промышленные устройства.

Принцип действия

Работа устройства основывается на зависимости электрического сопротивления от температуры чувствительного полупроводникового элемента. Чем выше температура, тем больше сопротивление кремниевого элемента. Эта зависимость, в отличие от многих металлов, является более линейной в широком диапазоне температур, что упрощает алгоритмы измерения. Принцип измерения:

• при низкой температуре сопротивление чувствительного элемента относительно невысокое;
• при повышении температуры сопротивление увеличивается почти линейно;
• на основе изменения сопротивления строится электрический сигнал, пропорциональный температуре;
• затем этот сигнал может быть преобразован схемой измерения в цифровую величину для обработки микроконтроллером, логическим устройством или индикатором.
• Процесс измерения может быть реализован несколькими способами:
• мостовая схема (например, схема Уитстона) для точного измерения сопротивления;
• включение датчика последовательно с известным резистором для получения измеримого падения напряжения;
• использование специализированных микросхем измерения сопротивления/температуры.

Электрические характеристики

Электрические параметры датчика KTY81-210 являются ключевыми для корректного выбора компонентов схемы измерения, обеспечения требуемой точности и стабильности параметров. Основной электрической величиной является зависимость сопротивления от температуры. Характерные параметры:

• номинальное сопротивление при температуре 25 C;
• температурный коэффициент сопротивления (TCR);
• линейность характеристики в диапазоне температур;
• паразитные параметры, такие как эквивалентная индуктивность и емкость;
• допустимый рабочий диапазон температур.

Значения сопротивления: При комнатной температуре (около +25 C) сопротивление датчика KTY81-210 составляет стандартную величину, определённую заводом-изготовителем, которая является базовой точкой для измерений. В процессе эксплуатации изменение сопротивления происходит в соответствии с характеристикой, которая практически линейна в диапазоне от низких до высоких температур. Температурный коэффициент сопротивления (TCR) отражает относительное изменение сопротивления на каждый градус изменения температуры. Высокий TCR позволяет точнее фиксировать изменения температуры в схемах измерения. Линейность характеристики важна для упрощения алгоритмов преобразования сопротивления в цифровой формат, поскольку линейные зависимости можно обрабатывать алгоритмически проще, чем нелинейные.

Диапазон измеряемых температур

Одно из ключевых преимуществ KTY81-210 — довольно широкий диапазон рабочих температур, в котором датчик сохраняет стабильные электрические параметры и линейную характеристику зависимости сопротивления от температуры. Это делает датчик пригодным для использования в широком спектре технологических сред:

• измерение температуры в условиях умеренного нагрева до высоких значений;
• применение в системах отопления, вентиляции и кондиционирования;
• измерение температуры теплоносителей, воздуха, корпусов оборудования;
• использование в промышленной автоматике при контроле нагрева/охлаждения.

Широкий диапазон температур позволяет применять KTY81-210 как в бытовых приборах, так и в тяжёлых промышленных системах, если это не требует сверхвысокой точности измерений, характерной для специализированных промышленных термометров.

Точность и стабильность

Точность измерения температурного датчика KTY81-210 определяется:

• стабильностью характеристик кремниевого элемента;
• качеством изготовления и допусками производителя;
• условиями эксплуатации (вибрации, влажность, механические воздействия);
• схемой измерения и обеспечением компенсации паразитных эффектов;
• качеством монтажа и пайки выводов.

Датчик обладает умеренной точностью, достаточной для большинства практических применений в автоматике бытового и промышленного уровня, но не всегда для задач, требующих метрологически точных измерений, характерных для лабораторного оборудования или высокоточных научных исследований. Стабильность параметров достигается за счёт использования качественного кремниевого материала и продуманной конструкции корпуса, что позволяет воспроизводить характеристики в различных экземплярах датчиков с невысокими разбросами параметров.

Таким образом, температурный датчик NXP KTY81-210 представляет собой надёжный полупроводниковый резистивный сенсор, предназначенный для измерения температуры в широком диапазоне задач промышленной автоматики и управления процессами. Он сочетает в себе линейную характеристику, стабильность сопротивления, доступность и простоту применения, что делает его востребованным элементом проектирования и эксплуатации автоматизированных систем.
