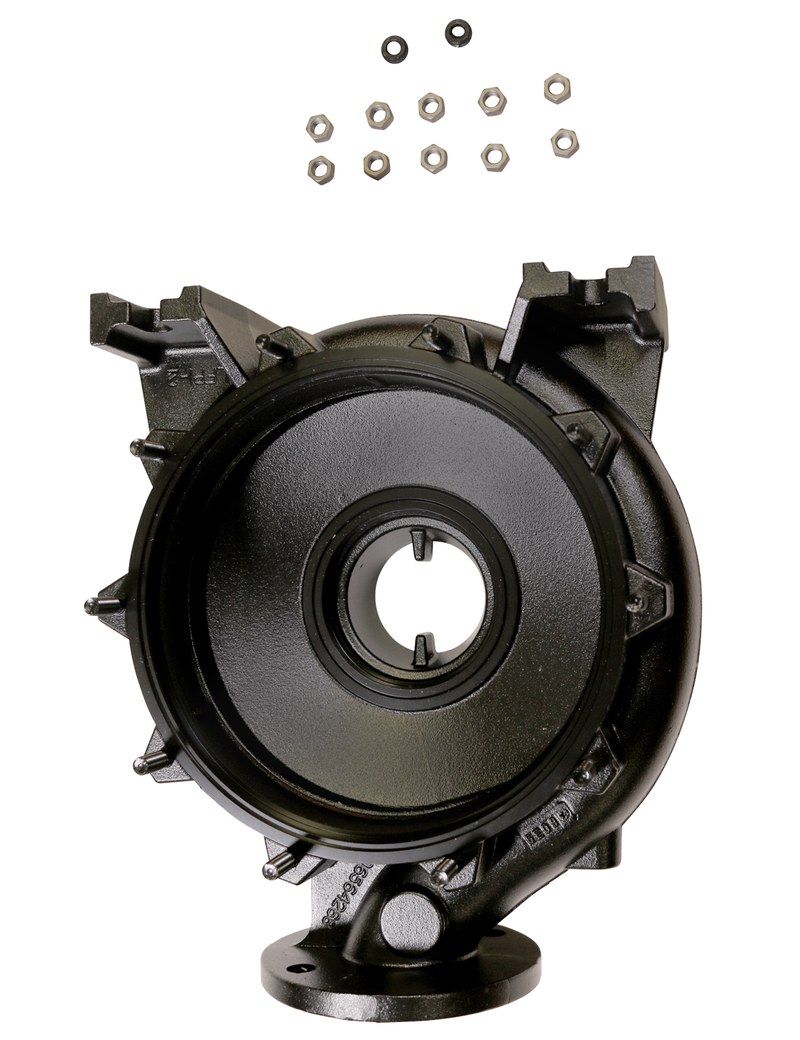

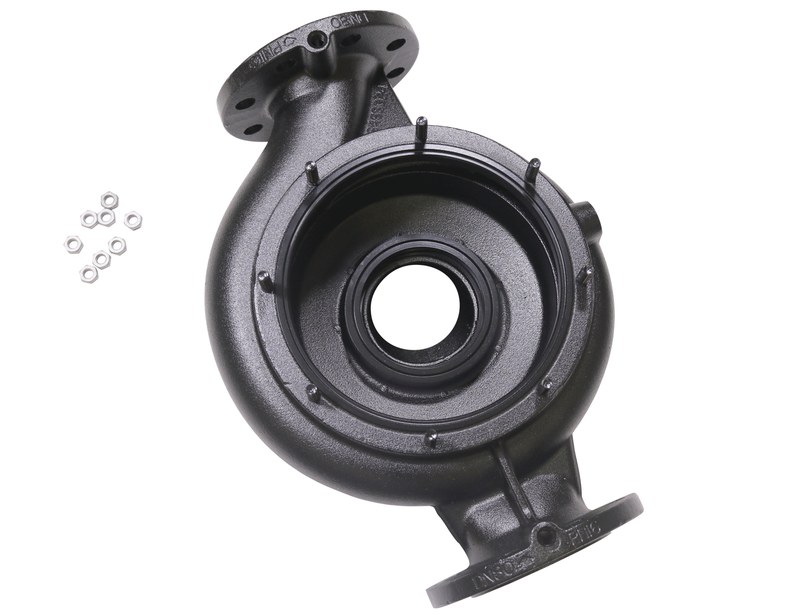

Улитка насоса Grundfos NKS 96494578 — корпус гидравлической части центробежного агрегата
Улиткой насоса в технической практике называют корпус гидравлической части, внутри которого вращается рабочее колесо и формируется направленное движение перекачиваемой среды к напорному патрубку. Для насосного оборудования Grundfos этот элемент является не вспомогательной оболочкой, а непосредственной частью гидравлического тракта. От геометрии внутреннего канала зависят условия прохождения жидкости после выхода из рабочего колеса, распределение давления и характер движения потока.
Технические характеристики
Параметры корпуса определяются конструкцией насосного агрегата, размером гидравлической части и используемым материальным исполнением. Для позиции Grundfos 96494578 ключевыми характеристиками являются:
- производитель — Grundfos,
- артикул — 96494578,
- категория детали — корпус гидравлической части насоса,
- каталожная позиция — 2,
- серия применения — Grundfos NKS,
- размер исполнения по таблице запасных частей — 4,
- группа материального исполнения согласно коду типа — 2, 6, 7,
- назначение — формирование внутреннего проточного канала насосной части,
- рабочая схема — применение в составе центробежного насосного агрегата,
- размещение — вокруг рабочего колеса гидравлической ступени,
- функция выходной зоны — направление жидкости к напорному соединению,
- тип детали — стационарный элемент насосного узла.
Особенности конструкции
Рабочее колесо центробежного насоса сообщает жидкости механическую энергию и направляет ее от центральной зоны к наружному диаметру. После выхода из межлопаточных каналов поток попадает внутрь корпуса. Здесь траектория жидкости уже определяется не геометрией колеса, а формой окружающего его проточного пространства. Корпус улиточного типа имеет канал с изменяющимся сечением. По мере движения среды вокруг рабочего колеса жидкость собирается в общий поток и направляется в сторону напорного выхода. Подобная конструкция относится к основным вариантам устройства корпусов центробежных насосов. Grundfos отдельно выделяет volute casing — спиральный корпус — как один из базовых способов организации гидравлической части. Особенность такого узла состоит в том, что он одновременно выполняет механическую и гидравлическую функции. Его наружная часть воспринимает эксплуатационные нагрузки и образует замкнутую полость насосного агрегата, тогда как внутренняя поверхность непосредственно участвует в формировании потока.
Области применения
Корпус Grundfos 96494578 используется как составная часть насосного оборудования соответствующего исполнения NKS. Основные задачи такого элемента включают:
- формирование проточной полости вокруг рабочего колеса,
- сбор жидкости после ее выхода из каналов крыльчатки,
- направление перекачиваемой среды к напорной стороне,
- образование герметичной части гидравлического узла,
- обеспечение конструктивного положения внутренних элементов,
- восстановление насосного агрегата при замене поврежденного корпуса,
- применение при капитальном ремонте насосной части,
- возвращение гидравлического узла к предусмотренной конструкцией конфигурации.
Компания «Олниса» осуществляет поставку промышленного насосного оборудования, запасных частей и комплектующих Grundfos. В ассортимент поставок могут входить элементы гидравлических узлов, корпуса, уплотнения и другие компоненты, необходимые для эксплуатации насосных систем. При заказе детали с артикулом 96494578 особое значение имеет точная идентификация требуемого исполнения. Для насосов одной серии могут существовать различные корпуса, отличающиеся размером или материальным кодом, поэтому каталожный номер позволяет однозначнее определить необходимую позицию. «Олниса» организует поставку промышленного оборудования и комплектующих по территории страны. Для заказчиков также доступны технические консультации по представленным позициям.
Преимущества
Практическое значение оригинального корпуса определяется его точным соответствием гидравлической конструкции насосного агрегата. Основными преимуществами позиции являются:
- соответствие конструкции оборудования Grundfos NKS,
- точная идентификация детали по каталожному номеру,
- сохранение предусмотренной геометрии гидравлического тракта,
- правильное расположение рабочего колеса относительно корпуса,
- возможность восстановления поврежденной насосной части,
- совместимость с предусмотренными конструкцией уплотнительными элементами,
- сохранение штатного направления движения жидкости,
- пригодность для ремонта без замены всего насосного агрегата,
- удобство идентификации при заказе запасной части.
Таким образом, улитка Grundfos 96494578 представляет собой корпус гидравлической части определенного исполнения насосов NKS. Ее задача заключается не только в физическом размещении рабочего колеса. Внутренний канал принимает выходящий из крыльчатки поток, организует его дальнейшее движение и направляет жидкость к напорной зоне насоса. При ремонте насосного оборудования корпус необходимо рассматривать как геометрически согласованный компонент гидравлической системы. Поэтому совпадение только общего внешнего вида детали недостаточно: значение имеет конкретный каталожный номер и исполнение насосного агрегата.
