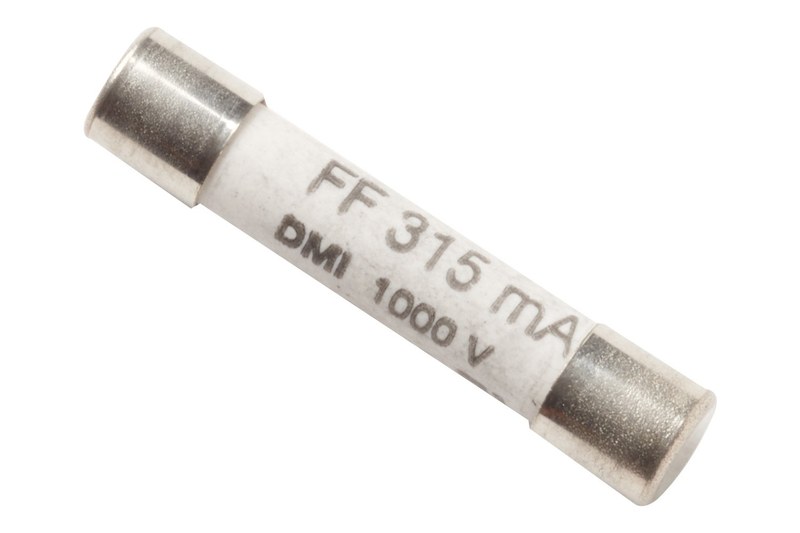

Предохранитель Fluke 2279339 — высоковольтная защита измерителей изоляции на 1000 В
Защитный предохранитель внутри профессионального измерительного прибора выполняет значительно более ответственную функцию, чем обычная плавкая вставка в низковольтной аппаратуре. При ошибочном подключении или возникновении чрезмерного тока он должен быстро разорвать электрическую цепь и локализовать энергию аварийного процесса внутри собственного корпуса. Fluke 2279339 рассчитан именно на такую работу и применяется в высоковольтных измерителях сопротивления изоляции.
Технические характеристики
Основные рабочие параметры Fluke 2279339 представлены ниже:
- производитель — Fluke,
- тип изделия — сменный приборный предохранитель,
- артикул — 2279339,
- модель — 315 mA 1000 V,
- номинальный ток — 315 мА,
- номинальное напряжение — 1000 В,
- характеристика срабатывания — быстродействующая,
- тип исполнения — высокоэнергетический предохранитель,
- внутреннее заполнение — кварцевый песок,
- назначение — защита измерительной цепи,
- применение — измерители сопротивления изоляции,
- совместимость — Fluke 1503,
- совместимость — Fluke 1507,
- UPC — 0 95969 34811 9,
- форма изделия — цилиндрическая плавкая вставка,
- принцип отключения — расплавление токопроводящего элемента при превышении допустимой нагрузки,
- способ восстановления прибора после срабатывания — замена предохранителя,
- повторное использование после срабатывания — не предусмотрено.
Особенности конструкции устройств
В нормальном режиме через внутренний плавкий элемент проходит рабочий ток измерительной цепи. Его геометрия и материал подобраны таким образом, чтобы номинальная нагрузка не приводила к разрушению вставки, но чрезмерный ток быстро повышал температуру проводящего участка до точки плавления. После разрыва токопроводящей перемычки между контактами возникает электрическая дуга. Для высоковольтной измерительной аппаратуры недостаточно просто расплавить проводник: необходимо как можно быстрее погасить дуговой канал и ограничить энергию, выделяющуюся внутри корпуса предохранителя. Именно поэтому Fluke использует песочное заполнение. Сыпучий материал окружает плавкий элемент, поглощает часть тепловой энергии и уменьшает количество свободного кислорода внутри зоны аварийного процесса. При сильном перегреве песок способен частично оплавляться, формируя изолирующую среду вокруг разрушенного элемента. Производитель указывает такую конструкцию как средство снижения последствий высокоэнергетического короткого замыкания.
Области применения
Fluke 2279339 применяется прежде всего как сервисный защитный компонент измерительного оборудования. Основными направлениями использования являются:
- измерители сопротивления изоляции Fluke 1503,
- измерители сопротивления изоляции Fluke 1507,
- восстановление измерительной цепи после срабатывания защиты,
- плановое техническое обслуживание тестеров,
- ремонт контрольно-измерительного оборудования,
- замена повреждённой плавкой вставки,
- обслуживание приборов для проверки электроизоляции,
- электротехнические лаборатории,
- сервисные подразделения промышленных предприятий,
- комплекты запасных частей для измерительной аппаратуры.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая предохранитель Fluke 2279339 на 315 мА и 1000 В. Доступны технические консультации по совместимости, назначению и характеристикам конкретного исполнения. Оперативная доставка оборудования и комплектующих осуществляется по всей России для предприятий, лабораторий, сервисных организаций и других заказчиков.
Преимущества
Практические достоинства выбранного исполнения заключаются в следующем:
- соответствие штатным требованиям оборудования Fluke,
- номинальное напряжение до 1000 В,
- быстродействующее отключение аварийного тока,
- высокоэнергетическая конструкция,
- песочное внутреннее заполнение,
- локализация процессов внутри корпуса предохранителя,
- защита измерительной цепи от чрезмерного тока,
- совместимость с Fluke 1503,
- совместимость с Fluke 1507,
- простая замена при техническом обслуживании,
- отсутствие необходимости изменять конструкцию прибора,
- применение как оригинальной сменной защитной детали.
Таким образом, Fluke 2279339 представляет собой специализированный предохранитель на 315 мА и 1000 В, рассчитанный на высокоэнергетические аварийные режимы в измерительной аппаратуре. Быстродействующая плавкая вставка разрывает цепь при превышении допустимого тока, а песочное заполнение помогает ограничивать последствия возникновения электрической дуги. Исполнение особенно важно рассматривать не как универсальный расходный элемент, а как компонент системы электрической защиты прибора.
